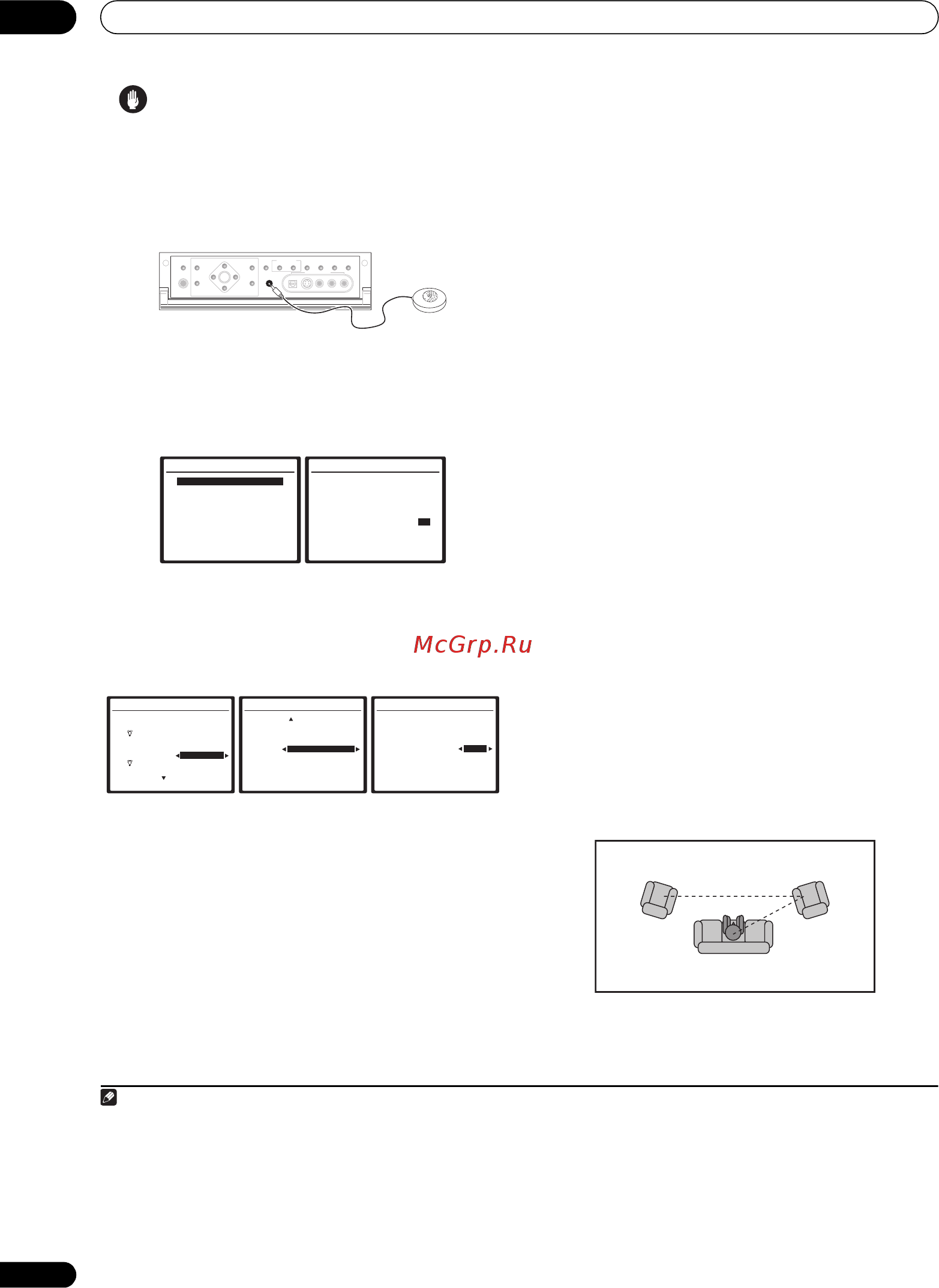

Меню System Setup (Настройка системы)
07
36
Ru
Предупреждение
• Тестовые сигналы, издаваемые системой
автоматической настройки MCACC, имеют высокую
громкость.
1 Подключите микрофон к гнезду MCACC SETUP MIC
(МИКРОФОН НАСТРОЙКИ MCACC) на передней панели.
Проверьте, нет ли препятствий между громкоговорителями и
микрофоном.
Если у вас есть штатив, используйте его для установки
микрофона приблизительно на уровне уха в обычной точке
прослушивания. Иначе установите микрофон на уровне уха,
используя стол или стул.
2 Выберите пункт «Auto MCACC» в меню настройки
системы, затем нажмите кнопку ENTER.
3 Убедитесь, что выбран пункт «Normal (SB)» (Обычный
ОЗ)
1
, выберите предварительно заданную настройку
MCACC
2
, затем – пункт OK.
Для полной индивидуальной настройки автоматической
настройки MCACC выберите пункт
Option (Параметр)
и
установите следующие параметры:
•
Auto Mode (Автоматический режим)
– настройка по
умолчанию -
ALL (ВСЕ)
(рекомендуемая), но при
желании можно ограничить калибровку системы до
одной настройки (для экономии времени).
3
Доступны
параметры
ALL
,
ALL (Keep SPsetting) (ВСЕ (С
сохранением настройки громкоговорителей))
,
4
Speaker Setting (Настройка громкоговорителей)
,
Channel Level (Уровень канала)
,
Speaker Distance
(Расстояние до громкоговорителей)
,
Acoustic Cal EQ
(Эквалайзер акустической калибровки)
и
Aco Cal EQ
Pro (Профессиональный эквалайзер акустической
калибровки)
.
•
THX Speaker (Громкоговоритель THX)
(доступен
только если для автоматического режима (Auto Mode),
описанного выше, выбран параметр
ALL
или
Speaker
Setting (Настройка громкоговорителей)
) – выберите
YES (ДА)
если используются громкоговорители THX
(выберите для всех громкоговорителей параметр
SMALL
(МАЛЫЙ)
), если нет оставьте выбранным параметр
NO
(НЕТ)
.
•
EQ Type (Тип эквалайзера)
(доступен только, если для
Автоматического режима (выше) выбран параметр
Acoustic Cal EQ (Эквалайзер акустической
калибровки)
или
Aco Cal EQ Pro (Профессиональный
эквалайзер акустической калибровки)
) – этот параметр
определяет регулировку частотного баланса.
ALL CH
ADJUST
(по умолчанию) – «ровная» настройка, когда все
громкоговорители в отдельности настроены таким
образом, что ни для одного из каналов не используются
весовые коэффициенты. По желанию
5
параметр
FRONT
ALIGN (ВЫРАВНИЕВАНИЕ ПО ПЕРЕДНИМ)
устанавливает все громкоговорители в соответствии с
настройками передних громкоговорителей (коррекция
сигнала не применяется к передним левому и правому
каналам), а параметр
OFF (ВЫКЛ.)
(доступен только при
выбранной настройке
ALL
) позволяет сохранение
настроек калибровки (например, расстояния до
громкоговорителей и уровня канала) без коррекции
сигнала или с постоянной регулировкой стоячих волн в
соответствии с выбранной предварительной настройкой.
•
Multi-Point (Несколько точек)
(доступен только, если
для Автоматического режима (выше) выбран параметр
Acoustic Cal EQ (Эквалайзер акустической
калибровки)
или
Aco Cal EQ Pro. (Профессиональный
эквалайзер акустической калибровки)
) – в дополнение
к измерениям в точке прослушивания можно
использовать две дополнительные контрольные точки,
для которых тестовые сигналы анализируются на
стоячие волны. Это удобно, если требуется получить
сбалансированную «ровную» калибровку для
нескольких мест посадки в зоне прослушивания.
6
Установите микрофон в указанной контрольной точке,
указанной на экране и учтите, что последнее
размещение микрофона будет в вашей основной позиции
прослушивания:
После завершения настройки параметров нажмите кнопку
RETURN (ВОЗВРАТ)
для возврата к основной настройке
автоматического режима MCACC.
Примечание
1 Если вы планируете подключить передние громкоговорители к двум усилителям или установить отдельную систему громкоговорителей в другой комнате,
прочтите раздел Настройка задних громкоговорителей объемного звучания на стр.38 и, прежде, чем перейти к пункту 4, убедитесь в том, что
громкоговорители подключены соответствующим образом.
2 Шесть заданных настроек MCACC используются для хранения настроек объемного звучания для
различных позиций прослушивания. Теперь просто
выберите не использующуюся заданную настройку (затем ее можно переименовать, как описано в разделе Data Management (Управление данными) на
стр. 43).
3 Измерение
Aco Cal EQ Pro.
(Профессиональный эквалайзер акустической калибровки) также применяется, если выбрана настройка
ALL
. Подробнее см.
раздел Профессиональный эквалайзер акустической калибровки на стр. 40.
4 Параметр
ALL (Keep SPsetting)
позволяет калибровку без изменений текущих настроек громкоговорителей (стр.45).
SPEAKERS
(TUNE +)
ENTER
(TUNE –)
PHONES
AV
PARAMETER
SETUP
(ST –) (ST +)
TUNER
EDIT
BAND
CONTROL ON/OFF
VIDEO
SELECT
SIGNAL
SELECT
SBch
PROCESSING
STEREO
VIDEO/GAME 2 INPUT
DIGITAL IN S-VIDEO VIDEO L RAUDIO
MULTI – ROOM &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
System Setup
1.Auto MCACC
2.Surr Back System
3.Manual MCACC
4.Data Management
5.Manual SP Setup
6.Input Setup
7.Other Setup
: Exit
1.Auto MCACC
Surr Back System
[ Normal (SB) ]
Data Save to
[M1. MEMORY 1 ]
Setting Start? [OK]
[Option]
ENTER:Next :Cancel
1.Auto MCACC Option
Auto Mode
[ ALL ]
Speaker settings
will be updated.
THX Speaker NO
If you are using THX
speakers, select YES.
( Next )
: Return to Auto MCACC
1. Auto MCACC Option
( Back )
EQ Type : FRONT ALIGN
Data Save to
M2. MEMORY 2
EQ Type : OFF
Data Save to
[ – – . – – – ]
: Return to Auto MCACC
1.Auto MCACC Option
Auto Mode
[ Aco Cal EQ Pro. ]
EQ Type
[ALL CH ADJUST]
Multi-Point NO
: Return to Auto MCACC
5 Если в качестве настройки
Auto Mode (Автоматический режим)
выбрать пункт
ALL
, можно указать предварительно заданную настройку MCACC, в
которой будут сохранены параметры
FRONT ALIGN (ВЫРАВНИЕВАНИЕ ПО ПЕРЕДНИМ)
и/или
OFF (ВЫКЛ.)
.
6 Установите настройку
Multi-Point (Несколько точек)
в положение
OFF (ВЫКЛ.)
, если используется только одна позиция прослушивания.
Основная позиция
прослушивания
2-я
контрольная точка
3-я
контрольная точка
12
3
