Другие подключения
08
59
Ru
4 При помощи регулятора MASTER VOLUME
(РЕГУЛЯТОР ГРОМКОСТИ) отрегулируйте громкость.
Для этого необходимо предварительно выбрать настройку
громкости
VARIABLE (ИЗМЕНЯЕМАЯ)
, как описано в
разделе Настройка функции Multi-Room (Прослушивание в
режиме Multi-Room) на стр. 64.
1
5 По окончании снова нажмите кнопку CONTROL
(УПРАВЛЕНИЕ) для возврата к органам управления
основного помещения.
Также можно нажать на передней панели кнопку
MULTI
ROOM & SOURCE ON/OFF
и отключить вывод звука в
смежном(ых) помещении(ях).
2
Дистанционное управление в режиме Multi-room
В следующей таблице указаны возможные элементы
управления в режиме Multi-room:

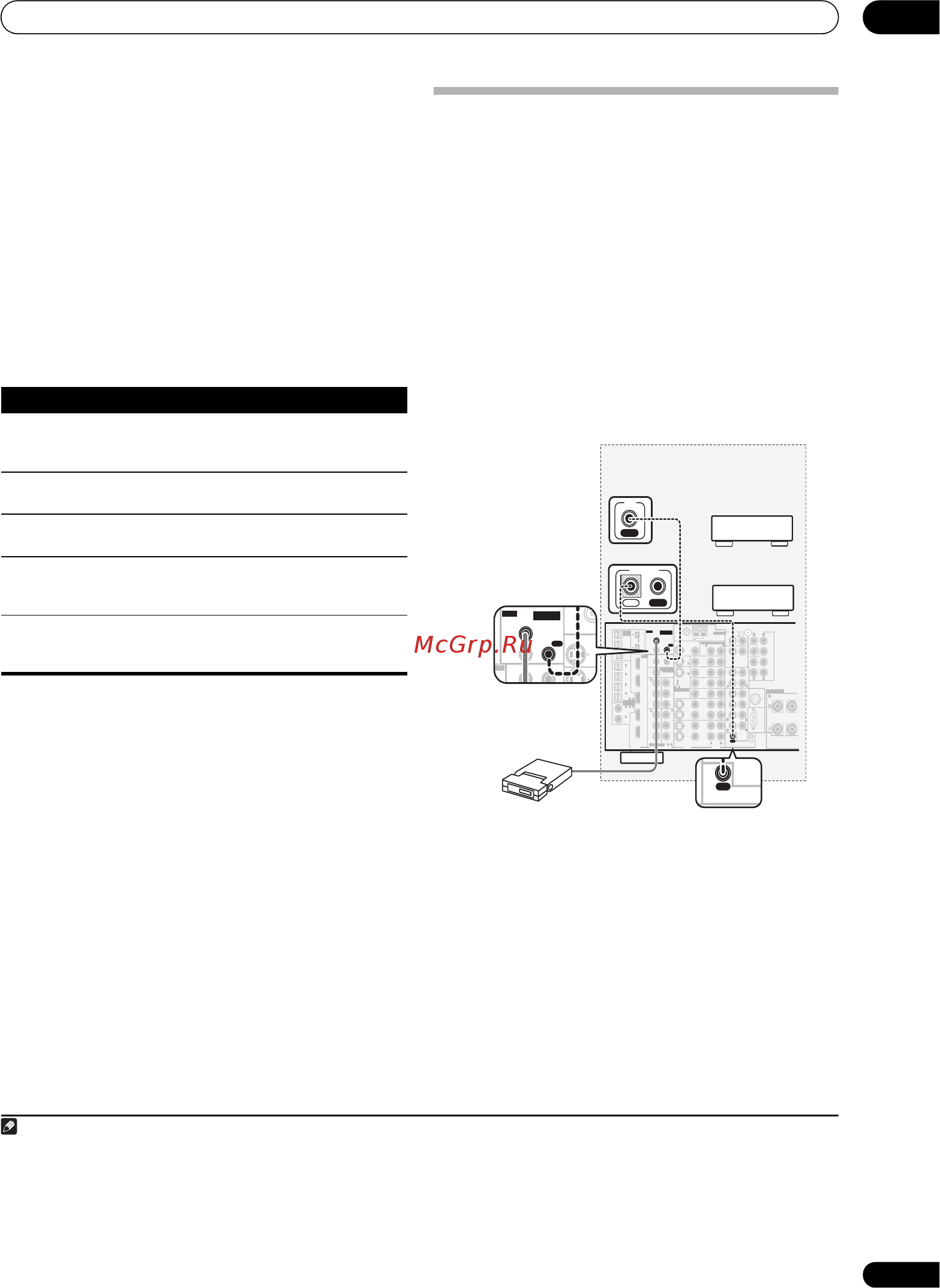

Подключение ИК-датчика
Если стереокомпоненты размещаются в закрытом корпусе
или на стеллаже, для управления системой вместо
стандартного датчика дистанционного управления на
передней панели ресивера можно использовать
дополнительный ИК-датчик (например, устройство Niles или
Xantech).
3
Возможно, потребуется указать тип ИК-датчика,
как описано в разделе Настройка функции Multi-Room
(Прослушивание в режиме Multi-Room) на стр. 64.
1 Подключите ИК-датчик к гнезду MULTI-ROOM &
SOURCE IR IN (MAIN ROOM) на задней панели ресивера.
Если предполагается установка в смежном помещении
отдельного ИК-датчика, подключите его к разъему
ROOM2(ZONE2)
. Это позволит использовать пульт
дистанционного управления для смежного помещения, как
объяснено (только для модели VSX-AX4ASi) в разделе
Дополнительный пульт дистанционного управления на
стр. 26.
2 Соедините гнездо IR IN (Вход ИК-датчика) другого
компонента с гнездом MULTI-ROOM & SOURCE IR OUT на
задней панели ресивера, чтобы связать его с ИК-
датчиком.
Тип кабеля, необходимого для соединения, можно узнать в
руководстве к ИК-датчику.
Если необходимо связать с ИК-датчиком компонент
Pioneer, подключите его к гнезду
CONTROL
, а не к гнезду
IR OUT (ВЫХОД ИК)
(см. раздел Управление другими
компонентами Pioneer с помощью пульта данного
устройства на стр. 76).
Примечание
1 Уровни громкости основного и смежного помещения не зависят друг от друга.
2• Невозможно полностью выключить основное помещение, если предварительно не выключено управление функцией Multi Room.
Если не планируется какое-то время использовать режим Multi Room, отключите питание системы как для смежного, так и для основного помещений,
чтобы ресивер находился в режиме ожидания.
Кнопка Назначение
SHIFT+
RECEIVER
Выбор смежного помещения для управления, на
дисплее появляется индикация
RCV/RM2
(
ZONE
/
ROOM2
) или
RCV/RM3
(
ZONE
/
ROOM3
).
Отключение/включение питания в выбранном
смежном помещении.
INPUT
SELECT
Используйте для выбора источника входа в
выбранном смежном помещении.
Кнопки
источника
входа
Используйте для непосредственного выбора
источника входа (некоторые функции могут не
выполняться) в выбранном смежном помещении.
VOL +/–
Используйте для установки громкости
прослушивания в выбранном помещении (только
ZONE
/
ROOM2
).
3• Дистанционное управление может быть невозможно, если на окно ИК-датчика дистанционного управления приемника падает свет от мощной
флуоресцентной лампы.
Учтите, что другие изготовители могут использовать разные термины в отношении ИК-связи. Проверьте по руководству, прилагаемому к компоненту,
поддерживает ли он управление по ИК-каналу.
При одновременном использовании двух пультов
дистанционного управления дополнительный ИК-датчик имеет приоритет перед датчиком на передней
панели ресивера.
Закрытый корпус
или стеллаж
MULTI-ROOM
& SOURCE
/
REC SEL
ROOM3
(
ZONE3
)
OUT1
OUT2
USB
AUDIO
IN
S400
(
AUDIO
)
S400
(
DVD/LD
)
(
TV
)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
VIDEO
VIDEO
AUDIO
S
-
VIDEO
IN
IN
IN
FR FL
SUB W.
CENTER
MULTI CH
IN
SPEAKERS
RS-232C
SUR-
ROUND
SURROUND
BACK
CONTROL
iPod
SUB W.
FRONT
CENTER
SUR-
ROUND
FRONT
RL
(
Single
)
SUR-
ROUND
BACK
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
IN
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO PRE OUT
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2
(
ZONE2
)
ROOM2
(
ZONE2
)
MAIN ROOM
(
ZONE1
)
(
ZONE2
)
IN2
(
DC OUT 12V TOTAL 50 mA MAX
)
IN3
IN4
OUT
(
SAT
)
(
DVR/
VCR 1
)
1
IN
2
(
DVR/
VCR 2
)
IN
3
(
DVD/
LD
)
IN
1
(
CD
)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(
CD-R
)
IN
4
41
21
21
31
R L
L
L
L
R
R
R
L
A
R
LR
ИК-датчик
MULTI CH
IN
SURROUND
BACK
CONTROL
L
OUT
FM UNBAL 75
MONIT
OUT
OUT
N1
IN2
IN1
1
12 V TRIGGER
2
ROOM2
(
ZONE2
)
MAIN ROOM
(
ZONE1
)
IN
1
HDMI
MULTI-ROOM
& SOURCE
IR
Другой
компонент
IN
IR
Компонент
Pioneer
IN OUT
CONTROL
