Органы управления и индикаторы
04
21
Ru
Глава 4:
Органы управления и индикаторы
Передняя панель

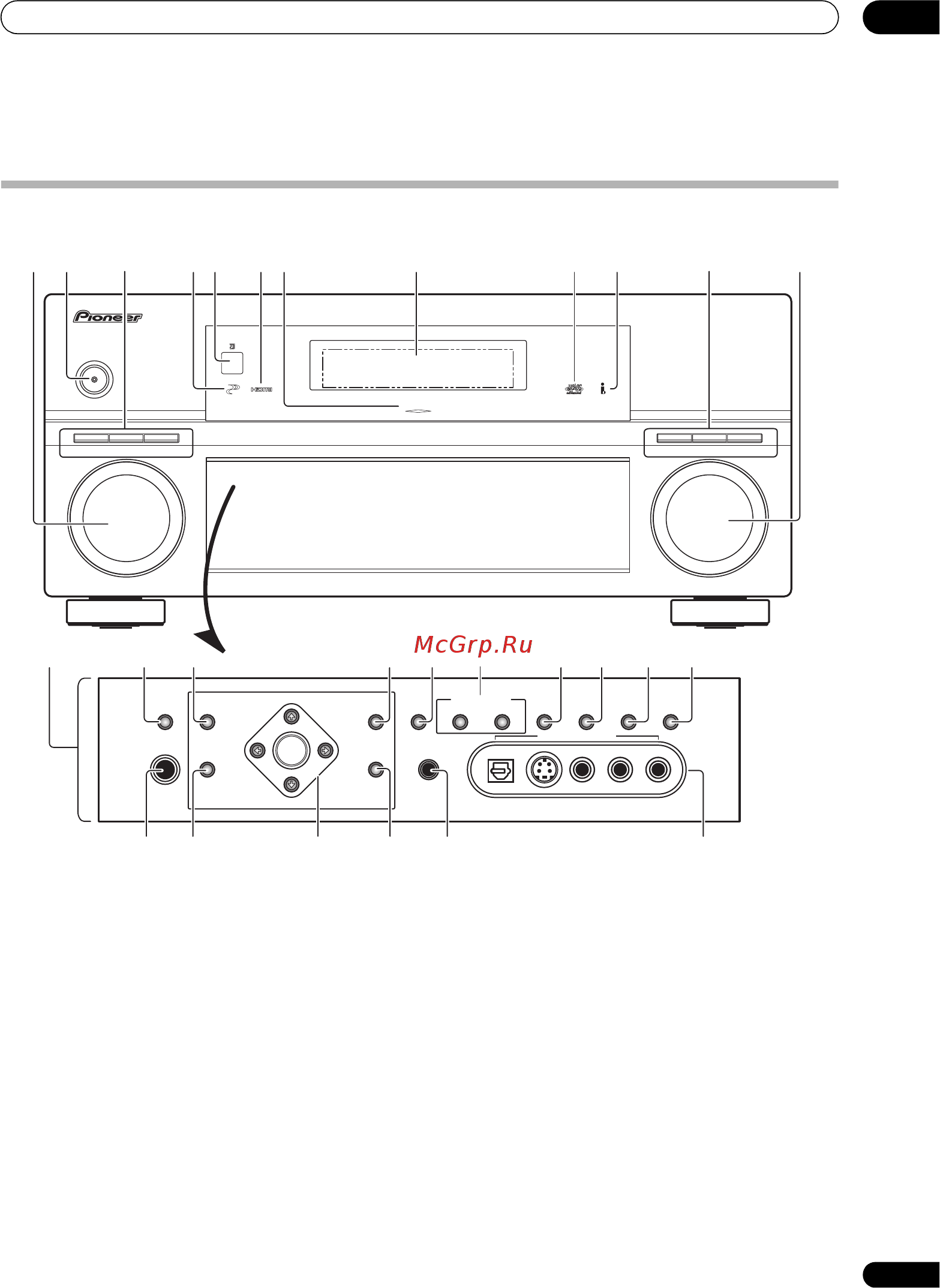

На рисунке показана передняя панель модели VSX-AX4ASi
1Peryлятор INPUT SELECTOR (ПЕРЕКЛЮЧАТЕЛЬ
ВХОДА)
Служит для выбора входного источника.
2
STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
Используется для включения ресивера или его переключения
в режим ожидания. Индикатор питания светится, когда
ресивер включен.
3 PHASE CONTROL (УПРАВЛЕНИЕ ФАЗОЙ)
– нажмите
для включения/выключения корректировки фазы
(стр.9).
MCACC POSITION
(ПОЗИЦИЯ MCACC)
– нажмите для
перехода между предварительно заданными
настройками MCACC (стр. 29).
AUTO SURR
/
STREAM DIRECT
– нажмите для выбора
прослушивания с использованием функции Auto
Surround (Автоматическое объемное звучание) (стр. 27)
или Stream Direct (Прямой поток) (стр. 29).
4 Индикатор PHASE CONTROL (УПРАВЛЕНИЕ ФАЗОЙ)
Светится при включенной функции Phase Control
(Управление фазой) (стр.9).
5 Датчик дистанционного управления
Принимает сигналы от пульта дистанционного управления
(см. раздел Дальность действия пульта дистанционного
управления на стр. 22).
6 Индикатор HDMI
Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр. 50).
7 Индикатор Digital Precision Processing
(Точная цифровая обработка)
Светится для индикации цифровой обработки (например, он
исчезает, когда включена функция Pure Direct (стр. 29) или
при прослушивании через многоканальные аудиовходы).
8 Символьный дисплей
См. раздел Дисплей на стр. 23.
9 Индикатор MCACC
Светится, если выбрана одна из предварительно заданных
настроек MCACC (стр. 29).
SPEAKERS
(TUNE +)
ENTER
(TUNE –)
PHONES
AV
PARAMETER
SETUP
(ST –) (ST +)
TUNER
EDIT
BAND
CONTROL ON/OFF
VIDEO
SELECT
SIGNAL
SELECT
SBch
PROCESSING
STEREO
VIDEO/GAME 2 INPUT
DIGITAL IN S-VIDEO VIDEO L RAUDIO
MULTI – ROOM &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
AUDIO/VIDEO MULTI-CHANNEL RECEIVER VSX-AX4ASi
MASTER
VOLUME
PHASE
CONTROL
DIGITAL PRECISION
PROCESSING
HOME
THX
STANDARD
SURROUND
ADVANCED
SURROUND
STANDBY/ON
INPUT
SELECTOR
PHASE
CONTROL
MCACC
POSITION
AUTO SURR/
STREAM DIRECT
13
1 6 8245 97 10 11 12
16 17 19
1821 22
25 27
28
23
24
14
15
26
3
20
