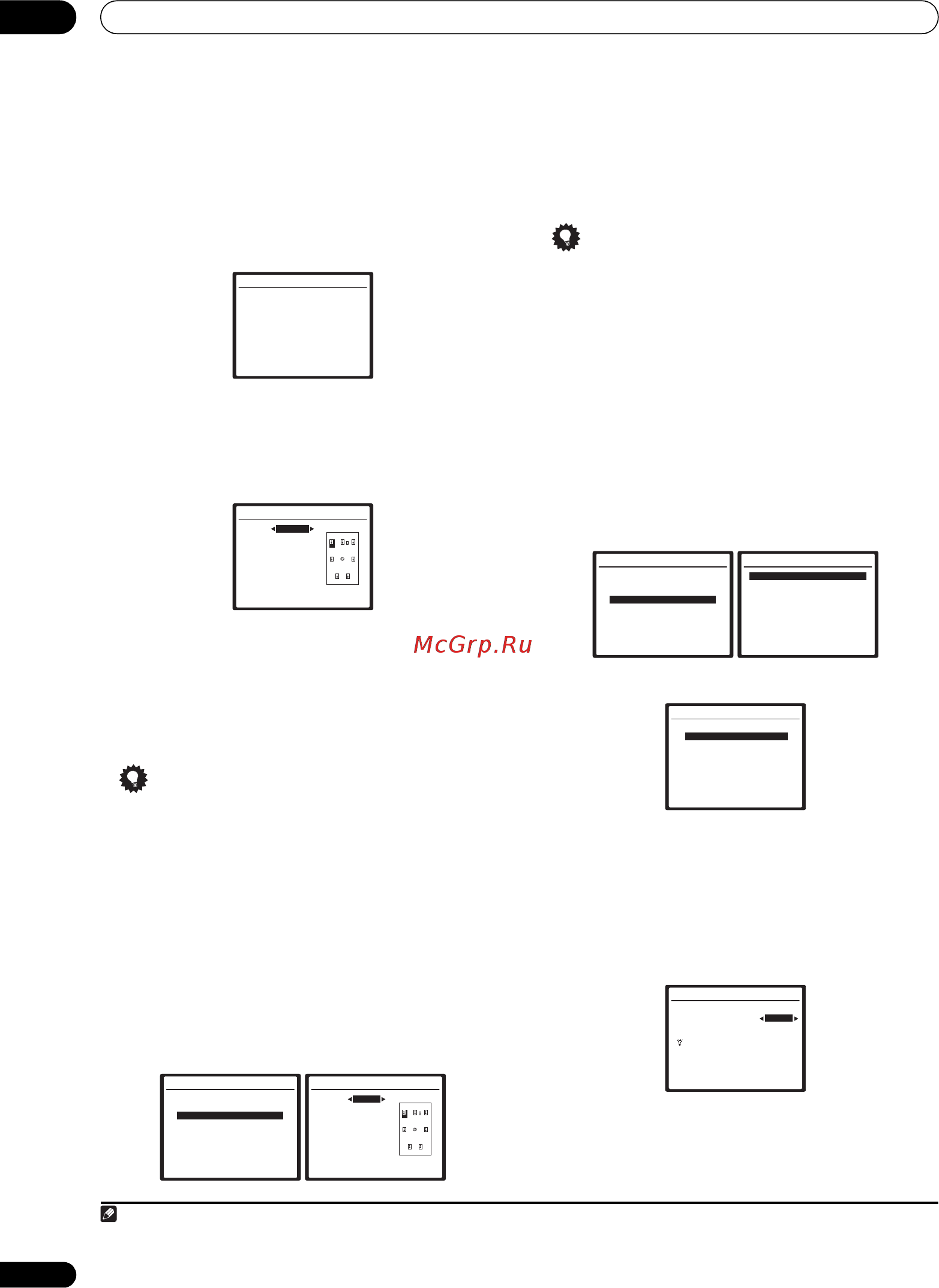

Меню System Setup (Настройка системы)
07
46
Ru
2 Выберите параметр настройки.
•
Manual (Ручная)
– переместите тестовый звуковой
сигнал вручную от одного громкоговорителя к другому и
отрегулируйте индивидуальные уровни каналов.
•
Auto (Автоматическая)
– отрегулируйте уровни
каналов, перемещая тестовый звуковой сигнал от одного
громкоговорителя к другому автоматически.
3 Подтвердите выбранный параметр настройки.
Тестовые звуковые сигналы начнут генерироваться после
нажатия кнопки
ENTER
.
4 Отрегулируйте уровень каждого канала с помощью
кнопок
/
.
Если выбран пункт
«Manual» (Ручная)
, используйте кнопки
/ для переключения громкоговорителей. При выборе
пункта
«Auto»
будут воспроизведены тестовые сигналы в
порядке, показанном на экране:
Отрегулируйте уровень каждого громкоговорителя после
того, как начнут генерироваться тестовые звуковые
сигналы.
1
5 После завершения нажмите кнопку RETURN
(ВОЗВРАТ).
Вы вернетесь в меню «Manual SP Setup» (Ручная настройка
громкоговорителей).
Совет
• Можно в любое время изменить уровни каналов при
помощи кнопок
CH LEVEL
и / на пульте
дистанционного управления.
Speaker Distance
(Расстояние до громкоговорителей)
Для обеспечения хорошей глубины звучания и
пространственного ощущения системы следует указать
расстояние от громкоговорителей до точки прослушивания.
В результате ресивер вносит в сигналы необходимые
задержки, которые обеспечивают хорошее объемное
звучание.
1 Выберите пункт «Speaker Distance» (Расстояние до
громкоговорителей) в меню «Manual SP Setup» (Ручная
настройка громкоговорителей).
2 Отрегулируйте расстояние для каждого
громкоговорителя с помощью кнопок
/
.
Расстояние до каждого громкоговорителя можно установить
с шагом 0,1 м.
3 После завершения нажмите кнопку RETURN.
Вы вернетесь в меню «Manual SP Setup» (Ручная настройка
громкоговорителей).
Совет
• Для обеспечения наилучшего объемного звучания
убедитесь, чтобы задние громкоговорители объемного
звучания находились на одинаковом расстоянии от точки
прослушивания.
Bass Peak Level (Пиковый уровень НЧ)
Некоторые аудиоисточники (например, Dolby Digital и DTS)
воспроизводят сверхнизкие частоты. При необходимости
можно отрегулировать ограничитель низких частот, чтобы
предотвратить искажение звука.
1 Выберите пункт «Bass Peak Level» (Пиковый уровень
НЧ) в меню «Manual SP Setup» (Ручная настройка
громкоговорителей).
Будет показана текущая настройка. Если отображается
индикация
OFF
, аттенюатор отключен (не влияет на вывод
низких частот).
2 Выберите параметр настройки.
•
Setting Start (Начало настройки)
– устанавливается
громкость – 60 дБ, генерируется тестовый сигнал, и
можно задать нужный пиковый уровень.
•
Setting Clear (Удаление настройки)
– удаляет все
предыдущие настройки и отключает ограничение.
3 Если выбран пункт «Setting Start», с помощью кнопок
/
отрегулируйте тестовые сигналы и укажите
пиковый уровень НЧ, после чего нажмите кнопку ENTER.
Примечание
1• Если вы используете прибор для измерения уровня звукового давления (SPL-метр), снимите показания в основной точке прослушивания и установите
для уровня каждого громкоговорителя значение 75 дБ SPL (режим C-weighting/slow reading (емкостное взвешнивание/медленное чтение)).
• Тестовый звуковой сигнал громкоговорителя воспроизводится с низкой громкостью. Может потребоваться регулировка уровня после тестирования при
помощи текущей звуковой программы.
5b.Channel Level
Test Tone [ Manual ]
Setting Start
Please Wait . . . 20
Caution!
Loud test tones
will be output.
:Cancel
5b.Channel Level
L 0.0dB
C [ 0.0dB ]
R [ 0.0dB ]
SR [ 0.0dB ]
SBR [ 0.0dB ]
SBL [ 0.0dB ]
SL [ 0.0dB ]
SW [ 0.0dB ]
:Finish
5.Manual SP Setup
:Return
a.Speaker Setting
b.Channel Level
c.Speaker Distance
d.Bass Peak Level
e.X-Curve
f.THX Audio Setting
5c.Speaker Distance
L 3.0 m
C [ 3.0 m ]
R [ 3.0 m ]
SR [ 3.0 m ]
SBR [ 3.0 m ]
SBL [ 3.0 m ]
SL [ 3.0 m ]
SW [ 3.0 m ]
:Finish
5.Manual SP Setup
:Return
a.Speaker Setting
b.Channel Level
c.Speaker Distance
d.Bass Peak Level
e.X-Curve
f.THX Audio Setting
5d.Bass Peak Level
:Return
Bass Peak Level :OFF
[Setting Start ]
[Setting Clear ]
5d.Bass Peak Level
:Return
Bass Peak Level :OFF
[Setting Start ]
[Setting Clear ]
Enter:Setting Start
5d.Bass Peak Level
Bass Peak Level
-60dB
Increase the Bass
Peak Level to
a comfortable volume
(-80dB = no sound)
ENTER:Finish :Cancel
