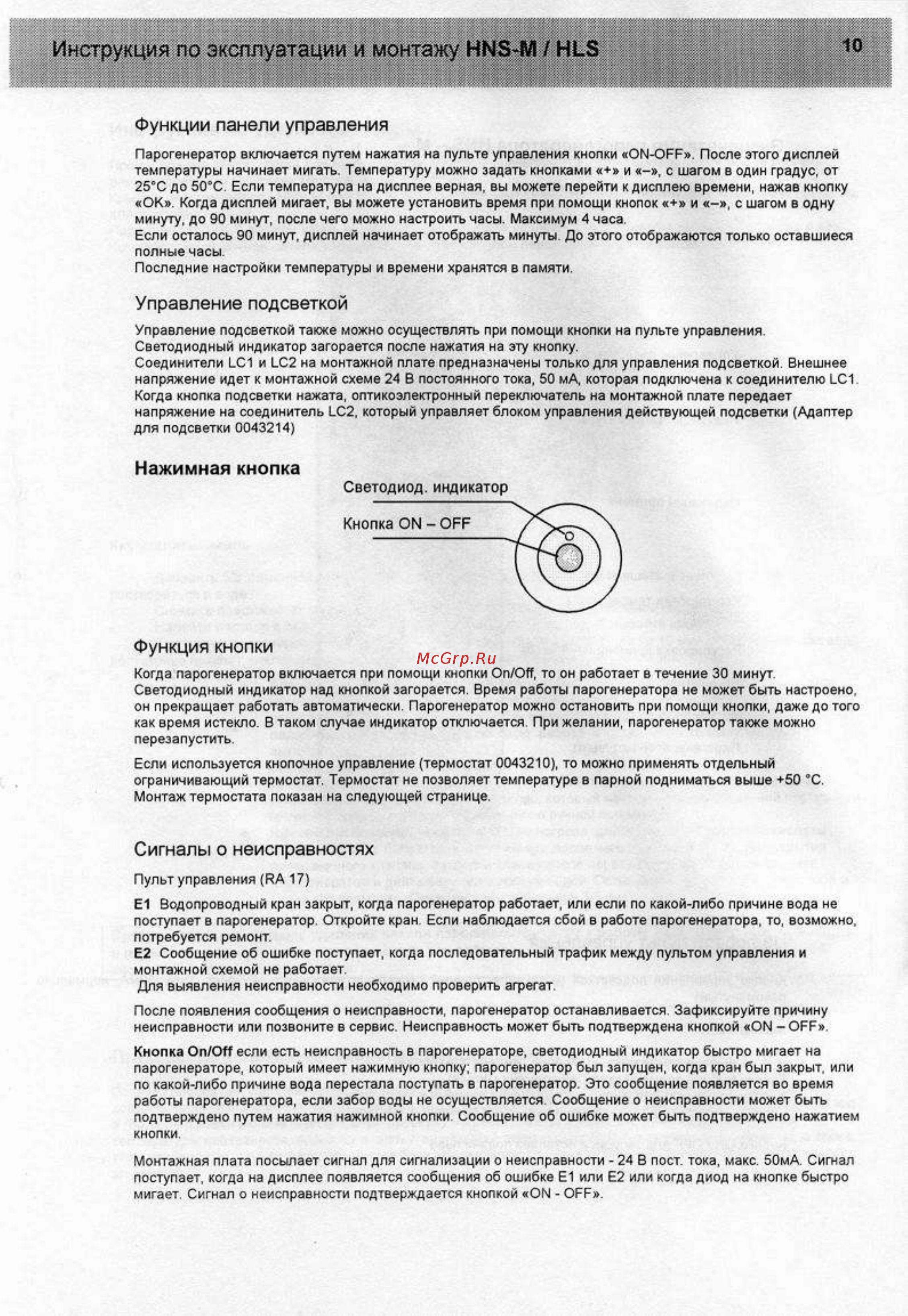

Функции панели управления Парогенератор включается путем нажатия на пульте управления кнопки ON OFF После этого дисплей температуры начинает мигать Температуру можно задать кнопками и с шагом в один градус от 25 0 до 50 С Если температура на дисплее верная вы можете перейти к дисплею времени нажав кнопку ОК Когда дисплей мигает вы можете установить время при помощи кнопок и с шагом в одну минуту до 90 минут после чего можно настроить часы Максимум 4 часа Если осталось 90 минут дисплей начинает отображать минуты До этого отображаются только оставшиеся полные часы Последние настройки температуры и времени хранятся в памяти Управление подсветкой Управление подсветкой также можно осуществлять при помощи кнопки на пульте управления Светодиодный индикатор загорается после нажатия на эту кнопку Соединители LC1 и LC2 на монтажной плате предназначены только для управления подсветкой Внешнее напряжение идет к монтажной схеме 24 В постоянного тока 50 мА которая подключена к соединителю LC1 Когда кнопка подсветки нажата оптикоэлектронный переключатель на монтажной плате передает напряжение на соединитель LC2 который управляет блоком управления действующей подсветки Адаптер для подсветки 0043214 Нажимная кнопка Функция КНОПКИ Когда парогенератор включается при помощи кнопки Оп ОЯ то он работает в течение 30 минут Светодиодный индикатор над кнопкой загорается Время работы парогенератора не может быть настроено он прекращает работать автоматически Парогенератор можно остановить при помощи кнопки даже до того как время истекло В таком случае индикатор отключается При желании парогенератор также можно перезапустить Если используется кнопочное управление термостат 0043210 то можно применять отдельный ограничивающий термостат Термостат не позволяет температуре в парной подниматься выше 50 С Монтаж термостата показан на следующей странице Сигналы о неисправностях Пульт управления ЯА 17 Е1 Водопроводный кран закрыт когда парогенератор работает или если по какой либо причине вода не поступает в парогенератор Откройте кран Если наблюдается сбой в работе парогенератора то возможно потребуется ремонт Е2 Сообщение об ошибке поступает когда последовательный трафик между пультом управления и монтажной схемой не работает Для выявления неисправности необходимо проверить агрегат После появления сообщения о неисправности парогенератор останавливается Зафиксируйте причину неисправности или позвоните в сервис Неисправность может быть подтверждена кнопкой ОМ ОРР Кнопка Оп ОК если есть неисправность в парогенераторе светодиодный индикатор быстро мигает на парогенераторе который имеет нажимную кнопку парогенератор был запущен когда кран был закрыт или по какой либо причине вода перестала поступать в парогенератор Это сообщение появляется во время работы парогенератора если забор воды не осуществляется Сообщение о неисправности может быть подтверждено путем нажатия нажимной кнопки Сообщение об ошибке может быть подтверждено нажатием кнопки Монтажная плата посылает сигнал для сигнализации о неисправности 24 В пост тока макс 50мА Сигнал поступает когда на дисплее появляется сообщения об ошибке Е1 или Е2 или когда диод на кнопке быстро мигает Сигнал о неисправности подтверждается кнопкой ON OFF
