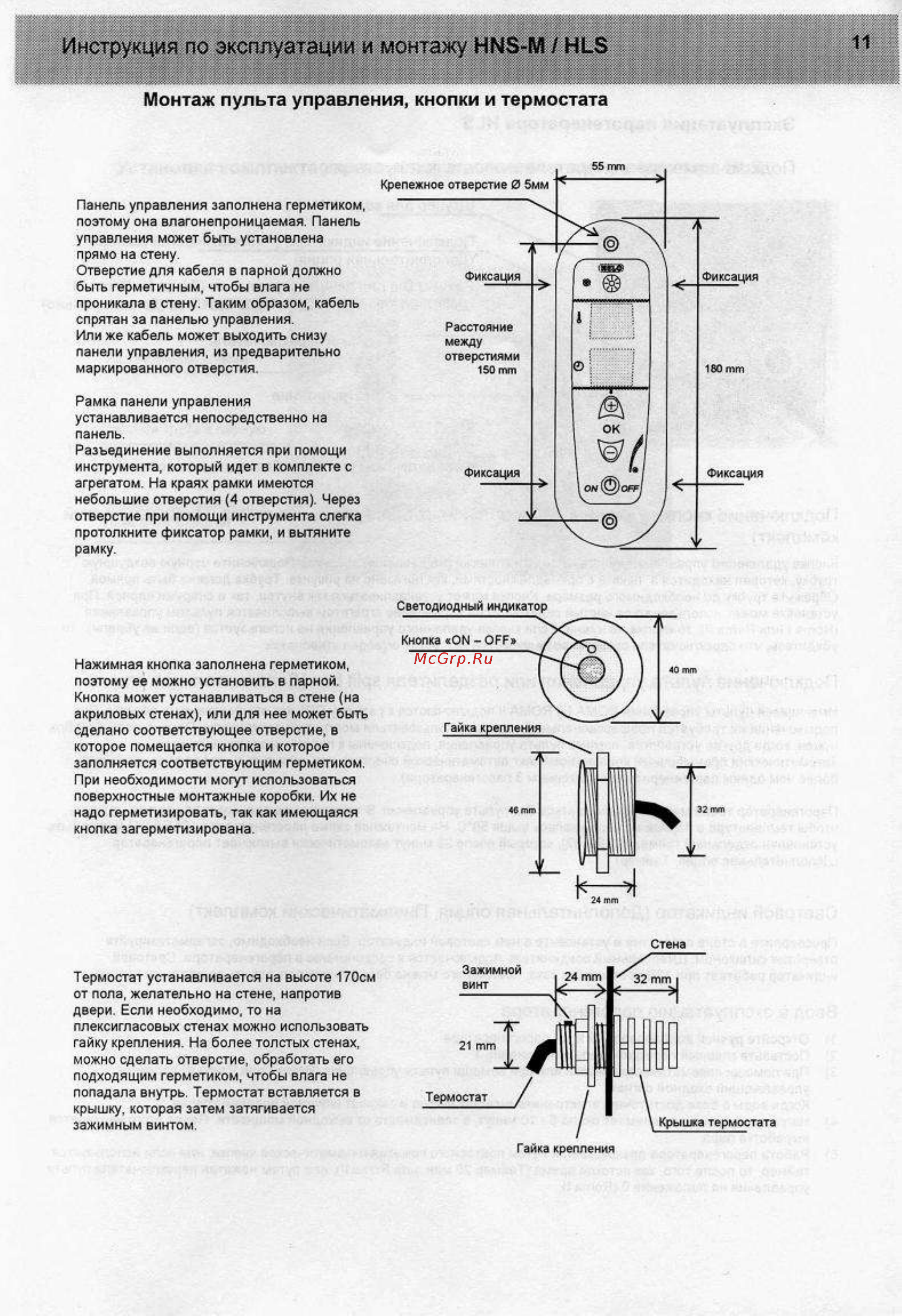

Монтаж пульта управления кнопки и термостата Панель управления заполнена герметиком поэтому она влагонепроницаемая Панель управления может быть установлена прямо на стену Отверстие для кабеля в парной должно быть герметичным чтобы влага не проникала в стену Таким образом кабель спрятан за панелью управления Или же кабель может выходить снизу панели управления из предварительно маркированного отверстия Рамка панели управления устанавливается непосредственно на панель Разъединение выполняется при помощи инструмента который идет в комплекте с агрегатом На краях рамки имеются небольшие отверстия 4 отверстия Через отверстие при помощи инструмента слегка протолкните фиксатор рамки и вытяните рамку Светодиодный индикатор Нажимная кнопка заполнена герметиком поэтому ее можно установить в парной Кнопка может устанавливаться в стене на акриловых стенах или для нее может быть сделано соответствующее отверстие в которое помещается кнопка и которое заполняется соответствующим герметиком При необходимости могут использоваться поверхностные монтажные коробки Их не надо герметизировать так как имеющаяся кнопка загерметизирована Термостат устанавливается на высоте 170см от пола желательно на стене напротив двери Если необходимо то на плексигласовых стенах можно использовать гайку крепления На более толстых стенах можно сделать отверстие обработать его подходящим герметиком чтобы влага не попадала внутрь Термостат вставляется в крышку которая затем затягивается зажимным винтом
