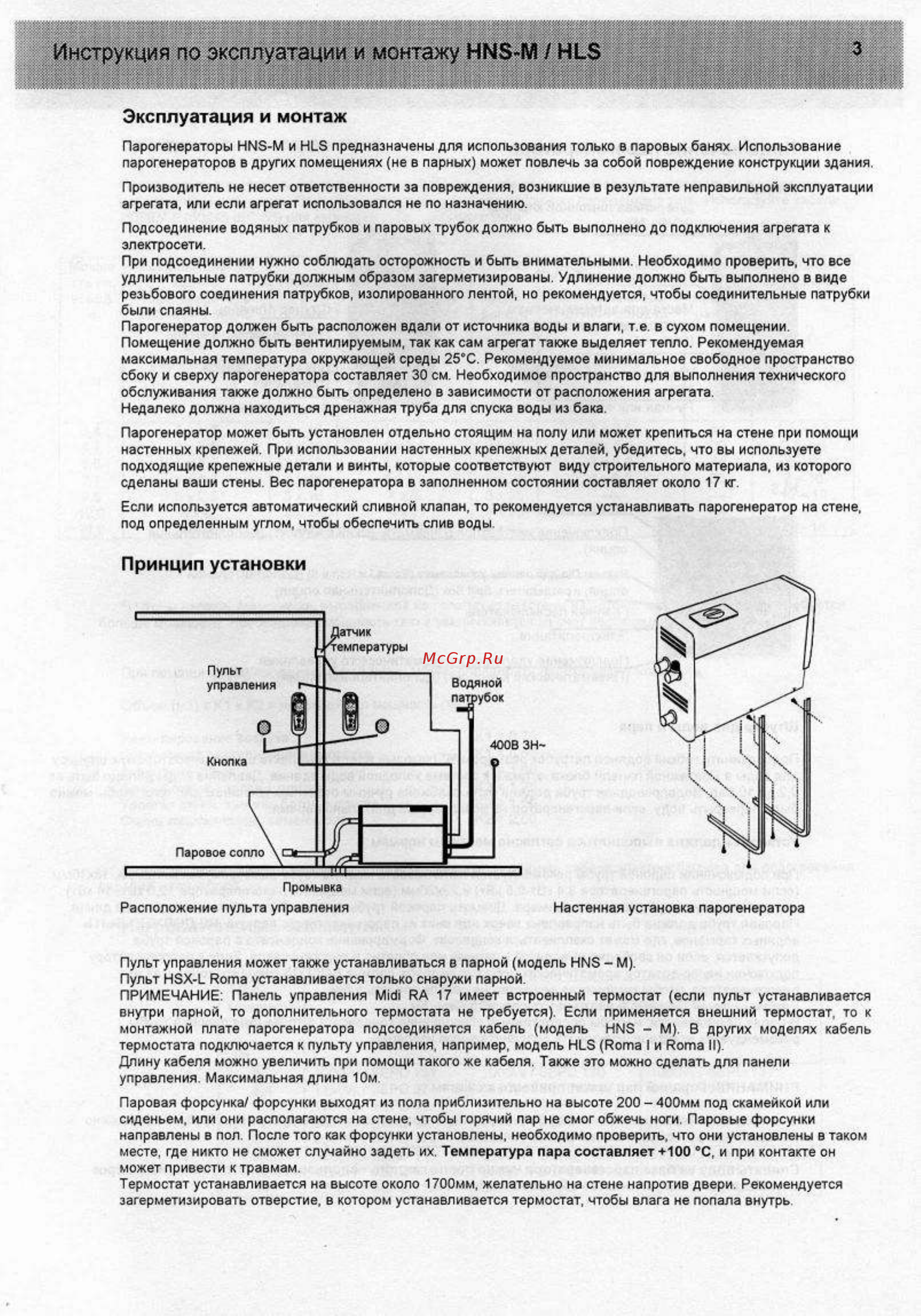

Эксплуатация и монтаж Парогенераторы НЫЭ М и НТЭ предназначены для использования только в паровых банях Использование парогенераторов в других помещениях не в парных может повлечь за собой повреждение конструкции здания Производитель не несет ответственности за повреждения возникшие в результате неправильной эксплуатации агрегата или если агрегат использовался не по назначению Подсоединение водяных патрубков и паровых трубок должно быть выполнено до подключения агрегата к электросети При подсоединении нужно соблюдать осторожность и быть внимательными Необходимо проверить что все удлинительные патрубки должным образом загерметизированы Удлинение должно быть выполнено в виде резьбового соединения патрубков изолированного лентой но рекомендуется чтобы соединительные патрубки были спаяны Парогенератор должен быть расположен вдали от источника воды и влаги т е в сухом помещении Помещение должно быть вентилируемым так как сам агрегат также выделяет тепло Рекомендуемая максимальная температура окружающей среды 25 С Рекомендуемое минимальное свободное пространство сбоку и сверху парогенератора составляет 30 см Необходимое пространство для выполнения технического обслуживания также должно быть определено в зависимости от расположения агрегата Недалеко должна находиться дренажная труба для спуска воды из бака Парогенератор может быть установлен отдельно стоящим на полу или может крепиться на стене при помощи настенных крепежей При использовании настенных крепежных деталей убедитесь что вы используете подходящие крепежные детали и винты которые соответствуют виду строительного материала из которого сделаны ваши стены Вес парогенератора в заполненном состоянии составляет около 17 кг Если используется автоматический сливной клапан то рекомендуется устанавливать парогенератор на стене под определенным углом чтобы обеспечить слив воды Принцип установки Промывка Расположение пульта управления Настенная установка парогенератора Пульт управления может также устанавливаться в парной модель HNS М Пульт HSX L Roma устанавливается только снаружи парной ПРИМЕЧАНИЕ Панель управления Midi RA 17 имеет встроенный термостат если пульт устанавливается внутри парной то дополнительного термостата не требуется Если применяется внешний термостат то к монтажной плате парогенератора подсоединяется кабель модель HNS М В других моделях кабель термостата подключается к пульту управления например модель HLS Roma I и Roma II Длину кабеля можно увеличить при помощи такого же кабеля Также это можно сделать для панели управления Максимальная длина 10м Паровая форсунка форсунки выходят из пола приблизительно на высоте 200 400мм под скамейкой или сиденьем или они располагаются на стене чтобы горячий пар не смог обжечь ноги Паровые форсунки направлены в пол После того как форсунки установлены необходимо проверить что они установлены в таком месте где никто не сможет случайно задеть их Температура пара составляет 100 C и при контакте он может привести к травмам Термостат устанавливается на высоте около 1700мм желательно на стене напротив двери Рекомендуется загерметизировать отверстие в котором устанавливается термостат чтобы влага не попала внутрь
