РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
9.3.3 Монтаж дренажного шланга
9.3.4 Регулировка ремня привода вентилятора
• Для организации слива конденсата из внутреннего блока необходимо через муфту к
дренажному отводу подключить дренажный шланг или трубу.
• Дренажная труба должна быть установлена с уклоном по ходу слива.

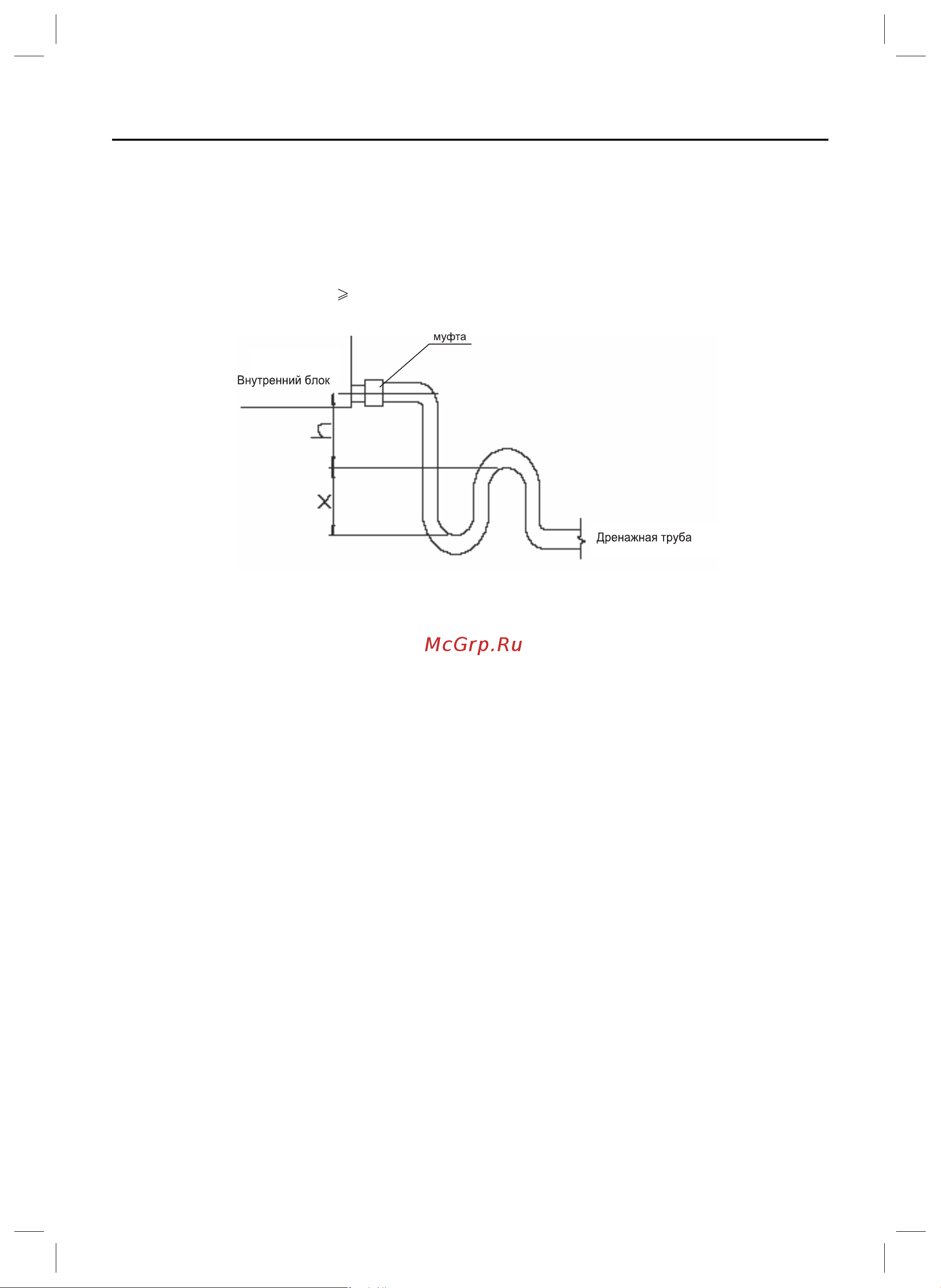

• С целью свободного слива конденсата и предотвращения доступа неприятного запаха.
из сливной трубы в помещение необходимо установить водяной затвор в соответствии
с рисунком, при этом h
30 см, x>h/2.
• Соединительная муфта должна быть изолирована теплоизоляционным материалом.
• Вращение вентилятора обеспечивается ременной передачей.
• Скорость и устойчивость вращения вентилятора зависит от натяжения приводного
ремня.
• Регулировку натяжения ремня вентилятора необходимо производить периодически.
• При замене ремня необходимо после суток работы провести дополнительную
регулировку натяжения, затем проверить натяжение через неделю эксплуатации.
• Для регулировки натяжения ремня необходимо ослабить болты крепления основания
электродвигателя (см. рисунок 9.6). Затем путем перемещения основания с двигателем
в соответствующую сторону (см. рисунок 9.7) добиться необходимой величины
натяжения и затянуть болты.
Рис. 9.5
