РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

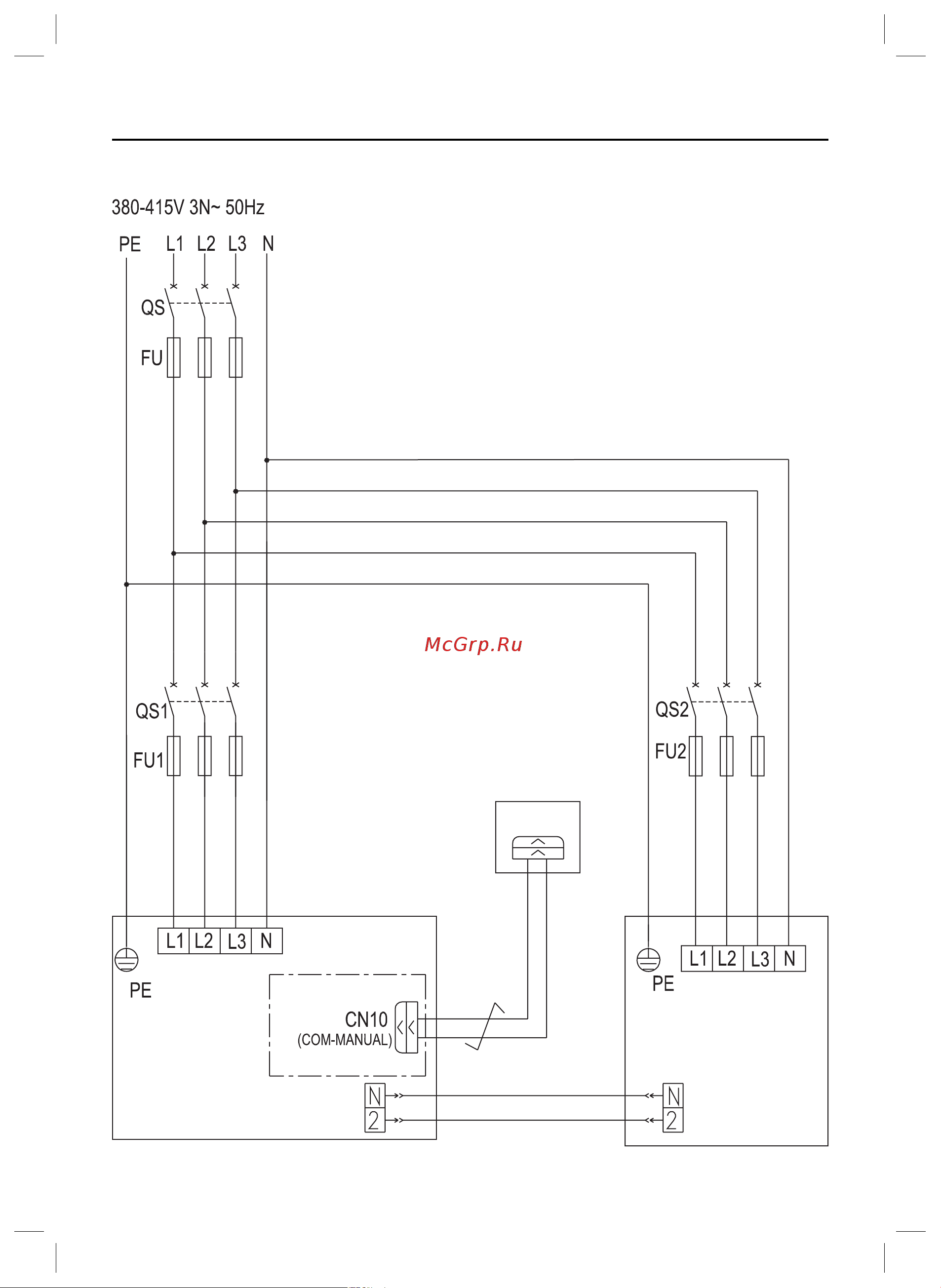

11.3 Схема подключения модели FGR20/BNa-M
Внутренний
блок
Наружный
блок
Плата
блока
Плата пульта
Кабель управления
