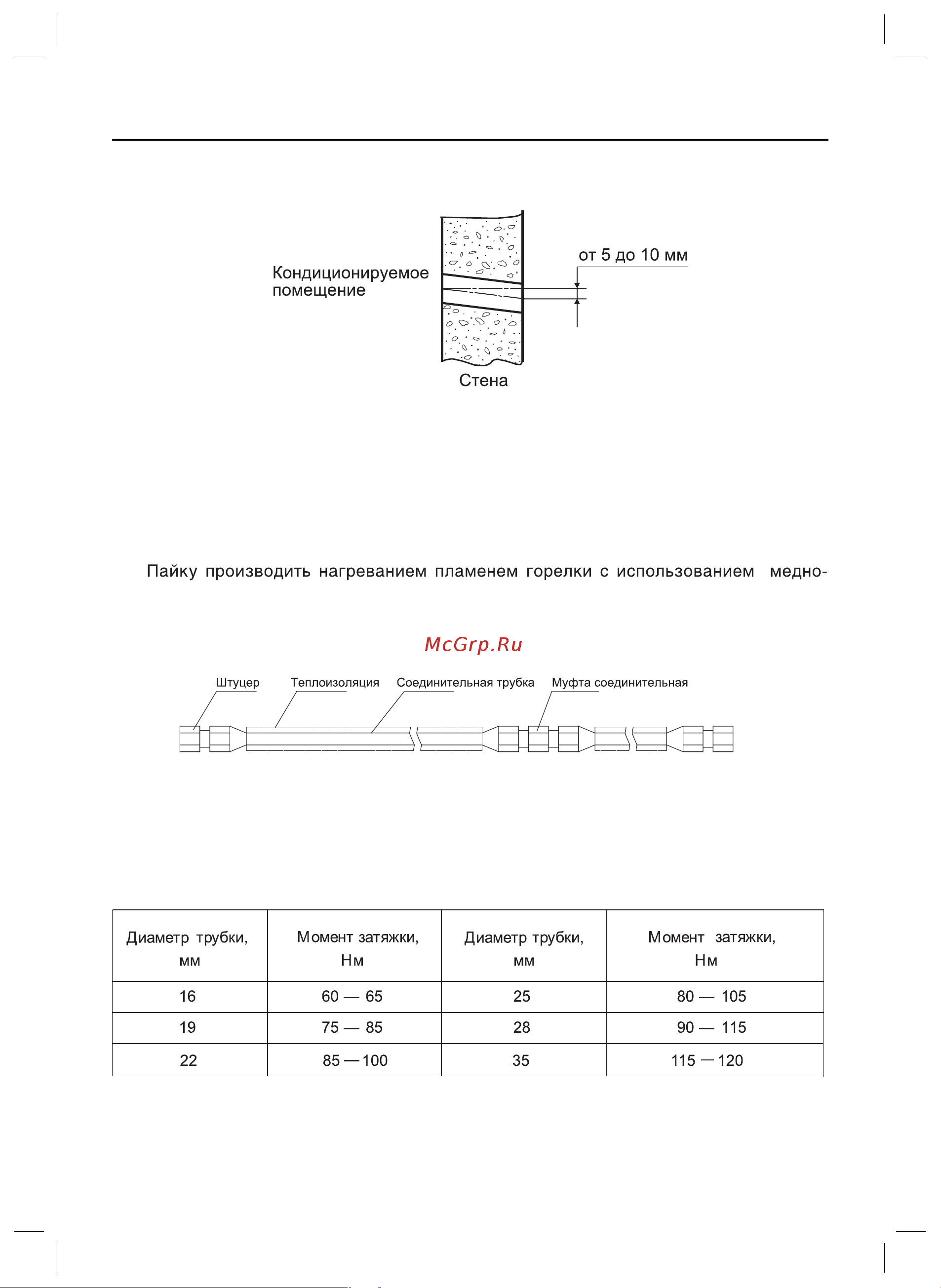

27
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
• При необходимости проделайте отверстие в стене для прокладывания трассы
межблочного соединения в соответствии с рисунком 10.1.
Монтажное отверстие в стене
• Для удобства подключения соединительных трубок используются специальные
отводы (фитинги)
• При подключении соединительных трубок пайкой необходимо вставить одну трубку в
другую на глубину не менее диаметра внутренней вставляемой трубки. Зазор между
стенками трубок должен быть 0,025…0,125 мм.
•
фосфорного твердого припоя.
• При удлинении трассы возможно применение межтрубного соединения с
использованием соединительной муфты (см. рисунок 10.2)
Соединение труб при удлинении трассы
• Момент затяжки гаек трубопровода кондиционера в соответствии с таблицей.
• Заправка кондиционеров фреоном рассчитана на длину трассы не более 7,5 м.
• При увеличении длины трассы более 7,5 м необходимо производить дозаправку
фреона в соответствии с таблицей.
Таблица 10.1
Рис. 10.1
Рис. 10.2
