8
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
5. УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
Управление кондиционером производится при помощи проводного пульта
управления (п. 5.1), который входит в комплект поставки.
Длина провода от пульта до внутреннего блока в стандартной поставке 8м.
Максимальная длина провода может быть 20 м.
В качестве опций может быть использоваться пульт централизованного управ-
ления со встроенным недельным таймером (раздел 6).
5.1 Проводной пульт управления
Внимание! Отсутствие описания для отдельных знаков индикации и кно-
пок на пульте управления свидетельствует об отсутствии соответствующих
функций.

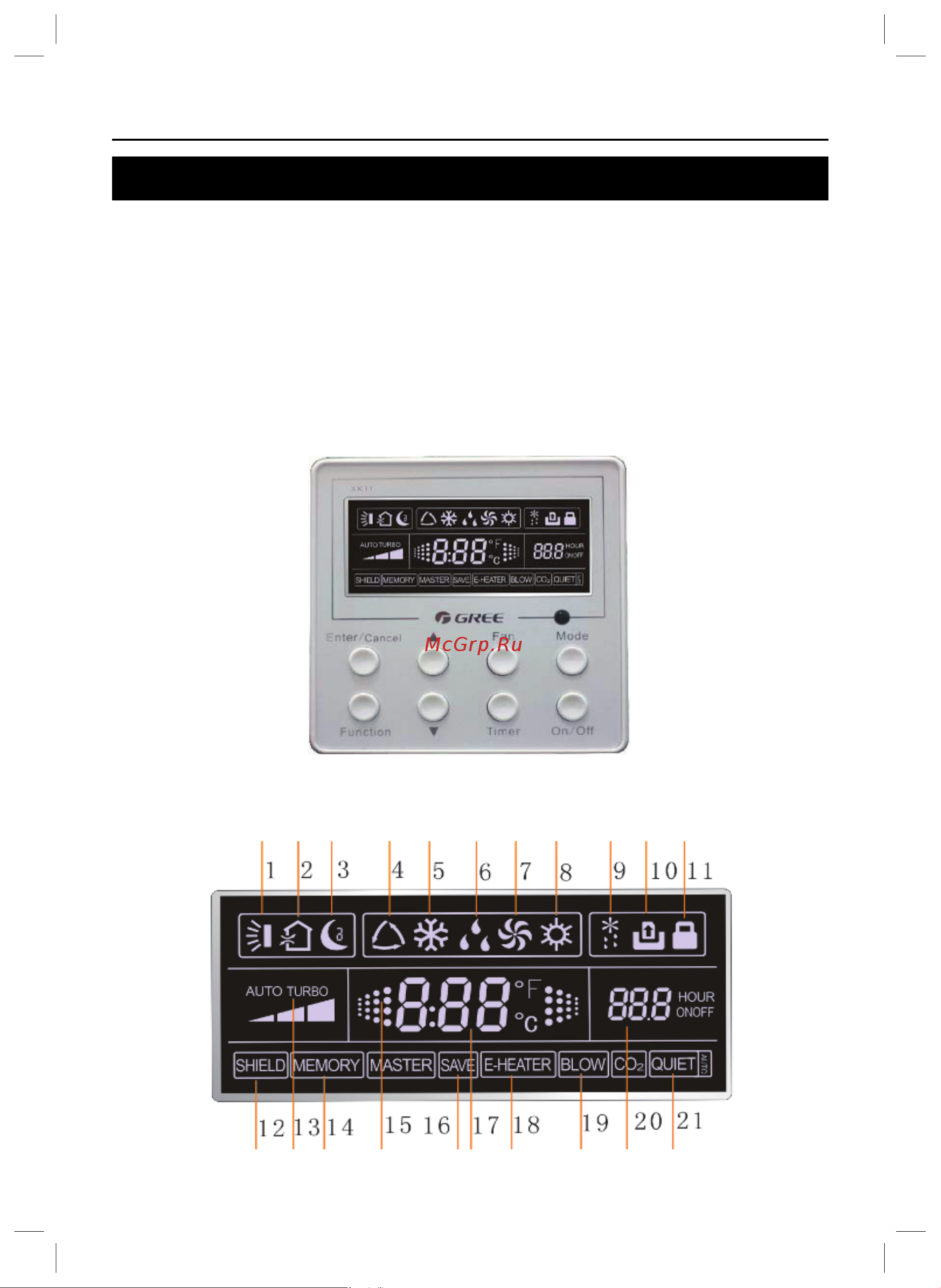

Рис. 5.1
5.1.1 Индикация ЖК-дисплея пульта (Рис. 5.2)
Рис. 5.2
