28
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Модель FGR20/BNa-M FGR25/СNa-M FGR30/BNa-M FGR40/BNa-M
Количество фре-
она для доза-
правки, г
54 54 110 170
Если наружный блок установлен выше внутреннего, то при перепаде высот между
блоками более 7 м, необходимо через каждые 6 м на газовой трубе устанавливать
маслоподъемные петли (см. рисунок).

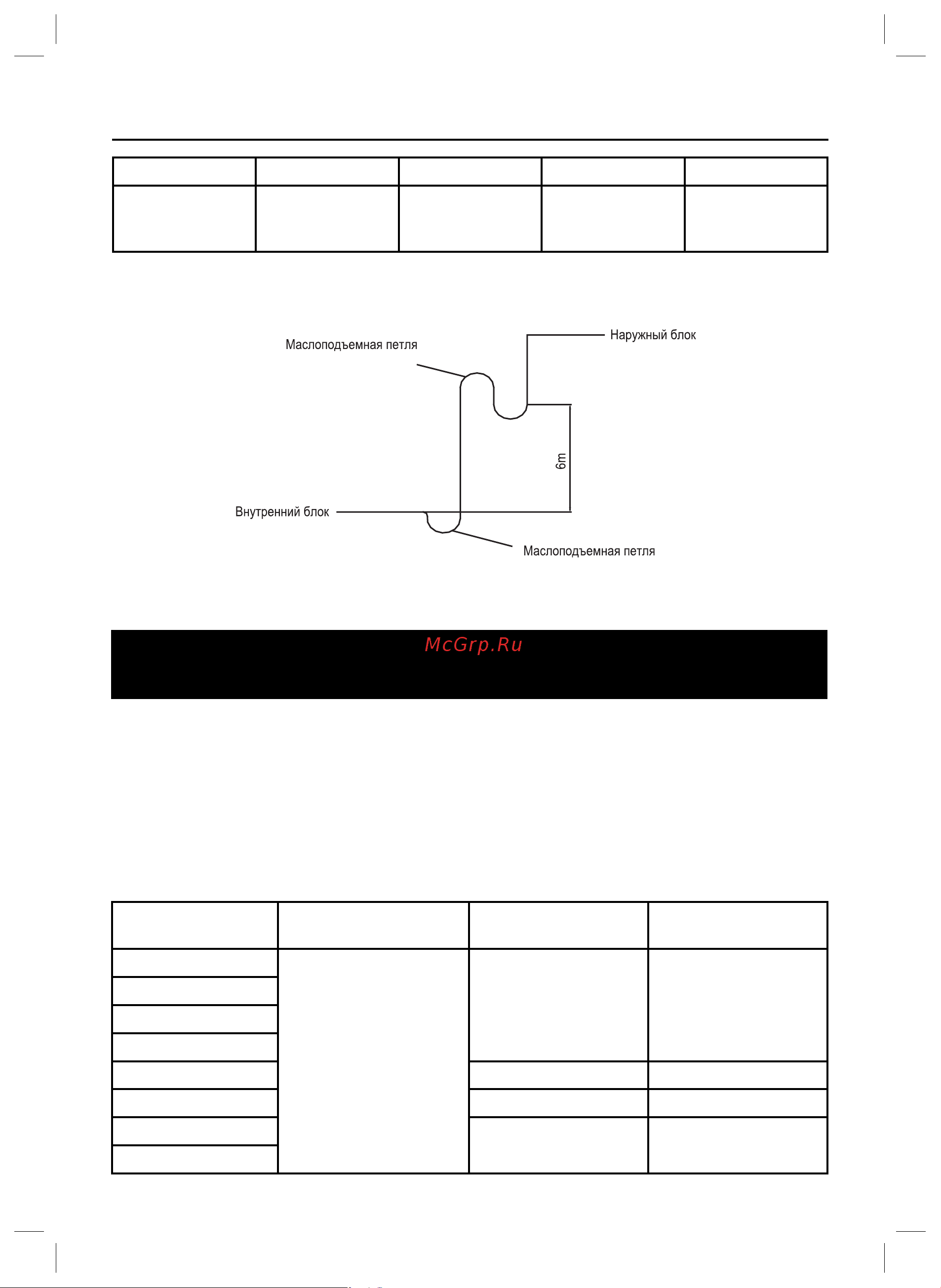

Схема установки маслоподъемных петель
11.1 Подключение электрических кабелей проводить в соответствии со схемой
подключения и действующими нормативными правилами электробезопасности.
• При подключении к источнику питания необходимо использовать автомати-
ческие выключатели с током отсечки не менее 7 Iн (Iн & номинальный потребляе-
мый ток).
• Соединительные трубки, кабель управления и при необходимости дренажная
трубка должны быть обернуты монтажной липкой лентой
11.2 Таблица кабелей питания и автоматических выключателей
Модель блока
Параметры
электропитания
Автоматический вы-
ключатель
Кабель
электропитания
FGR20/BNa-M(I)
~3ф/380-415В/50Гц
10 A 5 x 1,5 мм
2
FGR25/СNa-M(I)
FGR30/BNa-M(I)
FGR40/BNa-M(I)
FGR20/BNa-M(O) 25 A 5 x 4,0 мм
2
FGR25/СNa-M(O) 32 A 5 x 6,0 мм
2
FGR30/BNa-M(O)
40 А 5 x 10,0 мм
2
FGR40/BNa-M(O)
11 Подключение кабелей электропитания
и межблочных соединительных кабелей управления
Рис. 10.3
