УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
26

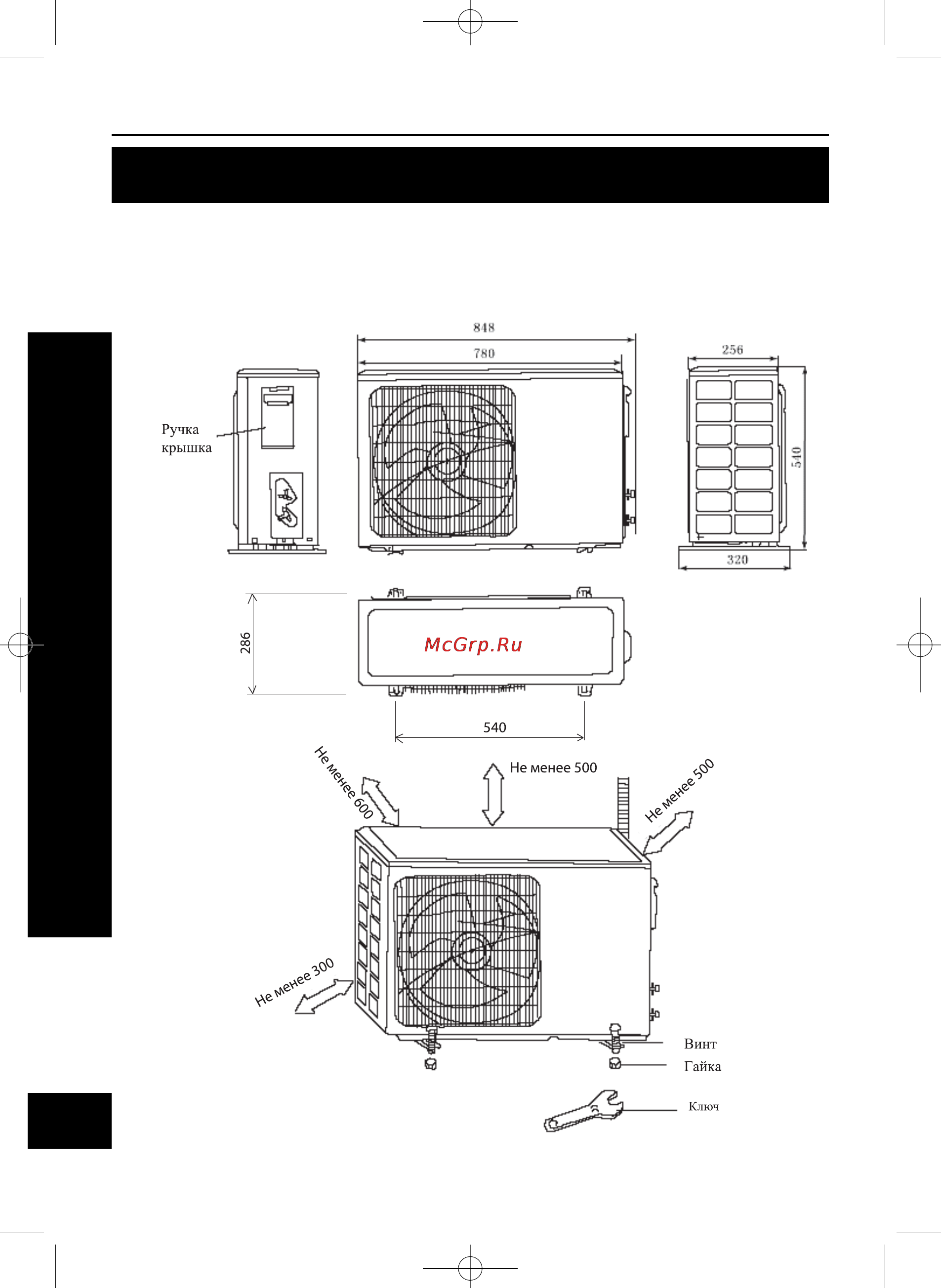

• Габаритные размеры и требования по рамещению наружного блока (Рис. 8.5)
Рис. 8.5 Габаритные и установочные размеры наружного блока
Prime.qxp 06.03.2007 17:14 Page 26
