УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
27
8.3 Установки и подключение блоков
• Порядок установки и подключения внутреннего блока.
1. Установка монтажной панели.
• Монтажная панель крепится к стене строго горизонтально при помощи крепеж
ных винтов или шурупов.
• Нагрузка на винты крепления должна распределяться равномерно. Закрепен
ная панель должна выдерживать нагрузку не менее 60кг.

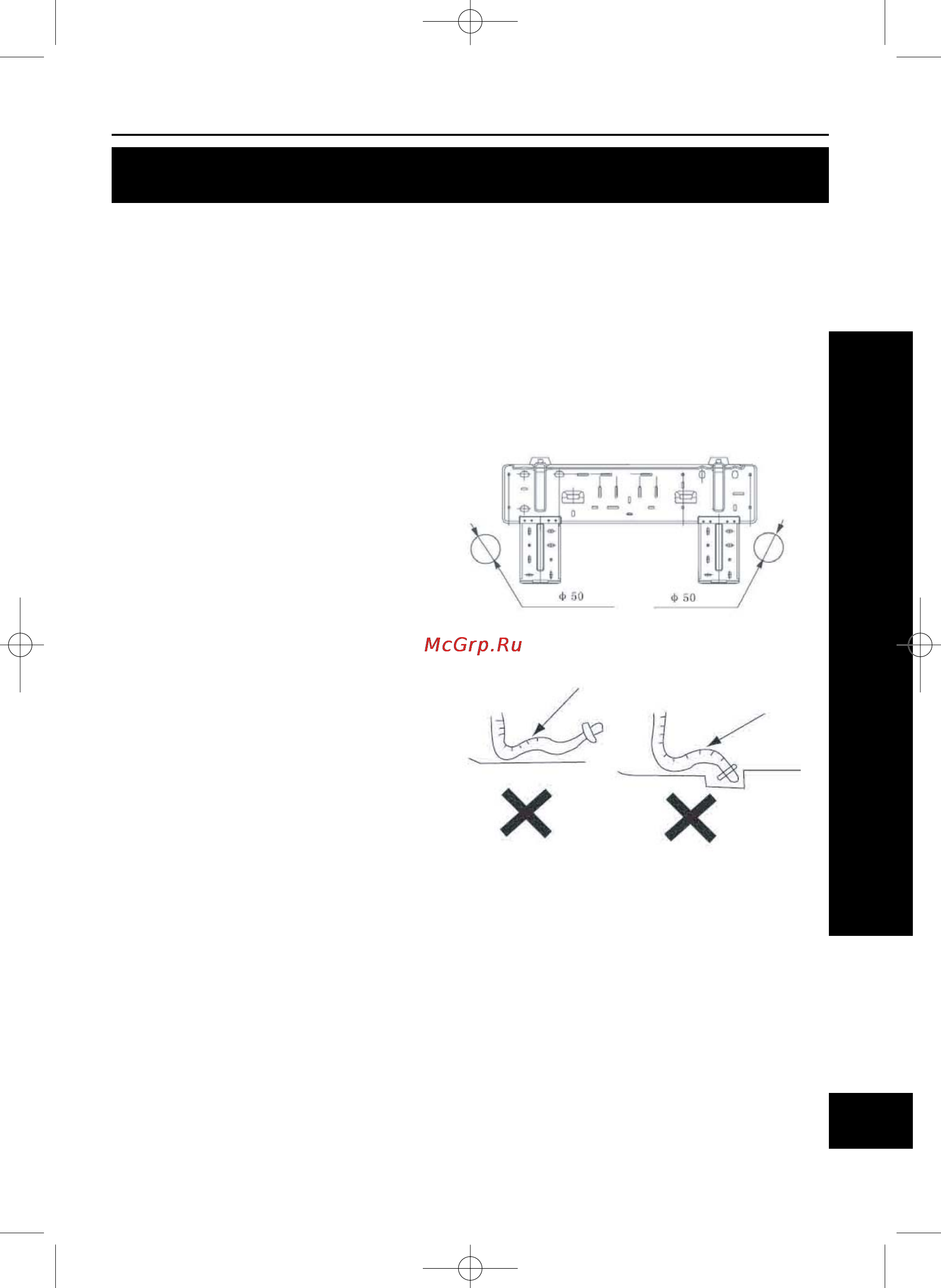

2. Выполнение отверстия.
• Для соединительных труб и кабелей
в стене необходимо выполнить отверстие
диаметром 50 мм. Отверстие должно
быть выполнено с уклоном в сторону на
ружного блока. (Рис. 8.6)
В выполненное отверстие установите
защитную гильзу.
3. Установка дренажного шланга.
• Дренажный шланг должен проклады
ваться с уклоном в сторону выхода воды.
Дренажный шланг не должен иметь
перегибов, скручиваний, загибов и т.п.
(рис.8.7) Конец дренажного шланга не
должен быть опущен в воду.
4. Подключение соединительных труб
Соединительные трубы подключаются к соответсвующим муфтам блоков (см.
раздел «Подключение соединительных труб»)
Внимание!
• Подключите соединительные трубки сначала к внутреннему а заем к внешнему
блоку.
• Не рекомендуется изгибать трубки более трех раз в одном и том же месте, так как
на изгибе образуются микротрещины.
Момент затяжки гаек не должен быть чрезменым и должен соответствовать зна
чениям указанным в таблице раздела «Подключение соединительных труб».
Изгиб
Скручивание
Погружение
в воду
Рис. 8.7
Рис. 8.6
Prime.qxp 06.03.2007 17:14 Page 27
