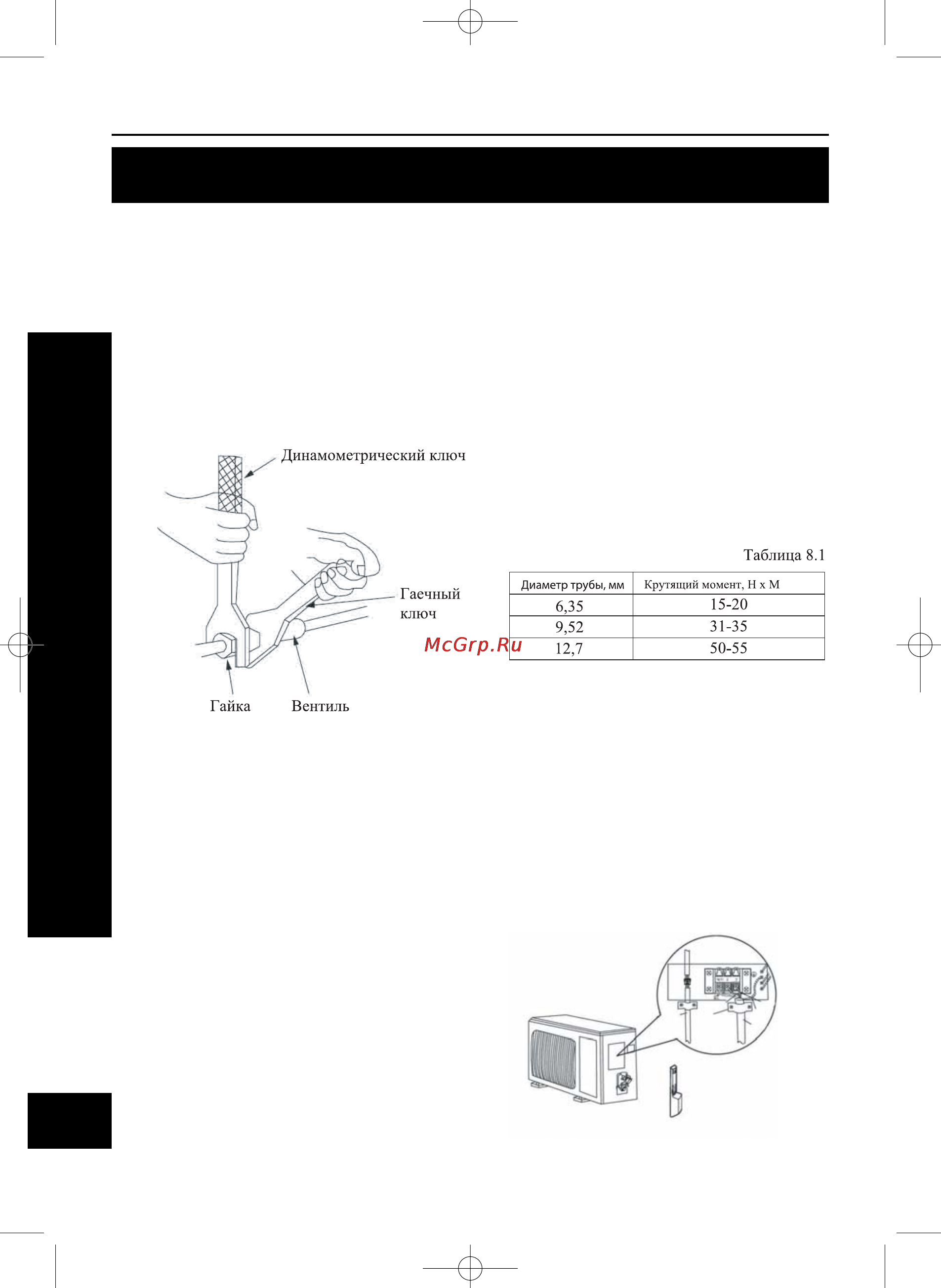

УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
30
8.4 Подключение наружного блока
Подключние соединительных труб
• Совместите раструб соединительной трубки с соответствующим вентилем наруж
ного блока и наверните гайку.
• Затяните гайки при помощи динамометрического ключа.
Внимание! Момент затяжки гаек должен соответствовать значениям табF
лицы 8.1
Подключене кабеля
• Открутите винт и снимите крышкуручку (рис. 8.12)
• Снимите фиксаторы кабеля питания и кабеля управления, подключите провода
кабелей в соответствии со схемой.
Установите фиксаторы кабелей и закрепите их.
• Установите и закрепите крышкуручку
Внимание!
• Провода кабеля питания должны быть
подключены в соответсвии со схемой,
неправильное подключение может стать
причиной выхода кондиционера
из строя.
• Не тяните за кабель если он уже
зафиксирован или подключен к блоку.
Крышка-ручка
Кабель питания
Кабель управления
Фиксатор
Рис. 8.12
Prime.qxp 06.03.2007 17:14 Page 30
