УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
29
• Подключение труб и кабелей к внутреннему блоку
1. Подключение соединительных труб и кабелей возможно с левой или правой
стороны внутреннего блока. (см. рис. 8.10 а,б)
2. Для подводки слева или справа необходимо удалить секции 1, 2 или 3 на кор
пусе блока (рис 8.10 с)
3. При подводке кабеля питания и соединительных трубок удаляются секции 1 и
2, если подводится еще дренажная трубка, то удаляется секция 3.
4. Соединительные трубки, межблочные кабели и дренажная трубка обматыва
ются монтажным скотчем затем блок вешается на монтажную пластину (рис. 8.11)
ķ
Подводка
справа
ĸ
ĺ
Ĺ Подводка сзади справа
Монтажный скотч
Кабель управления
Дренажная трубка
Секция 3
Секция 2
Секция 1
Соединительные
трубки
Кабель питания
Подводка сзади
Подводка слева

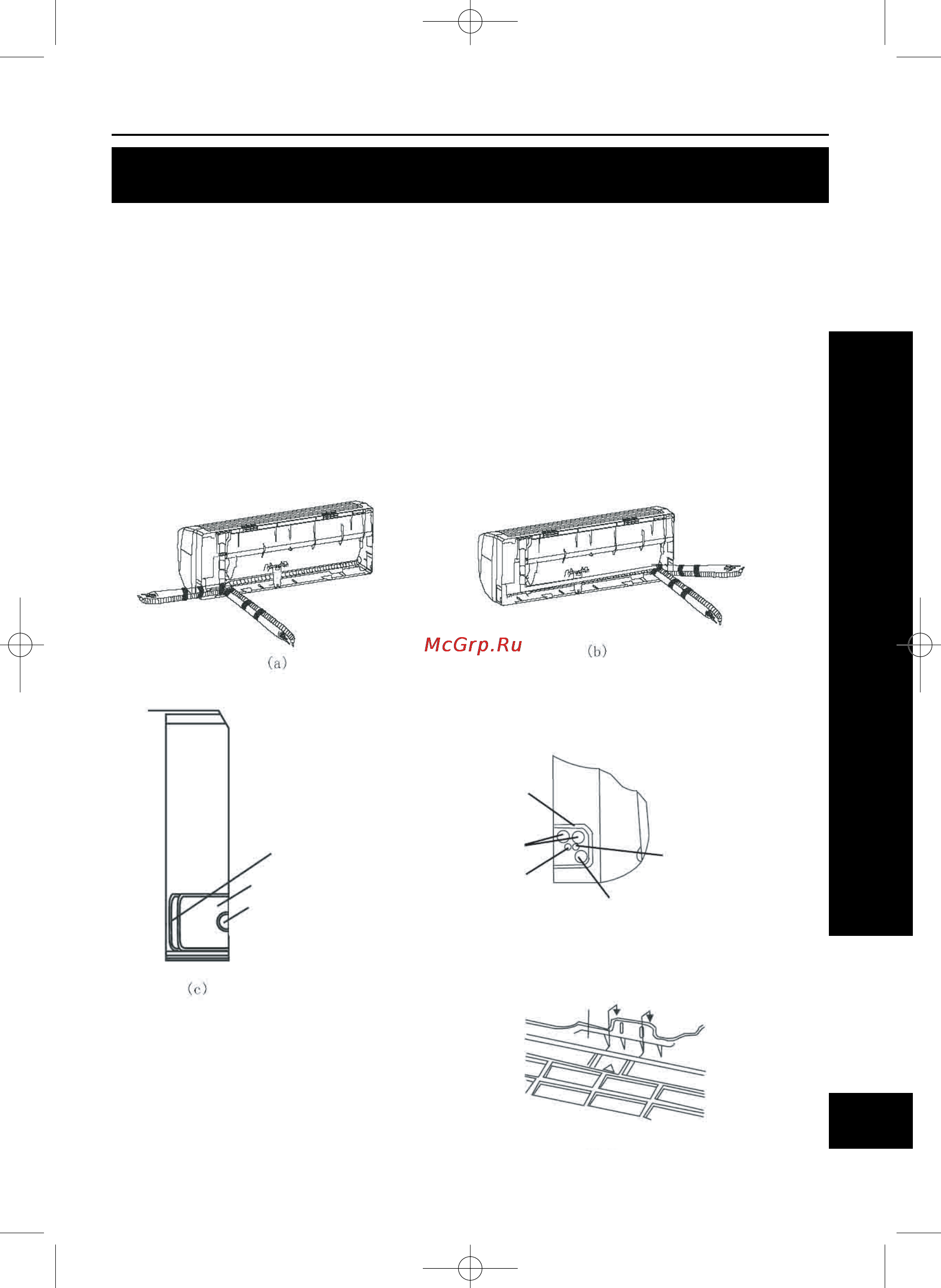

Рис. 8.10 Подводка к внутреннему блоку
Рис. 8.11
