УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
28
5. Подключение кабелей
• Снимите переднюю панель.
• Открутите винт крепления и снимите крышку блока коммутации (рис. 8.8).
• Проденьте соединительный кабель через отверстие с задней стороны блока к
клемной колодке.
• Голубой провод кабеля питания подключите при помощи винта к контакту «N(1)»
колодки коммутации, коричневый к контакту «2», желтозеленый к контакту зазем
ления (см. рис. 8.8 и 8.9).
• Для моделей работающих на тепло/холод подключите кабель управления при по
мощи разъема (рис )
• Установите прижимную пластину и закрутите винт.
• Установите крышку блока коммутации и переднюю панель .

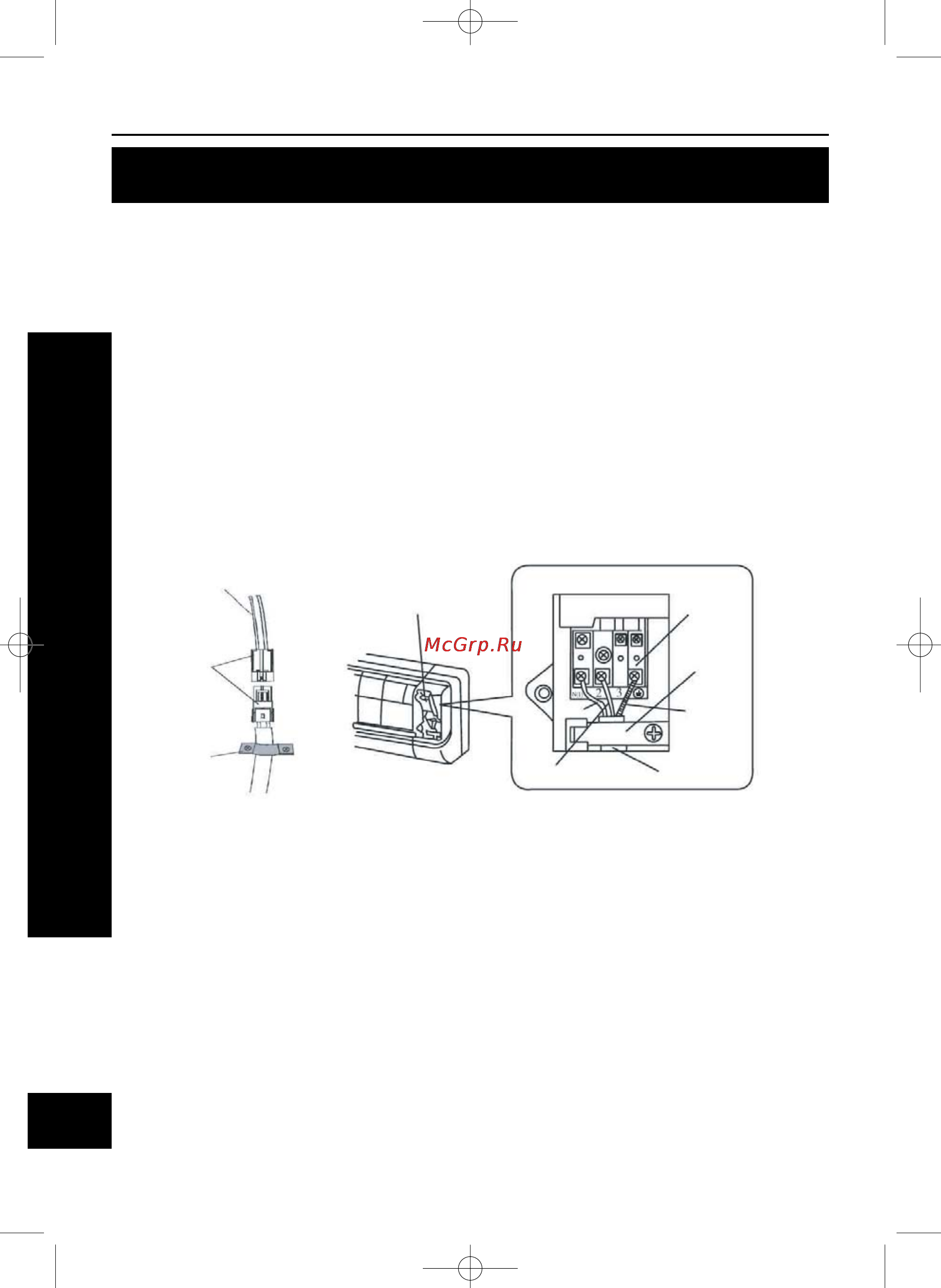

• Подключение кабелей к внутреннему блоку
Кабель управления (для моделей тепло/холод)
Крышка блока коммутации
Колодка подключения
Разьемы
Прижимная пластина
желто-зеленый ( «земля
»
Фиксатор
Коричневый Кабель питания
Голуб.
Рис. 8.8
ķ
По
сп
Prime.qxp 06.03.2007 17:14 Page 28
