Около 6 часов
Температурная
уставка
Режим Охлаждения (COOL) или Осушения (DRY)
Выключение
кондиционера
1 час
1 час
3 часа
3 часа
1 час
Начало функции
SLEEP
Функция SLEEP (Комфортный сон)
Эксплуатация
7
Русский

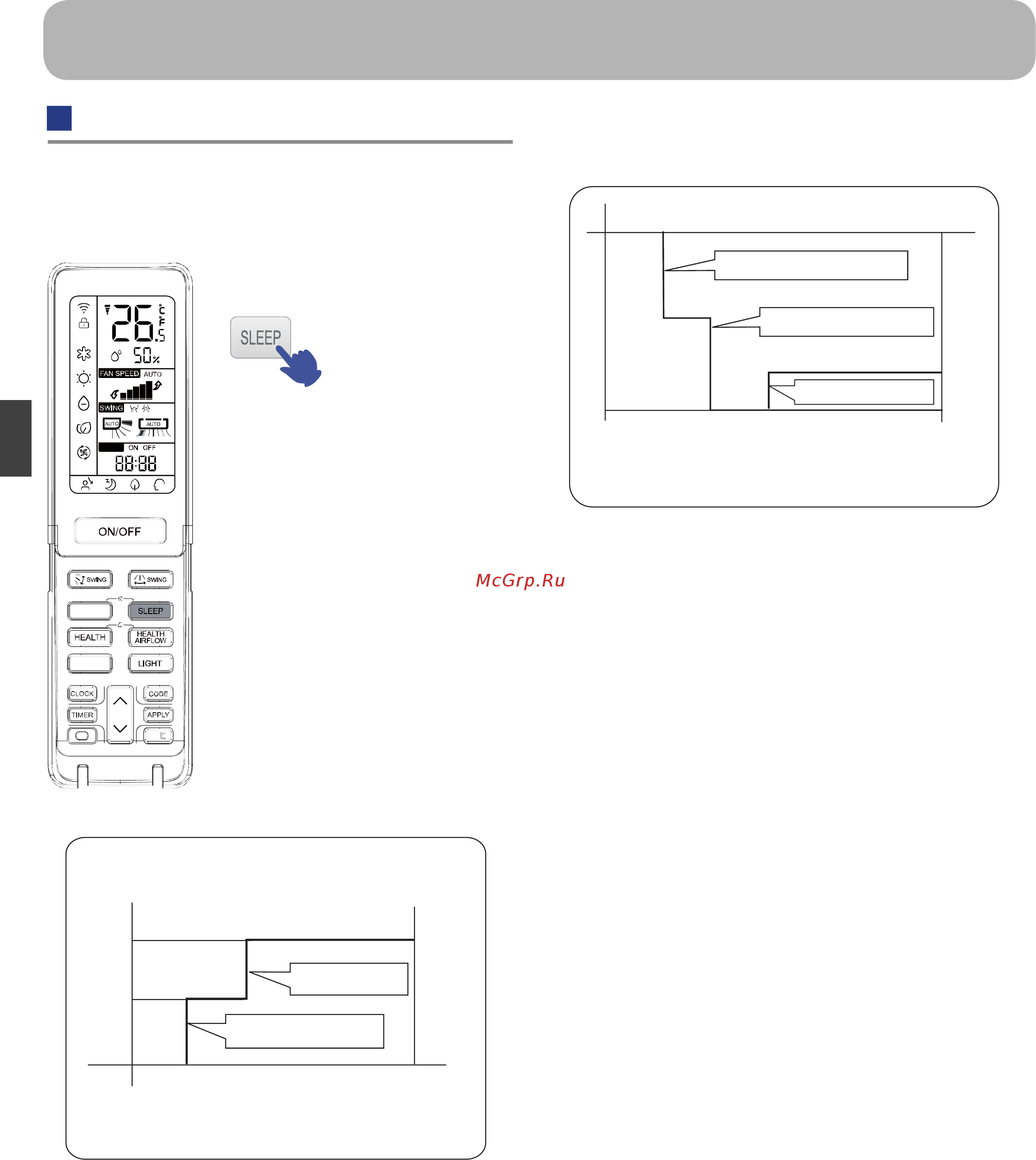

Перед тем как лечь спать, Вы можете просто нажать кнопку SLEEP, и
кондиционер перейдет в ночной режим, обеспечивая экономичное
энергопотребление и комфортный сон.
Нажмите кнопку SLEEP.
В зависимости от действующего рабочего режима
алгоритм функции SLEEP следующий:
1. Режим Охлаждения (COOL) или
Осушения (DRY)
После 1 часа работы в статусе SLEEP темпера-
турная уставка кондиционера увеличится на 1°C,
еще через 1 час работы температурная уставка
опять увеличится на 1°C; при таких параметрах
кондиционер продолжит работать 6 часов, а затем
выключится. Действующая температура будет
выше уставки, обеспечивая комфортность
микроклимата во время сна.
Окончание
функции SLEEP
Увелич. на 1°C
Увеличение на 1°C
2. Режим Нагрева (HEAT)
После 1 часа работы в статусе SLEEP темпертурная уставка
кондиционера снизится на 2°C, еще через 1 час работы темпера-
турная уставка опять снизится на 2°C; еще через 3 часа работы
температурная уставка увеличится на 1°C; при таких параметрах
кондиционер продолжит работать 3 часа, а затем выключится.
Действующая температура будет ниже уставки, обеспечивая
комфортность микроклимата во время сна.
Начало функции
SLEEP
Окончание
функции SLEEP
Режим Нагрева (HEAT)
Температурная
уставка
Выключение
кондиционера
1 час
Увеличение на 1°C
Уменьшение на 2°C
Уменьшение на 2°C
3. Интеллектуальный автоматический режим (SMART)
Алгоритм функции SLEEP будет определяться действующим
рабочим статусом (Нагрев, Охлаждение), автоматически выбирае-
мым системой управления.
4. Если функция SLEEP настроена на 8 часов работы, нельзя
менять настройки времени.
Когда кондиционер работает по программе таймера (TIMER),
функцию SLEEP активизировать нельзя.
Функция SLEEP будет отменена, если после её активизации
пользователь задействует программу таймера.
Кондиционер начнет работать в режиме включения по таймеру
(TIMER ON), если и функция SLEEP и функция программы таймера
были задействованы одновременно.
По истечении времени действия любой из функций кондиционер
автоматически выключается, а вторая функция отменяется.
Функция Авторестарта
При начальном включении кондиционера компрессор запускается
только по истечении 3 минут после запуска. При возобновлении
подачи питания после аварийного отключения электросети
кондиционер запустится автоматически, а через 3 минуты после
этого включится компрессор.
Примечание:
Нажмите кнопку SLEEP 10 раз в течение пяти секунд, после чего
прозвучат четыре звуковых сигнала и функция Авторестарта будет
активизирована. Чтобы отключить функцию, снова нажмите кнопку
SLEEP 10 раз за пять секунд, после чего прозвучат два звуковых
сигнала.
