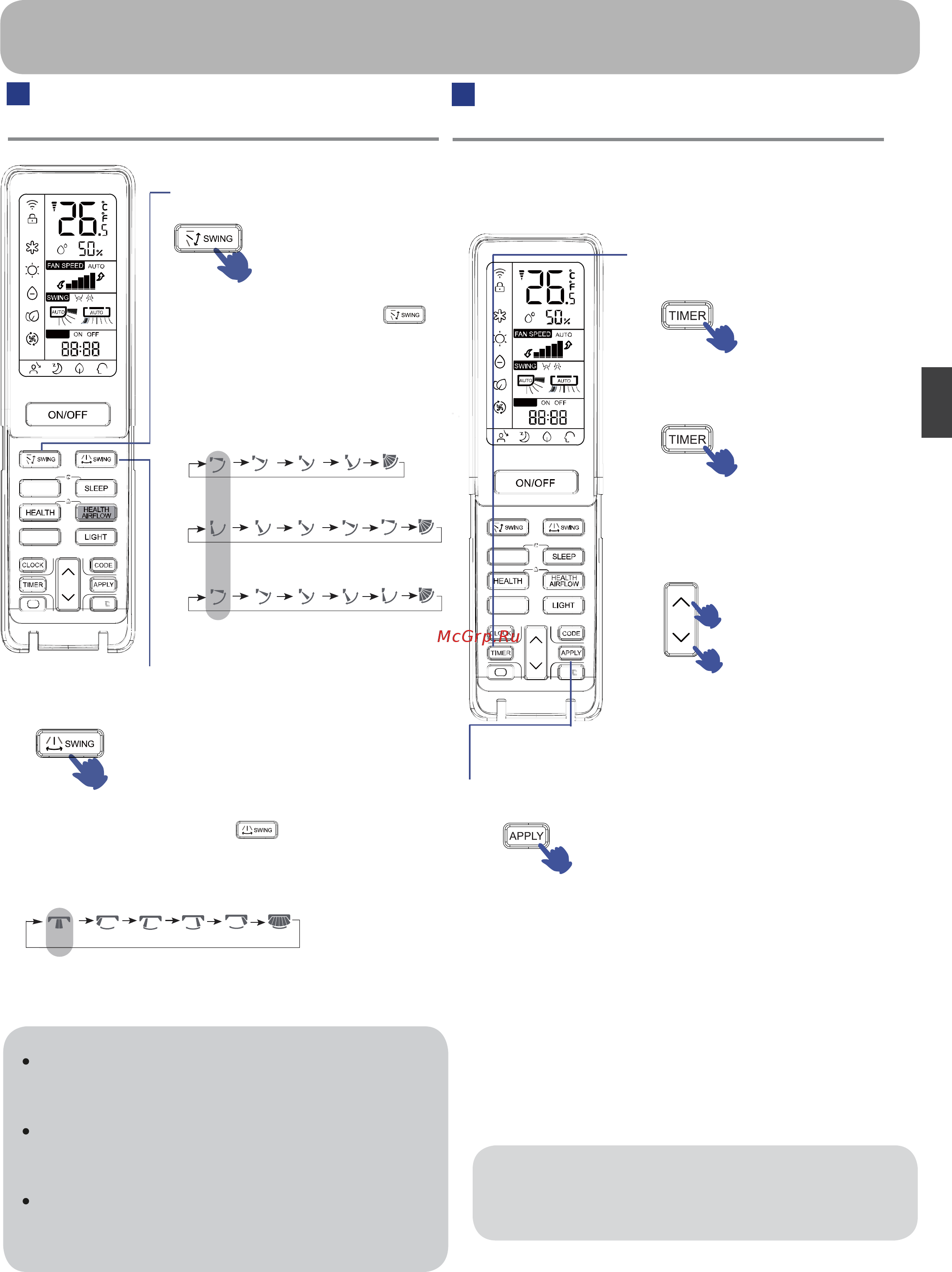

Регулирование направления
воздухораспределения (SWING)
Эксплуатация
Вкл. /Выкл. по программе таймера
(TIMER)
1
1
2
3
ОХЛАЖДЕНИЕ/ОСШЕНИЕ:
1
2
НАГРЕВ:
АВТО (SMART):
Исходная
позиция
6
Кнопка регулирования направ-
ления потока воздуха вверх‐
вниз
Кнопка регулирования направления
потока воздуха влево-враво
При каждом нажатии кнопки SWING
направление воздухораспределения
посредством изменения позиционирования
горизонтальных жалюзи будет в зависимости
от заданного рабочего режима меняться
следующим образом (индикация на дисплее
пульта):
При каждом нажатии кнопки SWING направ-
ление воздухораспределения посредством
изменения позиционирования вертикальных жалюзи
будет меняться следующим образом (индикация на дисплее
пульта):
Исходная
позиция
Примечание:
В условиях высокой влажности на выходном воздушном
отверстии кондиционера может образовываться конден-
сат, если вертикальные жалюзи направлены влево или
вправо.
В режиме охлаждения или осушения не рекомендуется
удерживать горизонтальные жалюзи в нижнем положе-
нии в течение длительного времени, чтобы избежать
образование конденсата на корпусе блока.
Так как холодный воздух всегда стремиться опускаться
вниз, то для обеспечения лучшей циркуляции воздуха и
создания более комфортных условий в режиме охлажде-
ния не следует направлять воздушный поток вниз.
Перед использованием функции таймера настройте часы реального времени
(CLOCK). С помощью таймера можно запрограммировать автоматическое
включение (ON) или выключение (OFF) кондиционера. Например, включение
перед тем, как Вы проснетесь утром или перед тем, как Вы вернетесь домой,
а выключение - после того, как Вы ложитесь спать.
Выберите требуемый рабочий
режим.
Нажмите кнопку TIMER.
Нажмите кнопку TIMER.
На дисплее пульта
будет мигать
TIMER ON
.
На дисплее пульта будет
мигать
TIMER OFF
.
Установка требуемого времени.
При каждом нажатии кнопки происходит
увеличение или уменьшение значения времени
на 1 минуту. При удерживании кнопки выполняет-
ся быстрое изменение значения.
Включение/выключение по таймеру можно
запрограммировать на сутки (24 часа).
Подтверждение заданного значения.
После установки требуемого значения времени Включения (ON) или
Выключения (OFF) по таймеру нажмите кнопку APPLY для подтвержде-
ния заданного времени и сохранения его в программе таймера.
Установите требуемое время выклю-
чения (OFF).
Установите требуемое время включе-
ния (ON).
Для отмены функционирования кондиционера по
программе таймера нажмите кнопку TIMER несколько
раз до тех пор, пока на дисплее не исчезнет надпись
«TIMER».
FAN MODE
TIMER
SMART
10
FAN MODE
FAN MODE
FAN MODE
TIMER
10
SMART
