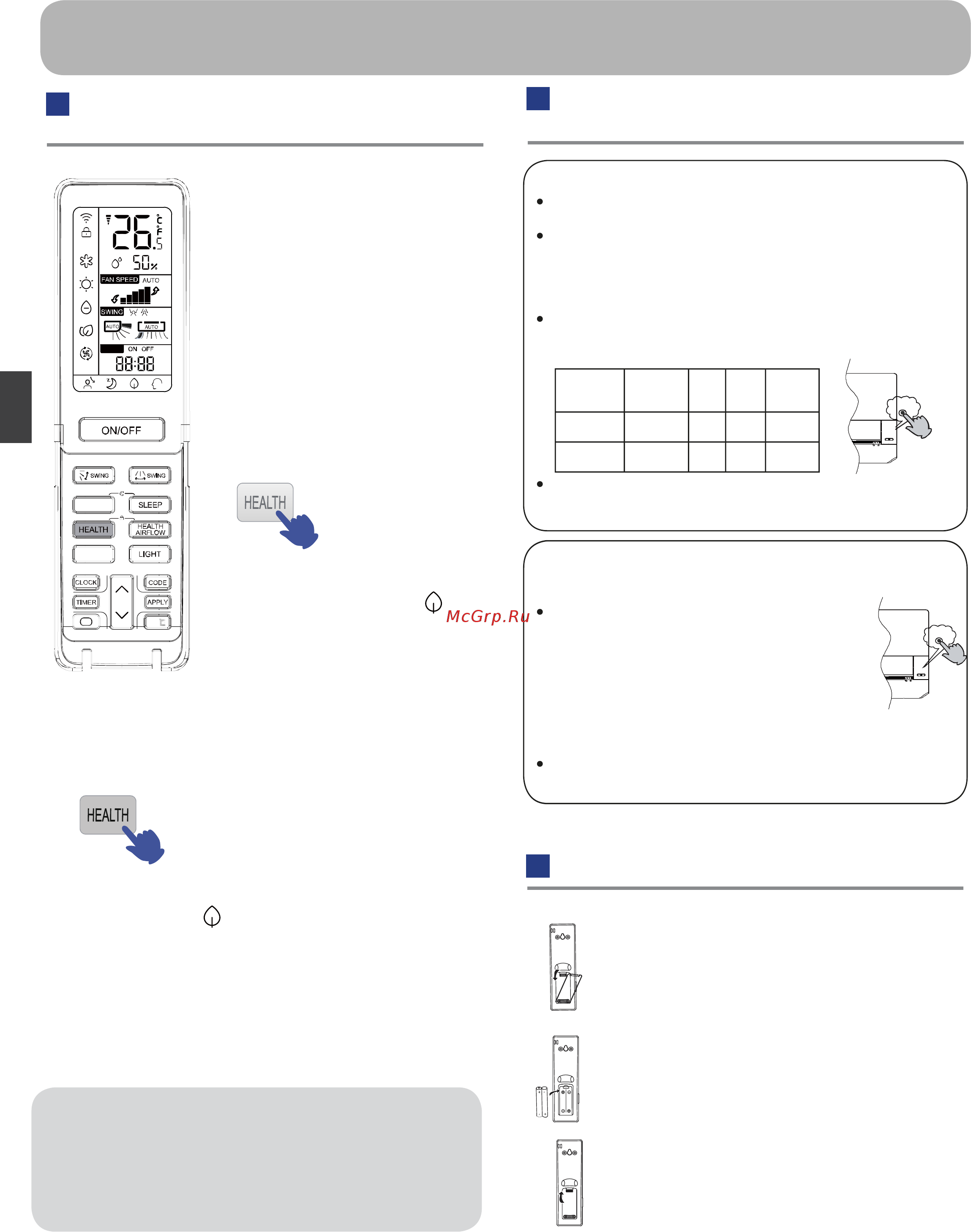

Для запуска функции тестирования используйте ту же кнопку на
панели внутреннего блока, что и при аварийном включении.
Функцию тестирования следует использовать для
проверки работоспособности кондиционера в условиях,
когда температура в помещении не выше 16°C. При
других условиях функцию тестирования активизировать
нельзя.
Нажмите на кнопку «аварийного включения» и
удерживайте ее более 5 секунд (при этом Вы услышите двойной
звуковой сигнал «Pi»), после этого отпустите кнопку «аварийного
включения».
Функция тестирования выполняется в режиме Охлаждения при
высокой скорости вентилятора.
.
Включение/Выключение без пульта ДУ:
Темп. в
помещении
Уставка
Режим
Timer
Режим
вентил.
Рабочий
режим
Выше
24 ºC 24 ºC -- AUTO COOL
Ниже 24 ºC 24 ºC -- AUTO HEAT
Функция тестирования:
Работа кондиционера без
пульта управления
Эксплуатация
9
Функция «Здоровый климат»
(HEALTH)
Установка батареек питания
Снимите крышку секции батареек.
1
2
3
Русский
(данная функция для некоторых моделей
недоступна)
Встроенный
в кондиционер высокоэффектив-
ный Water-ion генератор ионизирует
молекулы воды, расщепляя ее на катионы и
анионы, которые образуют соединения,
уничтожающие бактерии и вирусы, содержащиеся
в воздухе. Кроме того, модуль способствует
ускоренному оседанию пыли в помещении, что
способствует очистке воздуха.
Нажмите кнопку HEALTH.
После нажатия кнопки HEALTH на дисплее
пульта отобразится пиктограмма , и
активизируется функция ионизации и очистки
«Здоровый климат».
Для отключения функции «Здоровый
климат» нажмите кнопку HEALTH еще
раз. Пиктограмма на дисплее
исчезнет.
Функция «Здоровый климат» активна в любом рабочем
режиме при работающем вентиляторе внутреннего
блока. Если же этот вентилятор не работает, а функция
включена, то на дисплее пульта пиктограмма функции
отображается, но генерация ионов модулем Water-ion
не осуществляется.
Данной функцией можно воспользоваться, если пульт ДУ неиспра-
вен (например, разряжены батарейки) или утерян.
Для включения кондиционера нажмите на кнопку «аварийного
включения» на передней панели внутреннего блока. При этом
прозвучит одиночный звуковой сигнал («Pi»), подтверждающий
включение кондиционера в режим автоматического поддержания
температуры.
При первичном включении кондиционер будет автоматически менять
режимы Охлаждения и Нагрева в зависимости от текущей темпера-
туры внутри помещения.
При «аварийном включении» кондиционера невозможно поменять
температурную уставку и скорость вентилятора, а также использо-
вать режим Осушения или программу таймера.
Вставьте батарейки (2 шт. - тип R-03,
пальчиковые). При установке соблюдайте
полярность " + "/"-".
Закройте крышку секции батареек
питания.
FAN MODE
TIMER
10
SMART
.
Pi
Pi Pi
