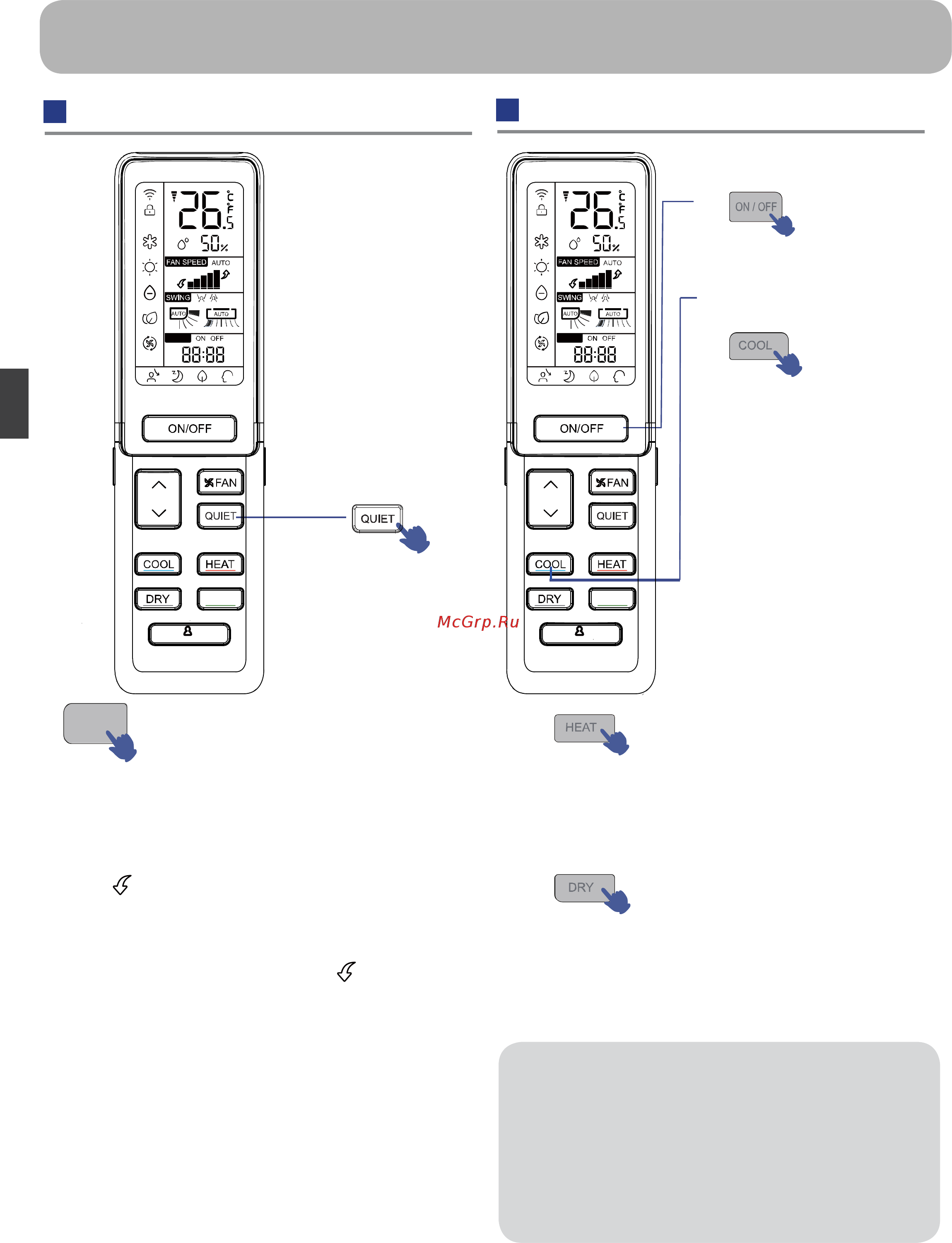

Режим QUIET можно использовать, когда требуется тихая работа
кондиционера во время отдыха, сна или чтения.
При нажатии кнопки QUIET на дисплее станет отображаться
иконка , и кондиционер перейдет на работу в бесшумном
режиме QUIET. При этом вентилятор автоматически переключа-
ется на низкую скорость вращения, предусмотренную для
режима AUTO вентилятора.
При повторном нажатии кнопки QUIET иконка исчезает,
бесшумный режим отключается, а кондиционер переходит на
обычный режим работы.
Бесшумный режим QUIET
Рабочие режимы COOL, HEAT, DRY
OperationЭксплуатация
Для входа в режим
нажмите кнопку QUIET
Включите
кондиционер.
Выберите требуемый
рабочий режим.
Нажмите кнопку COOL
для выбора режима
Охлаждения.
33
Русский
Нажмите кнопку HEAT для выбора режима
Нагрева
Нагрева.
Нажмите кнопку DRY для выбора режима
Осушения.
1. Если при работе в режиме Осушения (DRY) температу-
ра в помещении опускается ниже значения уставки + 2°
С, кондиционер автоматически переключается на
низкую (LOW) скорость вентилятора независимо от
заданной.
2. Беспроводной пульт может запоминать статус рабочего
режима. При последующем включении кондиционера
его работа возобновится в том режиме, в котором блок
был выключен.
QUIET
1
2
QUIET
TIMER
ECO SENSOR
TIMER
ECO SENSOR
SELF
CLEAN
SELF
CLEAN
