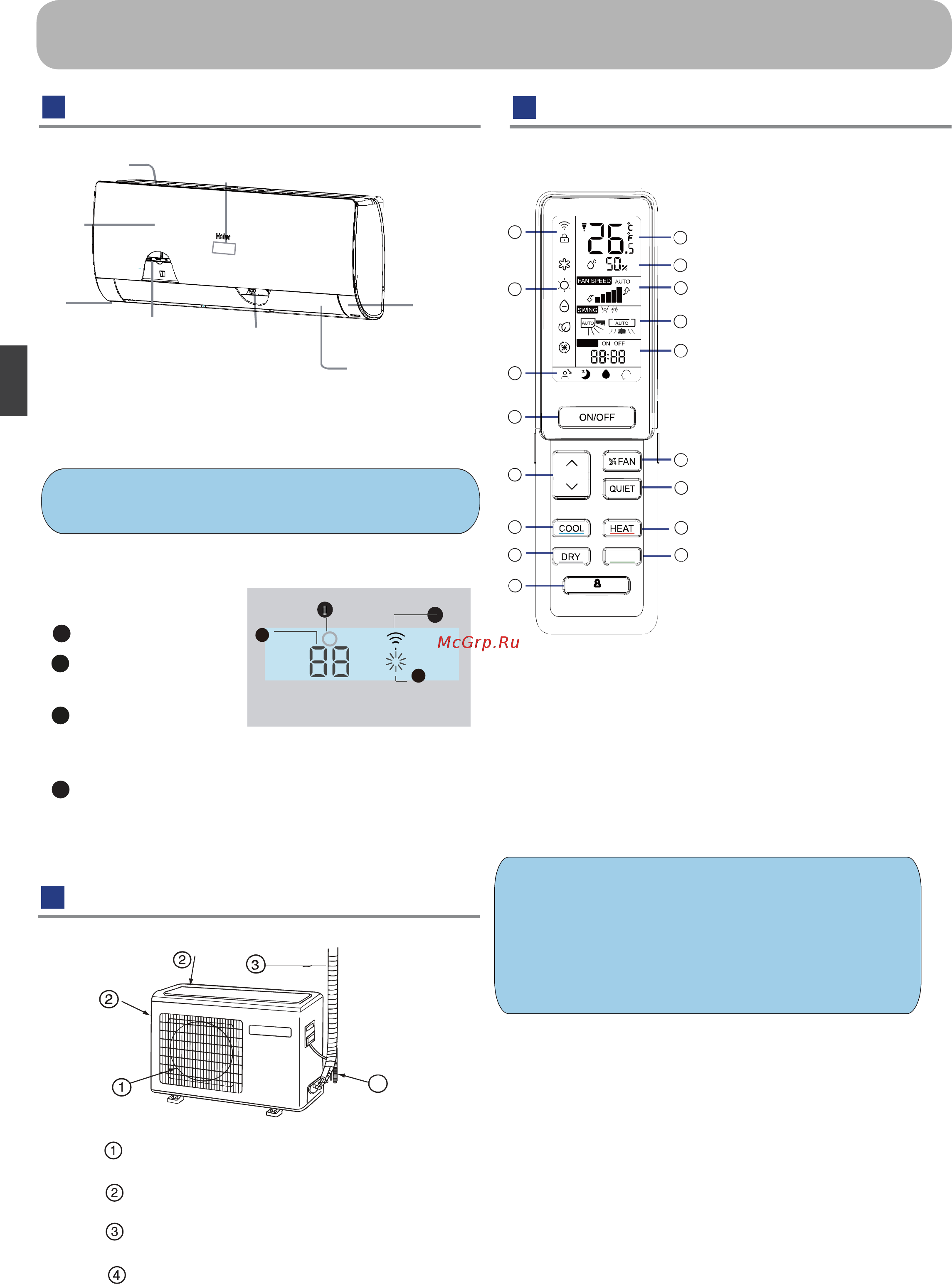

Основные элементы кондиционера
Внутренний блок
Наружный блок
Беспроводной пульт ДУ
Лицевая сторона пульта
ВЫХОД ВОЗДУХА
ПОДКЛЮЧЕНИЕ ТРУБНЫХ ЛИНИЙ
И ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ
ЗАБОР ВОЗДУХА
ДРЕНАЖНЫЙ ШЛАНГ
В зависимости от модели блока внешний вид фронталь-
ной панели поставляемого блока может отличаться от
показанной на рисунке.
1. Кнопка смарт-функции ECO SENSOR
2. Кнопка режима осушения (DRY)
3. Кнопка режима охлаждения (COOL)
4.
5.
.6 Индикатор статуса каждой функции
8. Дисплей WI-FI управления и блокировки
клавиатуры (LOCK)
7. Дисплей рабочего режима
9. Дисплей температуры (TEMP)
10.
Дисплей отн. важности
11. Дисплей скорости вентилятора
(FAN SPEED)
12. Дисплей режима свинга (SWING):
- направление потока вверх/вниз
- направление потока влево/вправо
14. Кнопка выбора скорости
вентилятора (FAN)
15. Кнопка бесшумного режима (QUIET)
16. Кнопка режима нагрева (HEAT)
17. Кнопка функции SELF CLEAN
13. Дисплей включения / выключения
по таймеру (TIMER ON/ TIMER OFF)
и реального времени (CLOCK)
Кнопка задания температурной уставки (TEMP)
Кнопка ВКЛ./ ВЫКЛ.
Дисплей блока
Приёмник ИК-сигнала
2
1
4
3
WI-FI управление
Температура в помещении
(При настройке с пульта ДУ
отображается температурная
уставка)
1
Забор воздуха
Русский
Фронтальная
панель
Выход
воздуха
Кнопка
Вкл./Выкл.
Светоиндикатор-
ный дисплей (за
панелью)
Горизонтальные
жалюзи (регулирова
-
ние потока вверх/вниз)
Вертикальные жалюзи
(регулирование потока
вправо/влево)
Воздушный фильтр
(за панелью)
ПРИМЕЧАНИЕ:
a) Для некоторых моделей дисплей влажности воздуха
неактивен.
b) Если в кондиционере предусмотрена функция WI-FI-
управления, нажмите на пульте кнопку Вкл./Выкл. и
удерживайте ее 5 сек, чтобы активизировать Wi-Fi при-
вязку. После задействования режима привязки сигнала
приложение APP укажет дальнейшие действия.
Индикатор рабочего
режима
(Горит во время
работы компрессора)
1
4
5
6
7
8
9
10
11
12
13
15
16
17
14
TIMER
3
2
ECO SENSOR
2
3
4
SELF
CLEAN
4
