ЗГ
1
02
- После запуска выполняется инициализация программы, при этом в нижней
частиокна,строкестатуса,отображаютсясоответствующиесообщения.

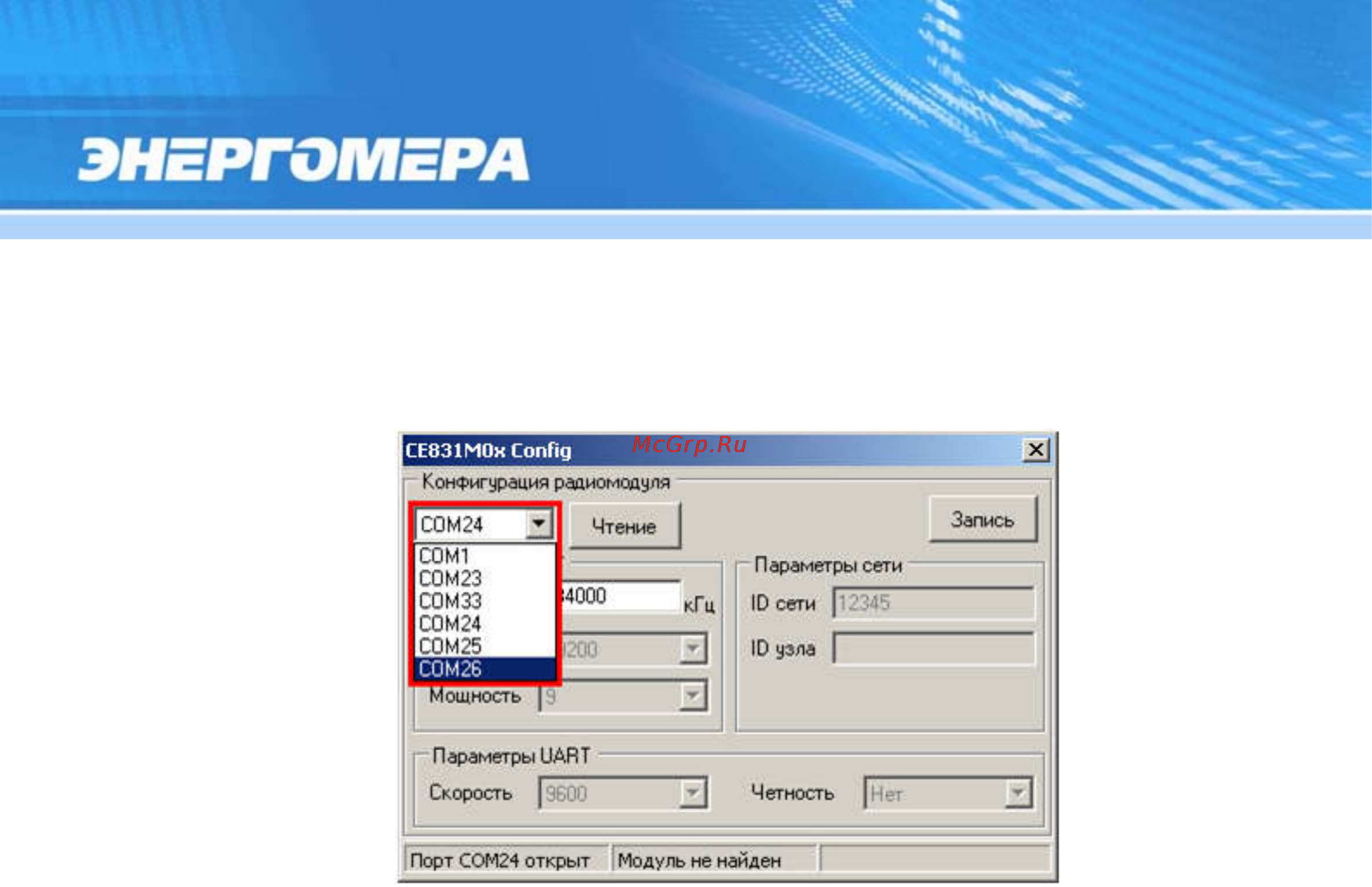

- УстановитьномерCOM-порта
, ккоторомуподключенсчетчик.
Рисунок5
4 – ИзменениеномераиспользуемогоСОМ-порта
- ПослевыборановогоСОМ-портанеобходимодождатьсясообщенияв строке
статуса (см. рисунок 54) о том, что открыт именно выбранный СОМ-порт
(ожидание1-3сек.).
- отключитьпитаниесчетчика;
- Подключить переходной кабель к разъему 19 счетчика и к интерфейсу
EI
A232ПЭВМ.
Примечание– РадиомодулиСЕ831М01.03иСЕ831М02.03конфигурируютсявсоставесобранного
счетчикаСЕ30x S3x посредствомвстроенноготехнологическогоинтерфейсаE
IA232,имеющеговыводы
наразъем19счетчика(РозеткаTJ1A-6P6C)иподключаемого(переходнымкабелем)кCOM-портуЭВМ
итехнологическогоПОCE831M0x Frequency Cahanger.
Переходной кабель для сопряжения технологического интерфейса E
IA232 радио-
модулясЭВМдолжен бытьраспаянсогласнотаблице:
