27
ПРИЛОЖЕНИЕ В
(информационное)

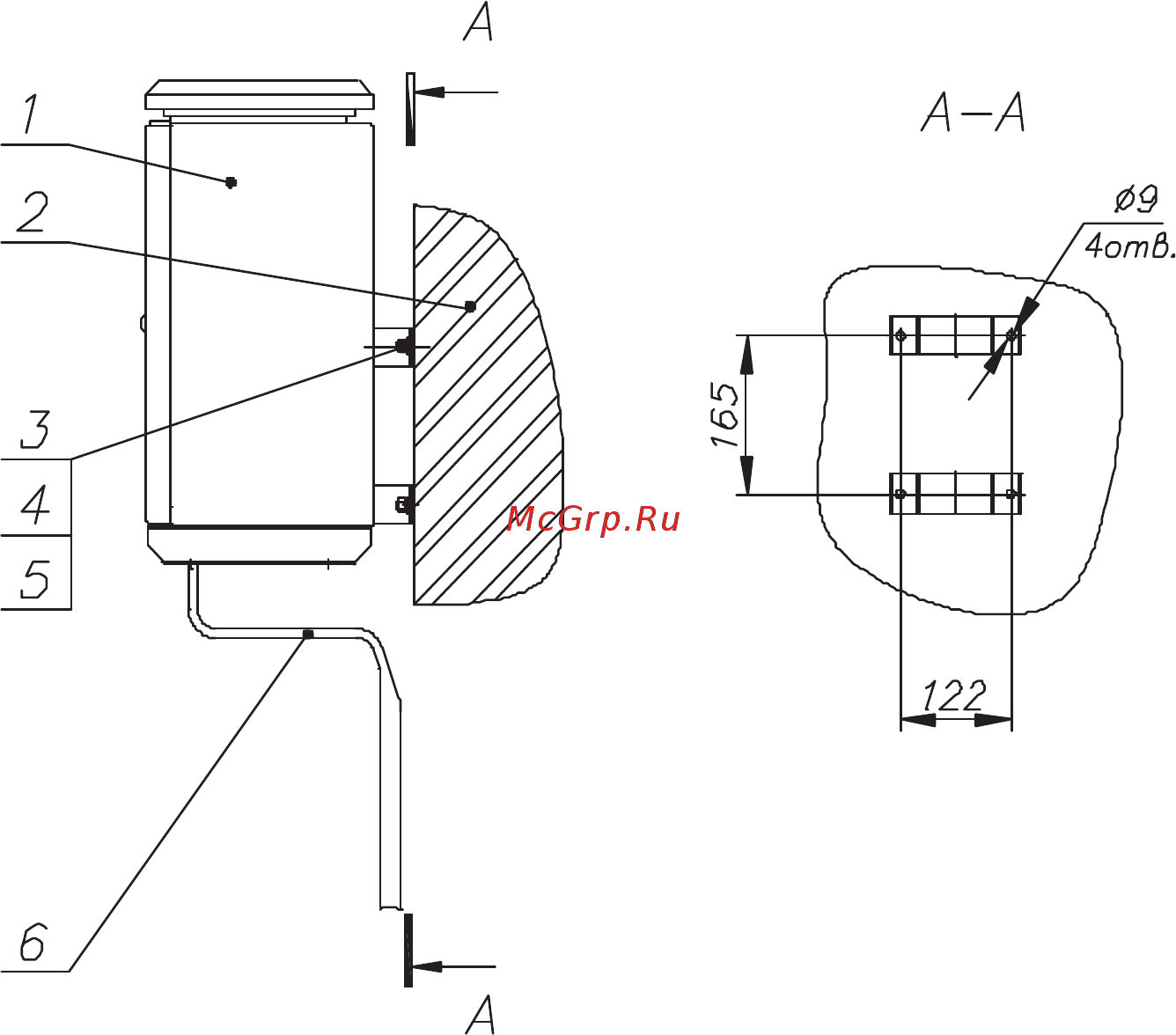

Способ установки блоков на вертикальном основании
1. Блок диодно-резисторный БДР-М2.
2. Вертикальная опора.
3. Гайка М8 (4шт.).
4. Шайба пружинная 8 65Г (4шт.).
5. Шайба плоская 8(4шт.).
6. Соединительные кабели.
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
31
АИКС.656131.058 РЭ
ПРИЛОЖЕНИЕ В
(информационное)
Способ установки блоков
на вертикальном основании
1. Блок диодно-резисторный БДР-М2.
2. Вертикальная опора.
3. Гайка М8 (4шт.).
4. Шайба пружинная 8 65Г (4шт.).
5. Шайба плоская 8(4шт.).
6. Соединительные кабели.
