36
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д

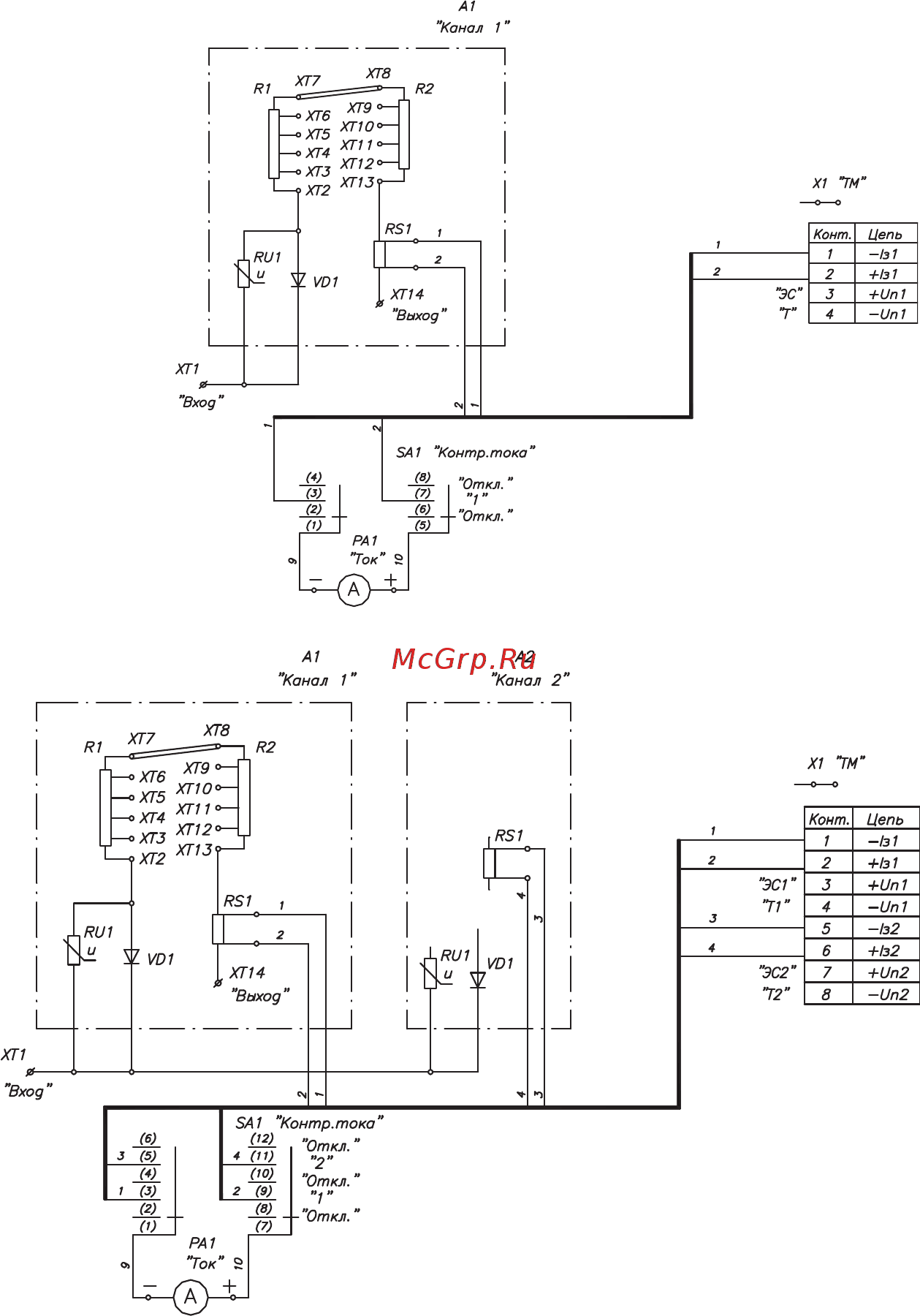

CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-1ТИ-У1
БДР-М2-15/25-2ТИ-У1
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
40
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-1ТИ-У1
БДР-М2-15/25-2ТИ-У1
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
40
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-1ТИ-У1
БДР-М2-15/25-2ТИ-У1
