Энергомера БДР-М2-15/25-3АИ-У1 [39/52] Cхемы электрические принципиальные
![Энергомера БДР-М2-15/25-4АИ-У1 [39/52] Cхемы электрические принципиальные](/views2/1538318/page39/bg27.png)
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
42
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-1А-У1
БДР-М2-15/25-2А-У1
Копировал:
Формат А4М
Изм. Лист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
43
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-3А-У1
БДР-М2-15/25-4А-У1
Копировал:
Формат А4М
Изм. Л ист № док ум. П одпись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
43
АИКС.656131.058 РЭ

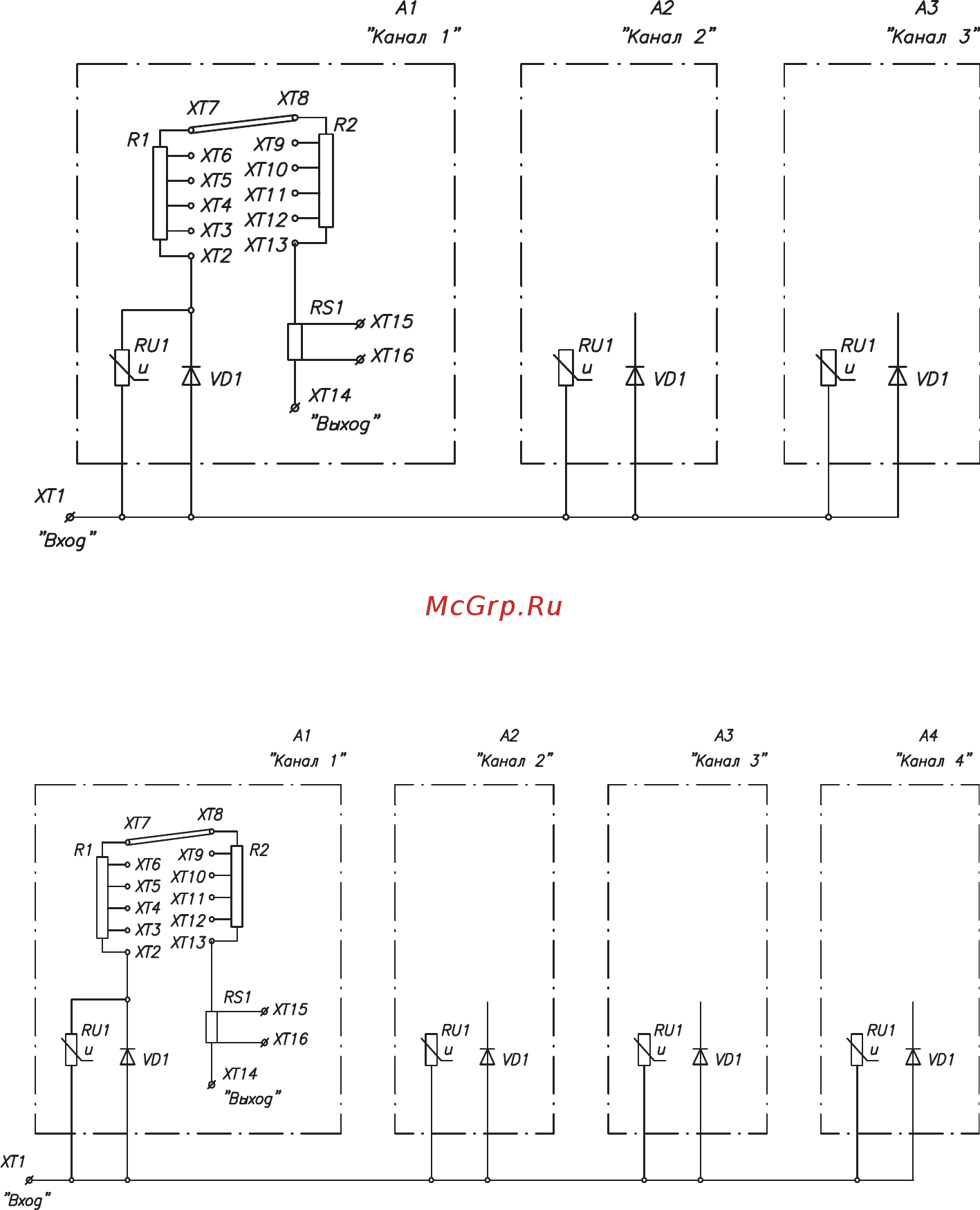

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-3А-У1
БДР-М2-15/25-4А-У1
39
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-3А-У1
БДР-М2-15/25-4А-У1
