Энергомера БДР-М2-15/25-3АИ-У1 [40/52] Аикс 56131 58 рэ
![Энергомера БДР-М2-15/25-3АИ-У1 [40/52] Аикс 56131 58 рэ](/views2/1538318/page40/bg28.png)
40

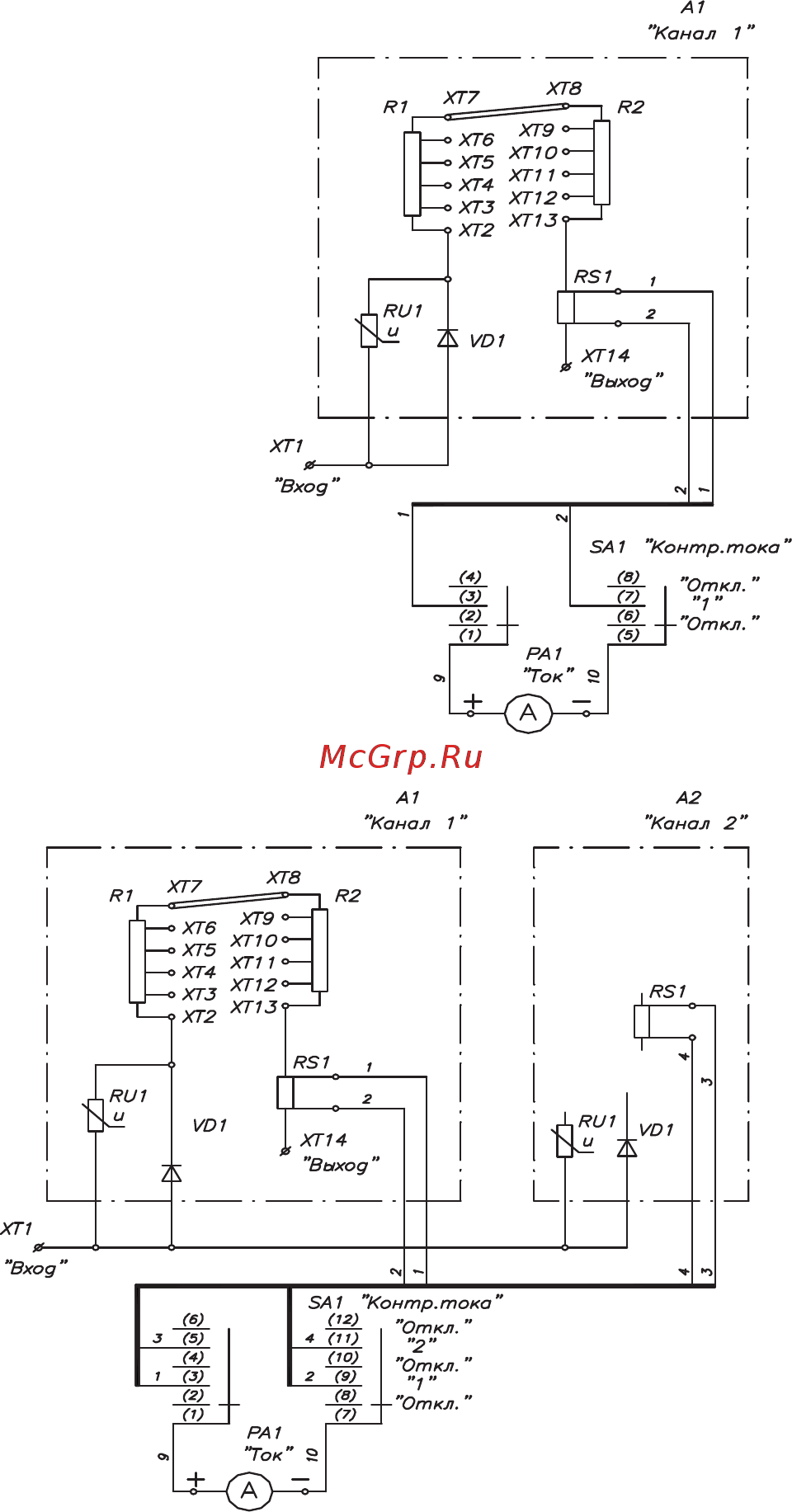

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-1АИ-У1
БДР-М2-15/25-2АИ-У1
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
44
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-2АИ-У1
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
44
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
CХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ
БЛОКОВ ДИОДНО-РЕЗИСТОРНЫХ «ЭНЕРГОМЕРА»
БДР-М2-15/25-2АИ-У1
