29
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Г

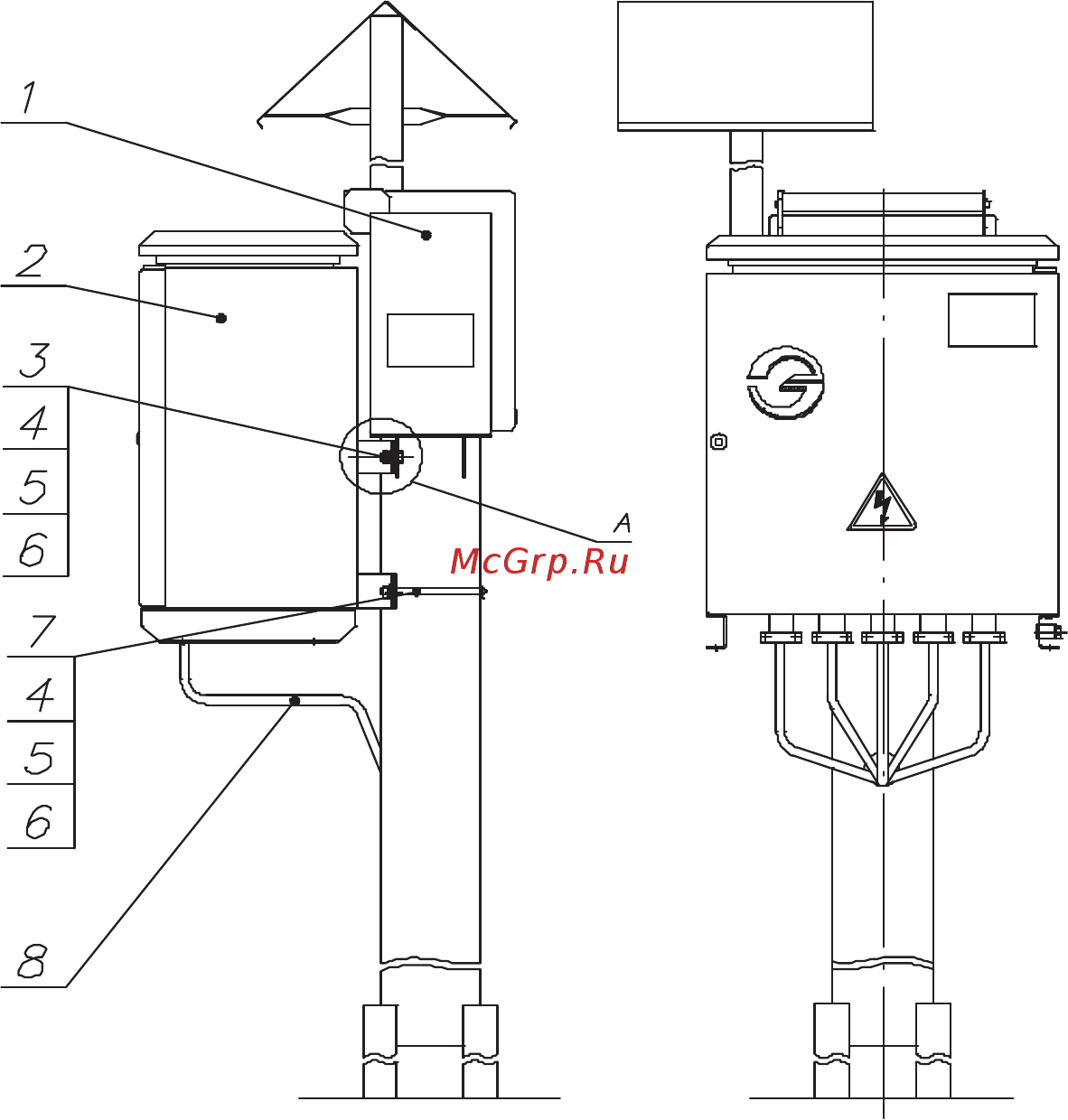

Способ установки блоков
Б Д Р -М 2-15/25-3(Т, И, ТИ, А, АИ)-У1,
БДР-М2-15/25-4(Т, И, ТИ, А, АИ)-У1
на контрольно-измерительный пункт (КИП)
1. Контрольно-измерительный пункт (КИП).
2. Блок диодно-резисторный
БДР-М2-15/25-3(Т, И, ТИ, А, АИ)-У1;
БДР-М2-15/25-4(Т, И, ТИ, А, АИ)-У1.
3. Болт М8х25 (2шт.).
4. Гайка М8 (4шт.).
5. Шайба пружинная 8 65Г (4шт.).
6. Шайба плоская 8 (6шт.).
7. Хомут РМЕА.745261.404.
8. Соединительные кабели.
Копировал:
Формат А4М
Изм. Л ист № док ум. П одп ись Дата
Л ист
ТУ 3415-004-10244915-96
Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
33
АИКС.656131.058 РЭ
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Г
Способ установки блоков
БД Р-М 2-15/25-3(
Т, И, ТИ, А, АИ)-У1,
БДР-М2-15/25-4(Т, И, ТИ, А, АИ)-У1
на контрольно-измерительный пункт (КИП)
НЕРГОМЕРА
1. Контрольно-измерительный пункт (КИП).
2. Блок диодно-резисторный БДР-М2-15/25-3(Т, И, ТИ, А, АИ)-У1;
БДР-М2-15/25-4(Т, И, ТИ, А, АИ)-У1.
3. Болт М8х25 (2шт.).
4. Гайка М8 (4шт.).
5. Шайба пружинная 8 65Г (4шт.).
6. Шайба плоская 8 (6шт.).
7. Хомут РМЕА.745261.404.
8. Соединительные кабели.
