Leuchten gleichzeitig mit der roten Alarmanzeige beide
grünen Betriebs-LED ohne dass eine Störungsmeldung
vorliegt , fördern die Pumpen eine momentan besonders
starke Zulaufmenge nicht schnell genug weg. In diesem
Fall warten Sie, bis die Zulaufmenge geringer wird. Die
Alarmmeldungen schalten dann selbständig aus.
Geschieht dies nicht, liegt ein Fehlbetrieb der Anlage vor.
Rufen Sie in diesem Fall bitte unseren Kundendienst.
Leuchtet die rote Alarmanzeige, ohne dass eine
Störungsmeldung vorliegt , und leuchtet keine oder nur
eine der grünen Betriebs LED, rufen Sie bitte unseren
Kundendienst.
HOMA ServCom-Contoller zum Programmieren und
Abrufen von Betriebsdaten als Zubehör erhältlich.
6.3. Phasenvertauschung
Bei 1Ph-Motoren ist eine Kontrolle der
Phasenfolge nicht notwendig, da diese
immer mit der korrekten Drehrichtung
laufen.
Falls die Anzeige für falsche Phasen-
folge am Steuergerät aufleuchtet, sind
2 Phasen des Netzanschlusses zu
vertauschen. Die Anlagen werden seri-
enmäßig mit CEE Netzstecker geliefert.

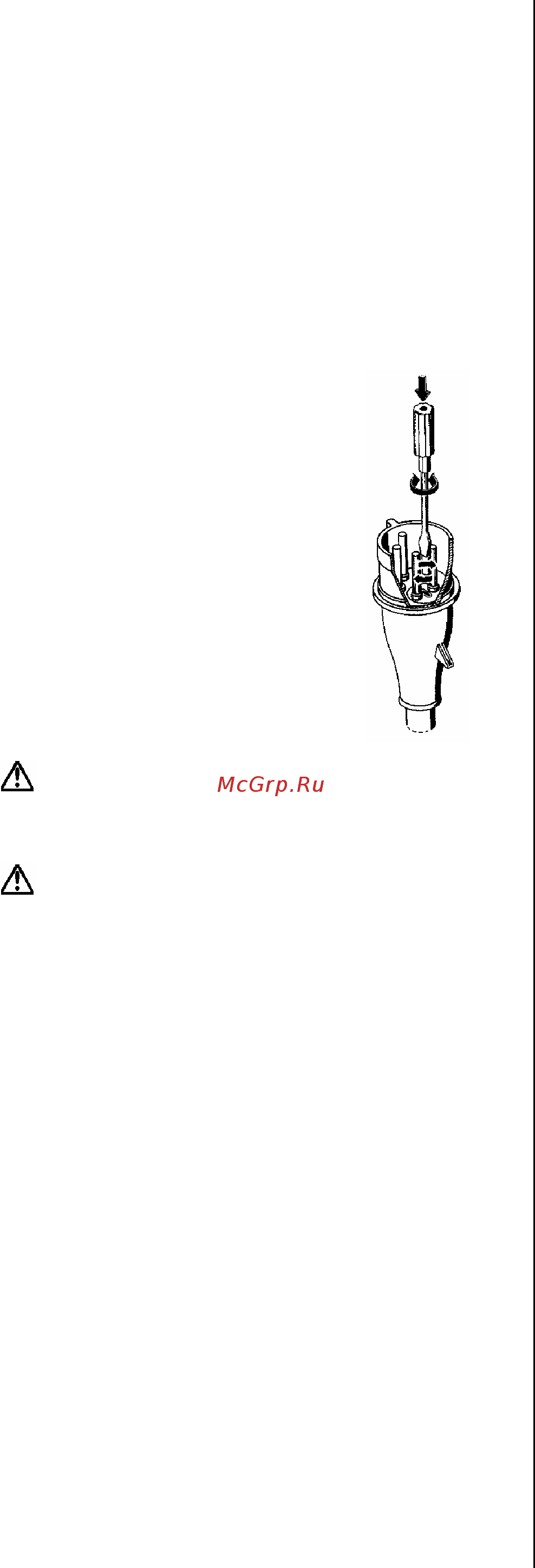

Die Phasenvertauschung erfolgt durch
180°-Drehung der runden Halterplatte
an den Steckerpolen mit einem
Schraubenzieher.
7. Montage und Installation
Bei Einbau der Anlage im Schacht ist die
Schachtöffnung nach Montage der Anlage mit einer
trittsicheren
Abdeckung zu versehen.
Folgeschäden z.B. durch eine Überflutung von
Räumen bei Störungen an der Pumpe hat der Betreiber
durch geeignete Massnahmen (z.B. Installation von
Alarmanlage, Reservepumpe o.ä.) auszuschliessen.
Die Hebeanlagen sind auf ebenem Boden waagerecht
aufzustellen und mit Spreizdübeln auftriebssicher zu
befestigen.
Neben den nationalen Vorschriften zur Unfallverhütung
sowie den allgemeinen Massnahmen im Bereich
Gesundheits- und Arbeitsschutz und der DIN 1986 für die
Installation von Hebeanlagen, beachten Sie bitte die
nachstehenden Hinweise:
• Die Anlage muss so installiert werden, dass die
Bedienungs- und zu wartenden Elemente leicht
zugänglich sind. Achten Sie darauf, dass genügend
Freiraum (ca. 50 cm) zwischen dem seitlichen Zulauf
und vorhandenen Wänden besteht.
• Montieren Sie in die Zulauf- und Druckleitung einen
Absperrschieber, um bei einer Wartung oder
eventuellen Demontage der Anlage die
Arbeitsschritte zu erleichtern.
• Zur Vermeidung von Ablagerungen in der
horizontalen Druckleitung muss die Leitung und die
Anlage für eine minimale Strömungsgeschwindigkeit
von 0,7 m/s ausgelegt sein, bei vertikalen Leitungen
mindestens 1,0 m/s.
• Der Zulauf kann am horizontalem Stutzen alternativ
über einen WC-Direktanschluss mit 180 bzw. 250
mm, oder ein DN 100 bzw. DN 50 Abflussrohr
erfolgen. Zusätzlich sind vertikale
Anschlussmöglichkeiten über Zulaufstutzen DN 50
und DN 100 vorhanden. Für den gewünschten
Anschluss ist jeweils die entsprechende Öffnung am
jeweiligen Zulaufstutzen des Behälters
abzuschneiden. Der Innendurchmesser der
Zulaufleitung und der des Zulaufstutzens müssen
aufeinander abgestimmt sein.
• Die Druckleitung muss mindestens einen
Durchmesser von DN 80 (Saniboy I, Saniboy I R,
Saniboy II, Sanimaster) bzw. DN 50 (Saniboy G,
Sanimaster G) besitzen und sollte nicht in engen
Bögen verlegt werden. Die Leitung muss über die
Rückstauebene geführt werden, d.h. sie muss stetig
steigend über dieses Niveau und anschliessend in
einer Schleife direkt zur Sammelleitung geführt
werden.
Bei der Hebeanlage Sanimaster G müssen die
Druckleitungen der einzelnen Pumpen nach den
Absperrschiebern mit einem Vereinigungsstück
zusammengeführt werden.
• Ein Einfrieren der Druckleitung ist auszuschliessen.
Es empfiehlt sich, die komplette Druckleitung bis zur
Rückstauebene ausreichend zu isolieren.
• Unmittelbar nach der Rückschlagklappe (bei Saniboy
I R, Saniboy II und Sanimaster im DN 80
Rückschlagklappengehäuse integriert) sollte in der
Druckleitung ein Absperrschieber montiert werden.
Die Modelle Saniboy I, Saniboy G und Sanimaster G
verfügen nicht über eine integrierte
Rückschlagklappe. Bei der Saniboy I ist eine DN 80-
Rückschlagklappe direkt auf den Druckflansch der
Anlage zu montieren, darüber der
Absperrschieber.
Anstatt des mitgelieferten DN 80 / DN 100
elastischen Übergangstücks kann bei Verwendung
einer DN 80
Druckleitung auch ein DN 80 / DN 80
Über-
gangsstück verwendet werden (als Zubehör lieferbar).
Bei den Anlagen Saniboy G und Sanimaster G
werden die Rückschlagklappe und Absperrschieber in
die Druckleitung unmittelbar nach dem 90°
Anschlusswinkel montiert (als Zubehör lieferbar).
• Für die einwandfreie Funktionsfähigkeit der
Niveausteuerung zur Entleerung des
Sammelbehälters ist es unbedingt erforderlich, den
Druckschlauch zwischen Sammelbehälter und
Steuergerät knickfrei und stetig steigend ohne
Schleife zu verlegen.
• Den Entlüftungsstutzen aufschneiden und eine DN
70 Entlüftungsleitung mit Hilfe des mitgelieferten
elastischem Übergangsstücks auf den
Sammelbehälter montieren. Die Entlüftungsleitung ist
verstopfungsfrei, gegen Abknicken gesichert zu
installieren. Die Leitung muss in Übereinstimmung
mit den örtlichen Vorschriften ins Freie geführt
werden.
• Das mitgelieferte/angeschlossene Schaltgerät ist in
Übereinstimmung mit den örtlichen Vorschriften an
der Wand überflutungssicher zu befestigen.
