Трехфазные ИБП L900II 3/3
11
3) В случае если в вашей поставке силовые модули поставляются отдельно от шкафа управления,
установите силовые модули внутрь ИБП и зафиксируйте их крепежными винтами.
Внимание:
• Необходимо учитывать вес модулей и осуществлять операции по установке силами не менее
двух человек.
• Модули должны быть вставлены до полного совмещения с крепежными отверстиями и
закреплены винтами.
2.4 Подключение ИБП
2.4.1 Выбор автоматического выключателя и кабеля
Для разной мощности ИБП используются кабели с жилами разного сечения. Использование кабеля или
автоматического выключателя, параметры которого не соответствуют параметрам ИБП, может быть опасно.
Кабель и автоматический выключатель должны выбираться с учетом максимально возможной величины
тока (таблица 2.1).
Выбор сечения силовых кабелей, а также автоматических выключателей следует осуществлять в
соответствии с правилами и рекомендациями по обустройству электроустановок местных контролирующих
органов.
Таблица 2.1 Значения максимального тока (при полной нагрузке)
Номинальная мощность ИБП
Входной ток (с учетом
устройства заряда
батарей), А
Выходной
ток, А
Ток разряда в цепи
постоянного тока,
32 батареи, А
10кВА
24
15
28
20кВА
39
30
55
30кВА
53
46
83
40кВА
78
61
110
60кВА
117
91
165
80кВА
156
121
220
100кВА
195
151
275
120кВА
234
182
330
2.4.2 Подключение
Для подводки кабеля используйте каналы и проходки, расположеннее во фронтальной части в нижней
панели ИБП (рисунки 2.5 и 2.6).

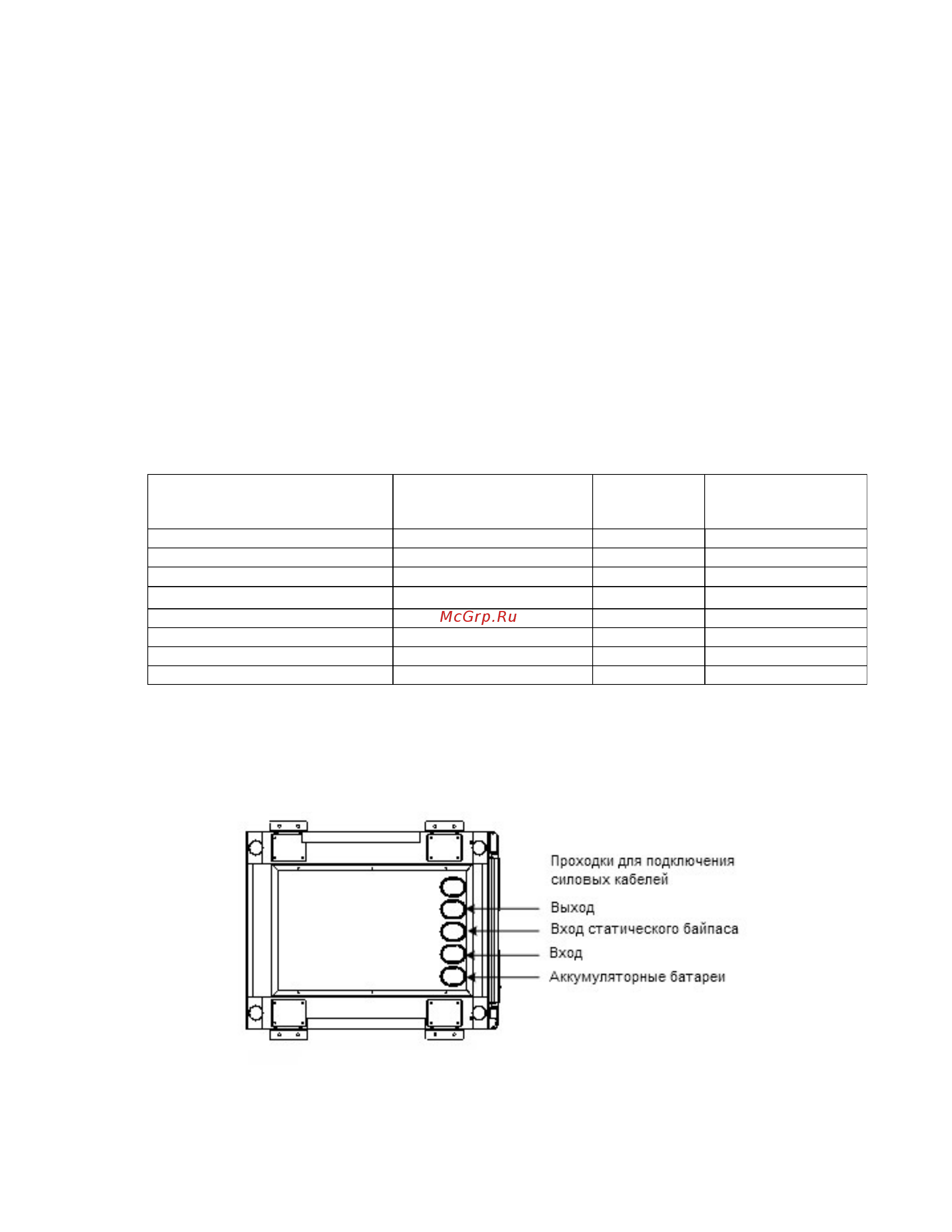

Рисунок 2.5. Проходки для ввода кабелей ИБП 10 кВА − 60 кВА
