Трехфазные ИБП L900II 3/3
60
Приложение 2. Уставки адреса(ов) силовых модулей
Уставка адреса силового модуля
Снимите заднюю панель с корпуса ИБП. На задней панели силового модуля ИБП расположена группа
переключателей (рисунок 2), при помощи которых устанавливается нумерация (адрес) используемых в ИБП
силовых модулей. Нумерация силовых модулей устанавливается производителем оборудования при
производстве, однако желательно проверить правильность этой уставки.
Переключатели должны находиться в следующих положениях
Положение переключателя (0 означает OFF, 1 означает ON)
1
2
3
4
5
10 кВА
1
0
0
0
0
20 кВА
1
0
0
0
0
30 кВА
1
0
0
0
0
40 кВА модуль 1 (верхний)
1
0
0
0
0
40 кВА модуль 2 (нижний)
0
1
0
0
0
60 кВА модуль 1 (верхний)
1
0
0
0
0
60 кВА модуль 2 (нижний)
0
1
0
0
0
80 кВА модуль 1 (верхний)
1
0
0
0
0
80 кВА модуль 2
0
1
0
0
0
80 кВА модуль 3 (нижний)
1
1
0
0
0
100 кВА модуль 1 (верхний)
1
0
0
0
0
100 кВА модуль 2
0
1
0
0
0
100 кВА модуль 3
1
1
0
0
0
100 кВА модуль 4 (нижний)
0
0
1
0
0
120 кВА модуль 1 (верхний)
1
0
0
0
0
120 кВА модуль 2
0
1
0
0
0
120 кВА модуль 3
1
1
0
0
0
120 кВА модуль 4 (нижний)
0
0
1
0
0

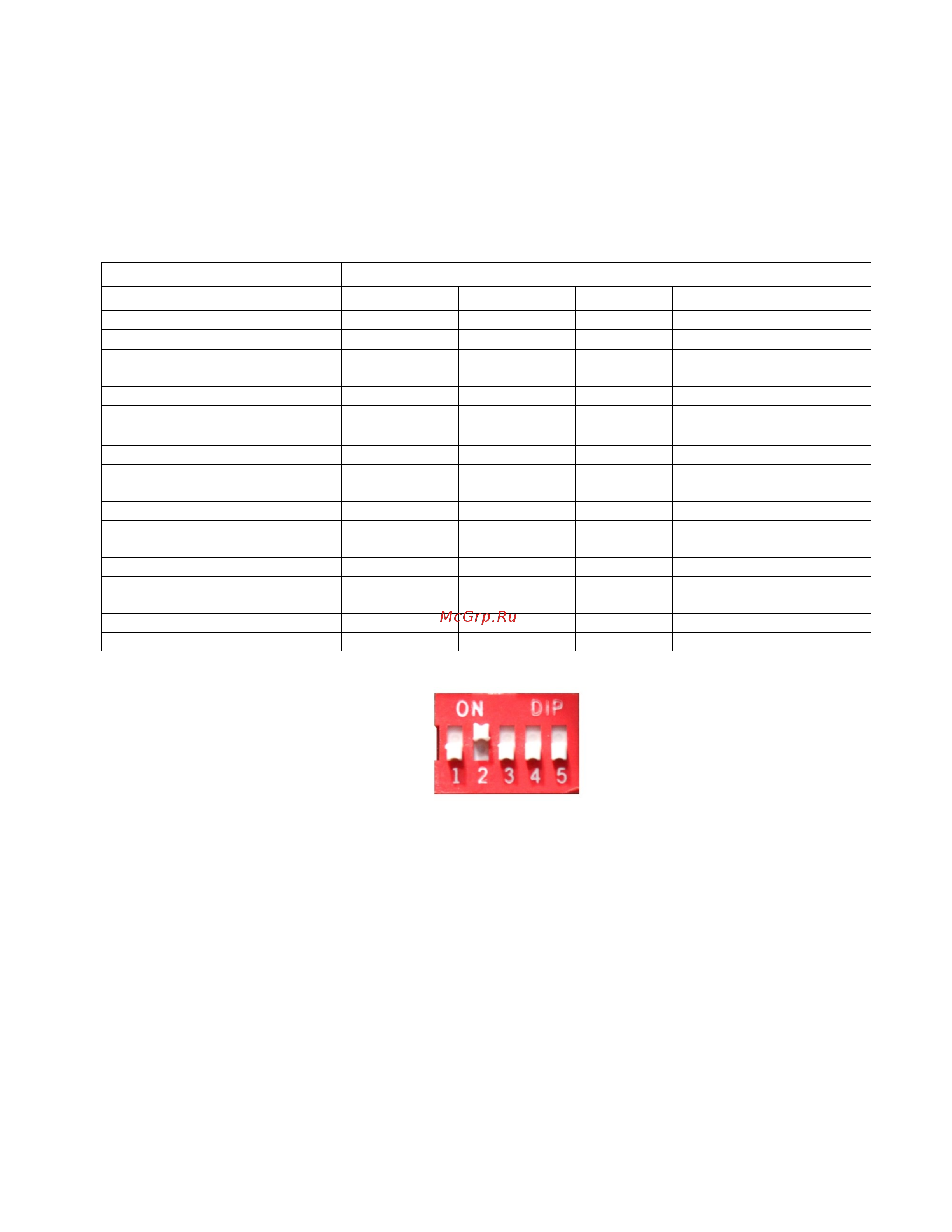

Рисунок 2 Переключатели установки адреса силовых модулей
Приложение 3. Уставки зарядного устройства.
