Трехфазные ИБП L900II 3/3
6

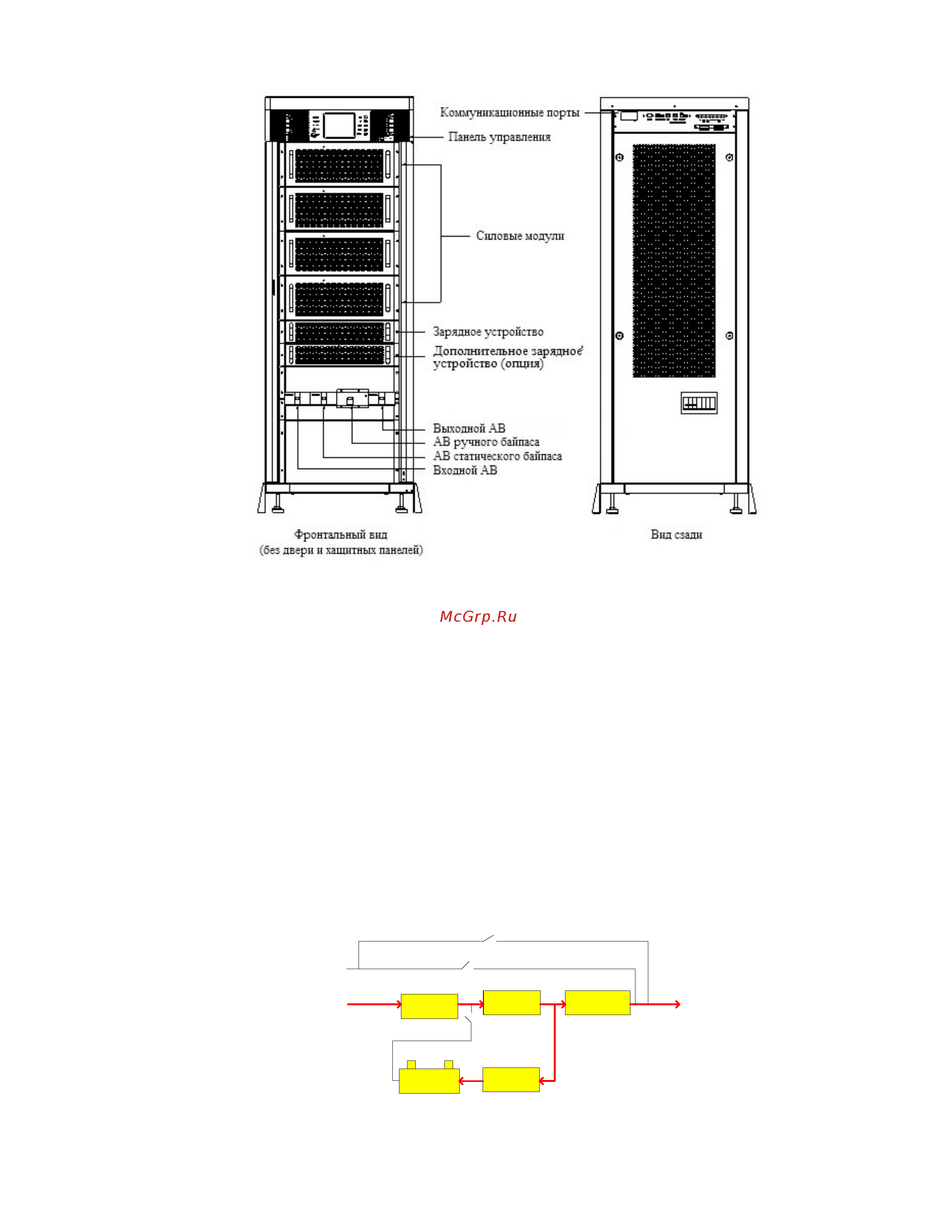

Рисунок 1.3 Структура ИБП мощностью 80 кВА − 120 кВА
1.3 Режимы работы ИБП
ИБП L900II 3/3 10 кВА − 120 кВА представляет собой систему с двойным высокочастотным
преобразованием напряжения (on-line). Основными режимами работы ИБП являются:
• нормальный режим
• режим работы от батареи
• режим статического байпаса (режим байпаса)
• режим технического обслуживания (режим ручного байпаса)
• режим частотного преобразователя
1.3.1 Нормальный режим
Нормальный режим – основной режим работы ИБП. Именно в данном режиме обеспечивается защита по
электроснабжению критичной нагрузки. В нормальном режиме (рисунок 1.3) электропитание переменного
тока подается от внешней сети на выпрямитель ИБП, выпрямитель подает постоянное напряжение на
инвертор, а инвертор снабжает бесперебойным электропитанием нагрузку. Одновременно выпрямитель
производит заряд АКБ, подавая постоянное напряжение на батарею через зарядное устройство.
AC/DC
rectification
Charger
DC/DC boost
BATTERY
+ -
DC/AC inverter
Out put
Main power
input
Maintenance bypass
Bypass
Рисунок 1.3 Схема нормального режима работы ИБП
