Трехфазные ИБП L900II 3/3

Раздел 4. Монтаж и эксплуатация параллельных систем.

На основе источников бесперебойного питания L900II 3/3 можно организовать параллельную систему.

Максимально допускается включать в параллель 6 источников либо максимальная суммарная мощность

параллельной системы должна быть не больше 360кВА.

Внимание!

Монтажные и пуско-наладочные работы параллельной системы ИБП могут осуществлять только

специалисты, прошедшие обучение и имеющие сертификат производителя оборудования.

Неквалифицированные действия технического персонала могут стать причиной порчи

оборудования.

4.1 Подключение параллельной системы

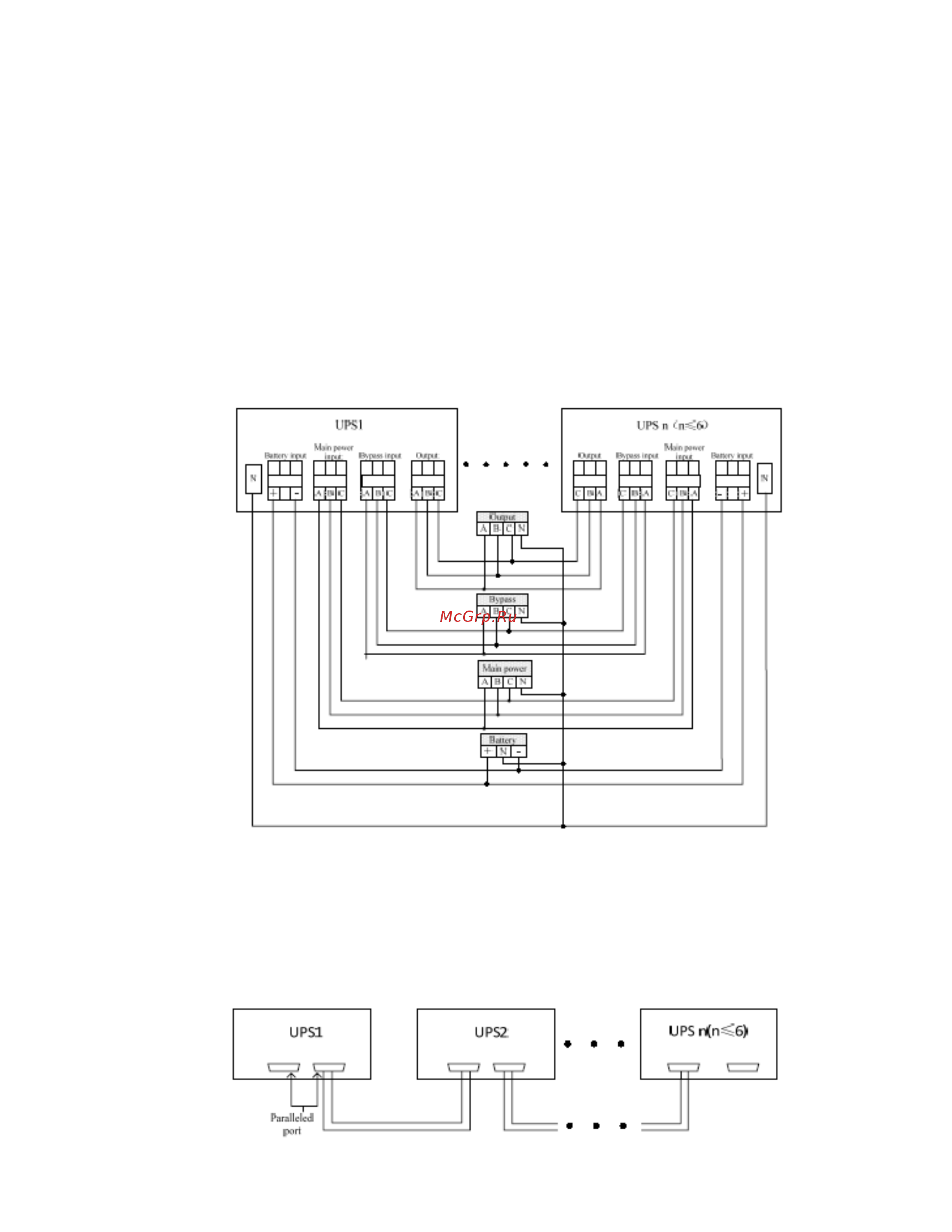

1. Подключите параллельно входы, входы статического байпаса, выходы и клеммы подключения

аккумуляторных батарей (если вы используете общий батарейный модуль для всех ИБП) всех источников

бесперебойного питания параллельной системы. Если каждый ИБП использует свой отдельный

батарейный модуль, то клеммы батарей соединять параллельно не нужно. Соединение в параллель

осуществляется в соответствии со схемой, представленной на рисунке ниже.

Подключите внешнее питание на вход и вход статического байпаса параллельной системы, внешние

аккумуляторные батареи и нагрузку.

2. В комплект поставки ваших ИБП должен входить коммутационный кабель(и) параллельной работы. Как

показано на рисунке ниже подключите коммутационный кабель(и) к параллельному порту каждого ИБП.

Параллельный порт расположен на задней панели ИБП. Максимально в параллельную работу можно

включать до 6 ИБП
