Трехфазные ИБП L900II 3/3

3.5 Переключения с байпасом сервисного обслуживания (ручной байпас).

Ваш источник бесперебойного питания оборудован сервисным (ручным) байпасом. Сервисный байпас

используется в случае необходимости полностью выключить ИБП, например, для проведения

профилактического обслуживания или ремонтных работ.

При выполнении переключения на сервисный байпас (активации сервисного байпаса) питание нагрузки не

прерывается, даже кратковременного. Однако следует понимать, что ИБП в режиме сервисного байпаса

нагрузку от сбоев внешнего электропитания не защищает

Внимание.

Строго соблюдайте инструкции, касательно активации сервисного байпаса и процедуры запуска

ИБП из сервисного байпаса. Нарушение оператором алгоритма переключений может привести к

выходу ИБП из строя. Производитель не несет ответственности за неисправности, возникшие

вследствие нарушения правил переключения из нормального режима в режим сервисного байпаса

и из режима сервисного байпаса в нормальный режим.

3.5.1 Переключение ИБП в режим сервисного байпаса из нормального режима.

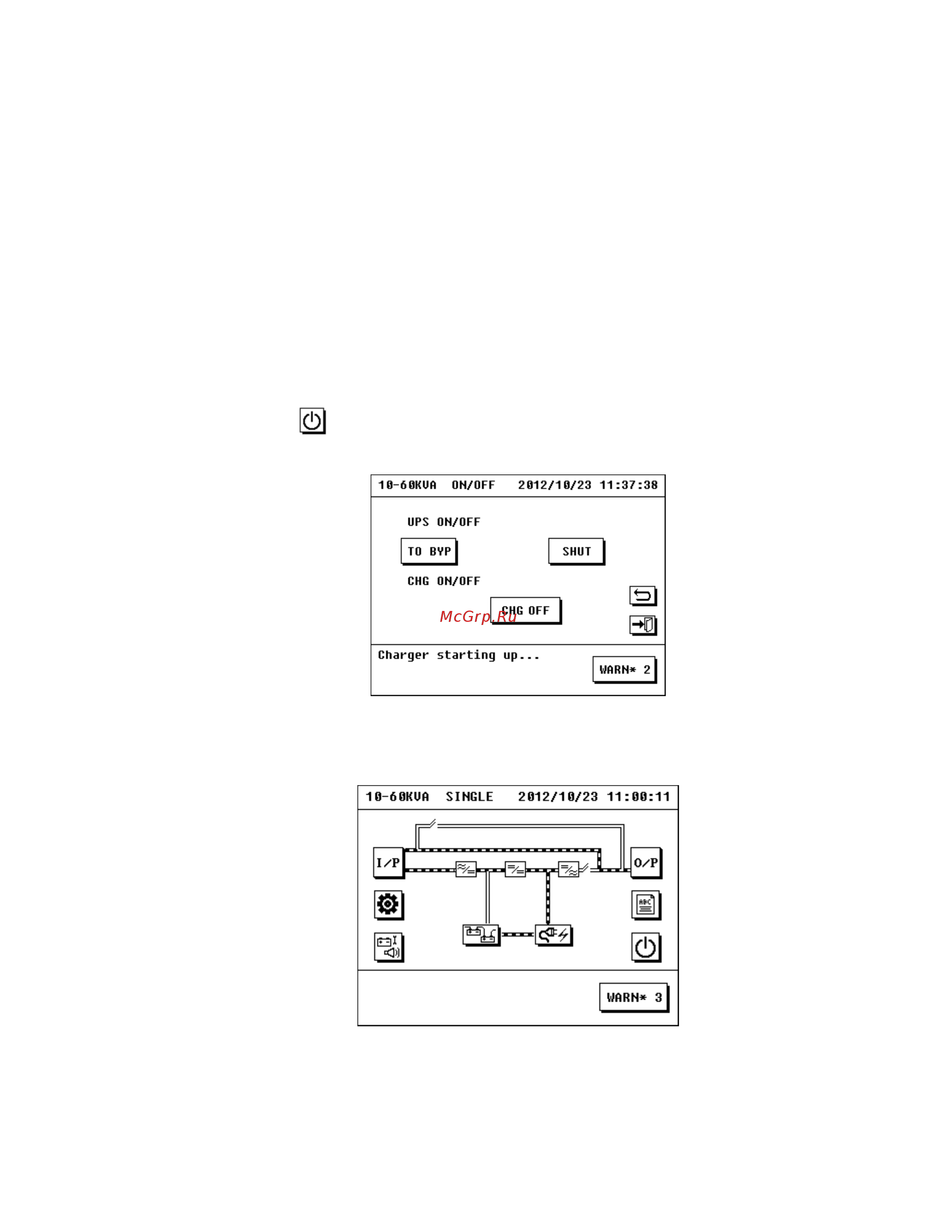

1. Нажмите на значок (вкл/выкл) в меню основного интерфейса, появится следующее меню:

2. Нажмите на значок “TO BYP”, а затем подтвердите сделанный выбор. Данным действие вы перевели

ИБП в режим статического байпаса. LCD-дисплей должен показать следующую картинку.

3. Снимите защитную панель ручного байпаса и включите автоматический выключатель сервисного

байпаса “MANUAL BYPASS”. Теперь питание нагрузки осуществляется параллельно по цепи

статического байпаса и по цепи ручного байпаса.

4. Отключите автоматический выключатель батарей (только для ИБП с внешними АКБ)
