Tascam AE-4D [32/80] Panel trasero
![Tascam AE-4D [32/80] Panel trasero](/views2/1553170/page32/bg20.png)
32
TASCAM AE-4D

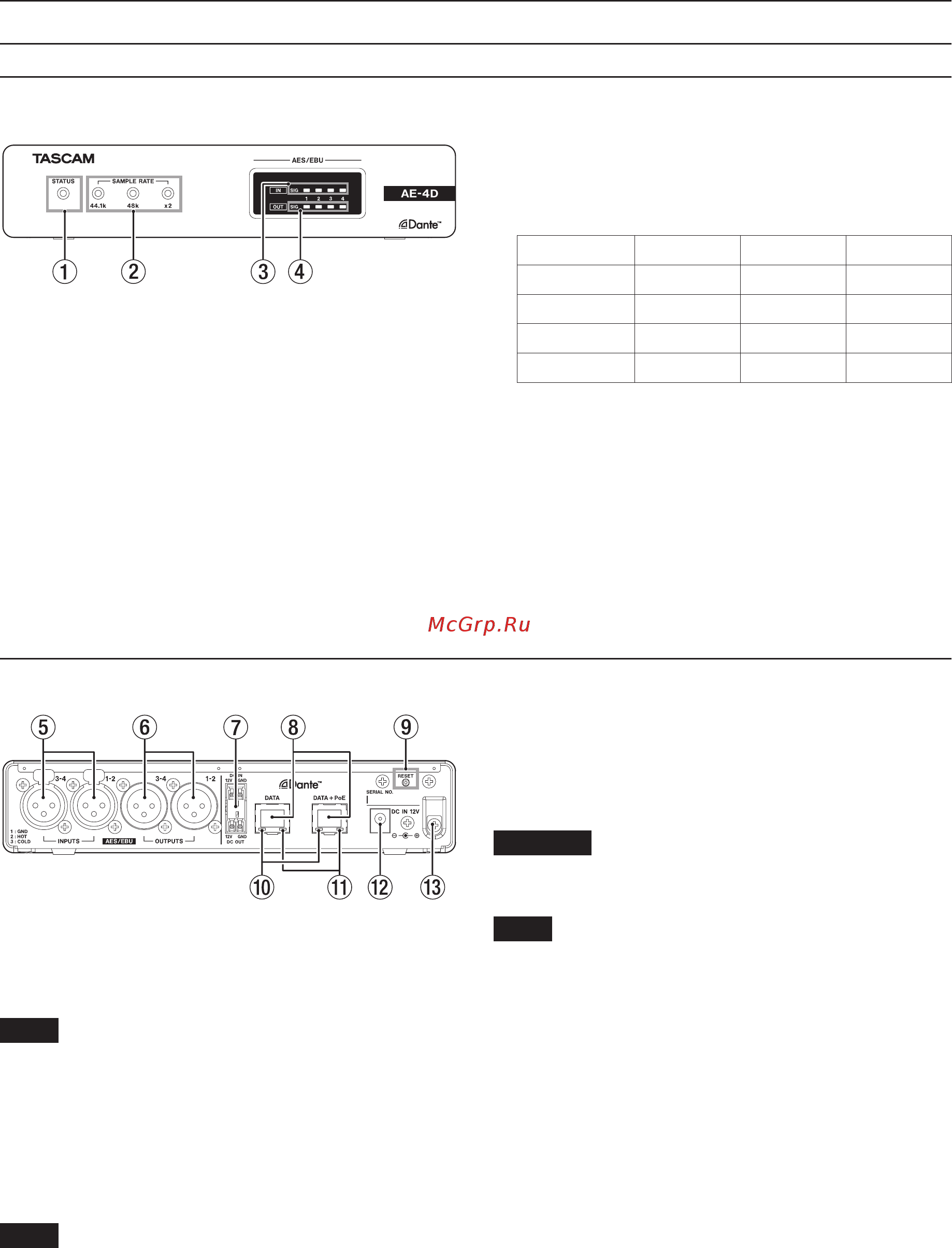

Nombres y funciones de las partes
Panel frontal
1 Indicador STATUS
Este indicador STATUS parpadea en azul en los
siguientes casos.
o Cuando no está conectado un cable LAN
o Cuando el módulo Dante no esté funcionando
correctamente
2 Indicador SAMPLE RATE
El estado encendido/apagado de los tres indicadores
SAMPLE RATE (44.1k, 48k y ×2) le muestra el estado de
frecuencia de muestreo de la unidad.
44.1 kHz 48 kHz x2
44.1 kHz Encendido Apagado Apagado
48 kHz Apagado Encendido Apagado
88.2 kHz Encendido Apagado Encendido
96 kHz Apagado Encendido Encendido
3 Indicadores IN SIG
Se iluminan cuando la unidad esté recibiendo sonido a
través de sus entradas digitales.
La señal será detectada como entrada cuando su nivel
supere los −60 dBFS.
4 Indicadores OUT SIG
Se iluminan cuando la unidad esté emitiendo sonido a
través de sus salidas digitales.
La señal será detectada como salida cuando su nivel
supere los −60 dBFS.
Panel trasero
5 Conectores AES/EBU IN
Estos son conectores de entrada audio digital
balanceados en formato XLR AES3-2003/IEC60958-4
(AES/EBU).
NOTA
Cuando la frecuencia de muestreo sea 88.2 ó 96 kHz,
use el conector AES/EBU IN 1-2. En ese caso no podrá
usar el conector AES/EBU IN 3-4.
6 Conectores AES/EBU OUT
Estos son conectores de salida audio digital
balanceados en formato XLR AES3-2003/IEC60958-4
(AES/EBU.
NOTA
Cuando la frecuencia de muestreo sea 88.2 ó 96 kHz,
use el conector AES/EBU OUT 1-2. En ese caso no podrá
usar el conector AES/EBU OUT 3-4.
7 Conectores DC IN/DC OUT
El conector DC-IN está arriba y el DC-OUT abajo. (El de
la izquierda es 12V y el de la derecha masa).
Estos conectores permiten la toma de alimentación en
cadena.
ATENCIÓN
Desconecte el adaptador de corriente antes de realizar
ninguna conexión en esta tomas DC IN y DC OUT.
NOTA
i
Puede conseguir la alimentación en cadena por medio
de estos conectores DC OUT y DC IN. De esta forma
puede conectar a la corriente hasta dos unidades.
i
Cuando reciban alimentación vía PoE, la primera unidad
de la cadena no recibirá corriente. En ese caso, utilice
un adaptador específico PS-P1220E (opcional) para dar
corriente a la primera unidad de la cadena.
8 Conectores DATA/DATA+PoE
Estos son conectores de transmisión Dante.
Úselos para conectar esta unidad a una red Dante.
Use el conector DATA+PoE para la conexión a un hub
que admita alimentación PoE. En ese caso, no necesitará
usar un adaptador de corriente.
Puede usar cualquiera de los conectores cuando use un
hub conmutador que no admita alimentación PoE.
9 Botón RESET
Esto reinicia los ajustes.
Manténgalo pulsado durante 5 segundos para reiniciar
todos los ajustes Dante. Manténgalo pulsado durante
