725Ex
Руководство пользователя
10
• Используйте Калибратор только в цепях с
совместимыми допустимыми параметрами.
При использовании Калибратора во
взрывоопасной зоне (если зона не признана
безопасной), не допускается подключение к
цепям, допустимые параметры которых
превышают указанные на концептуальном
чертеже контроля Fluke 725Ex. См.
"Взрывоопасные зоны".
Информация о сертификации
• P ( II 1 G EEx ia IIB 171 °C
0344 KEMA 04ATEX1303
• ) Класс I Div. 1 группы B,C и D
LR110460 класс I зона 0 Aex/Ex ia IIB
171 °C
2004.1573226
• Ta = -10 °C… +55 °C
• Изготовлено: Martel Electronics, Inc., 1F
Commons Drive
Londonderry, NH, USA
Знакомство с калибратором
Клеммы ввода и вывода
На рис. 2 показаны клеммы ввода и вывода
Калибратора. В таблице 3 объясняется их
использование.
V mA
LOO P
V mA
TC RTD
˚
C
˚
F
Hz
100%
25%
25%
RECALL
ZERO
MEAS
SOURCE
STORE
SETUP
0%
MULTIFUNCTION
PROCESS CALIBRATOR
725Ex
8
7
6
5
4
3
2
1
2004.1573266
LR110460
Zone 0 AEx ia IIB 171 C
I.S. Class I Div 1, Groups B,C,D
aly05f.eps

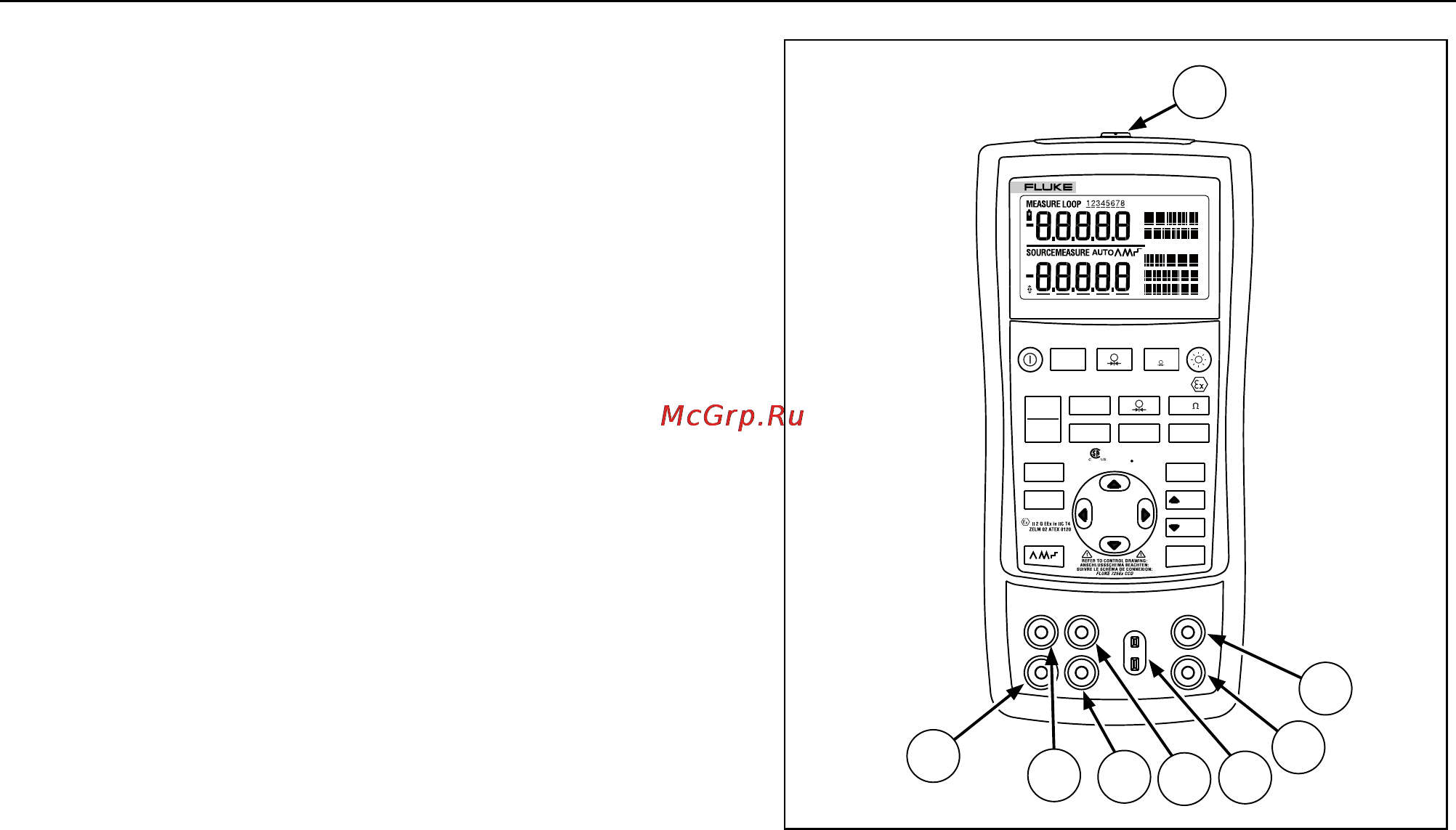

Рисунок 2. Клеммы и разъемы ввода и
вывода
