Fluke 725 ex [31/70] Измерение электрических параметров нижний экран
![Fluke 725 ex [31/70] Измерение электрических параметров нижний экран](/views2/1005538/page31/bg1f.png)
Multifunction Process Calibrator
Использование режима измерения
21
Измерение электрических параметров
(нижний экран)
Для измерения электрических параметров с
использованием нижнего экрана выполните
следующие действия:
1. Подключите Калибратор, как показано на
рис. 9.
2. При необходимости нажмите
M, чтобы
перейти в режим MEASURE (нижний экран).
3. Нажмите
V для напряжения или силы
постоянного тока или F для частоты и
сопротивления.
V mA
LOO P
V mA
TC RTD
˚
C
˚
F
Hz
100%
25%
25%
RECALL
ZERO
MEAS
SOURCE
STORE
SETUP
0%
MULTIFUNCTION
PROCESS CALIBRATOR
725Ex
2004.1573266
LR110460
Zone 0 AEx ia IIB 171 C
I.S. Class I Div 1, Groups B,C,D
aly43f.eps

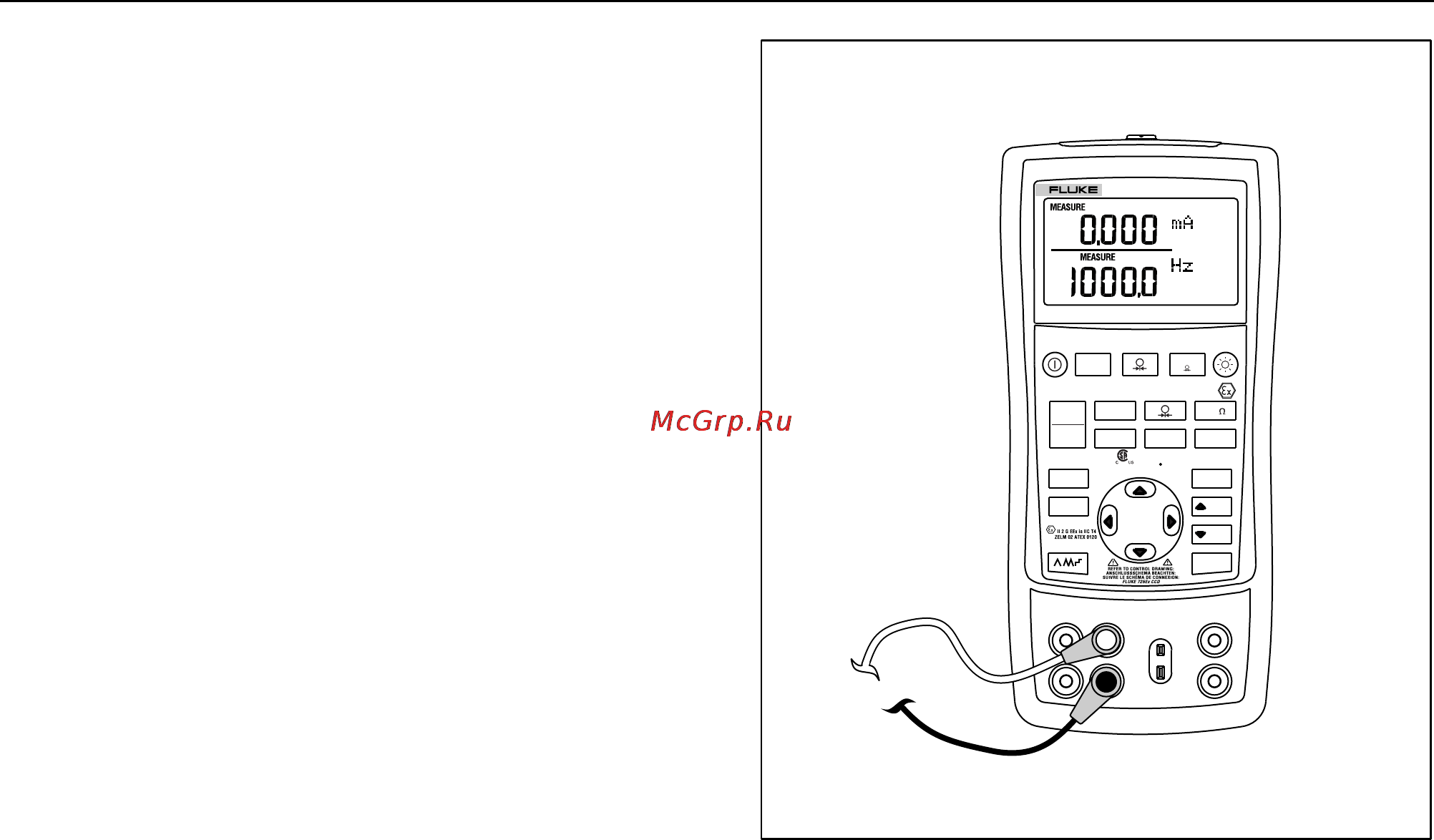

Рисунок 9. Измерение электрических
параметров
