Multifunction Process Calibrator
Использование режима моделирования
33
V
mA
MEASURE
SOURCE / MEASURE
30V 24mA MAX ALL TERMINALS
4W
3W
V
Hz
RTD
mA
+
mA
-
TC
COM COM
LOOP
V
mA
MEASURE
SOURCE / MEASURE
30V 24mA MAX ALL TERMINALS
4W
3W
V
Hz
RTD
mA
+
mA
-
TC
COM COM
LOOP
+
–
+
–
Общий
Общий
V
mA
Hz
+ mA
gbj16f.eps

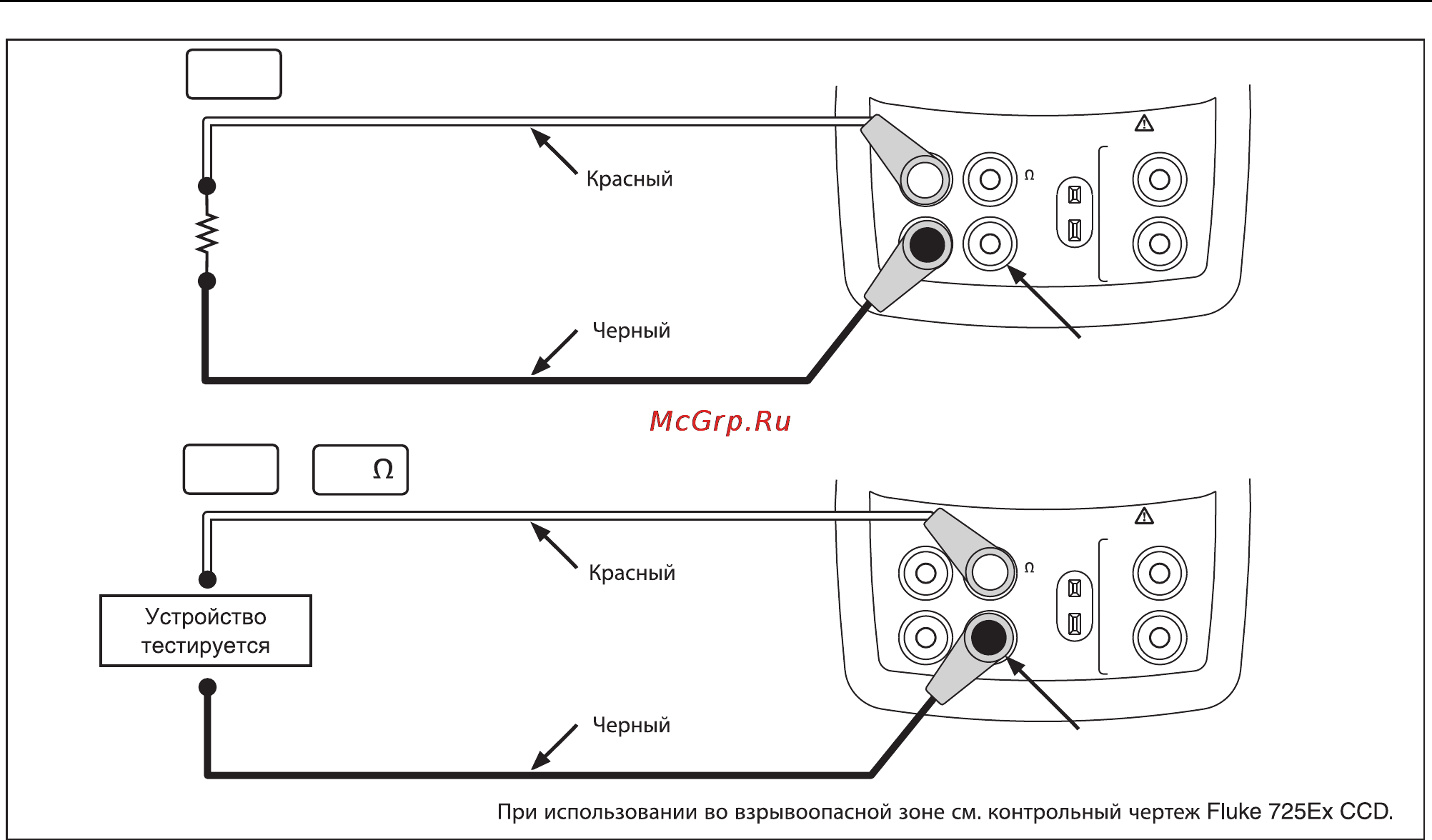

Рисунок 15. Подключение электрических источников
