725Ex
Руководство пользователя
38
1. Подключите модуль давления к
Калибратору, как показано на рисунке 18.
Резьба на модулях давления предназначена
для стандартных фитингов ¼ NPT. При
необходимости используйте переходник с ¼
NPT на ¼ ISO в комплекте.
2. Нажмите
U (нижний экран). Калибратор
автоматически определит, какой модуль
давления подключен, и установит
соответствующий диапазон.
3. Обнулите модуль давления, как описано в
инструкции к модулю. Процедура обнуления
может отличаться в зависимости от их типа.
4. Повысьте давление в напорной линии при
помощи источника давления до желаемого
уровня, как показано на экране.
При
необходимости продолжайте нажимать
U для изменения единиц давления на psi,
мм ртутного столба, дюймы ртутного столба,
смH
2
O@4 °C, смH
2
O@20 °C, дюймH
2
O@4 °C,
дюймH
2
O@20 °C, дюймH
2
O@60 °F, мбар, бар,
кг/см
2
или кПа.
V mA
LOOP
V mA
TC RTD
°
C
°
F
Hz
100%
25%
25%
RECALL
ZERO
MEAS
SOURCE
STORE
SETUP
0%
MULTIFUNCTION
PROCESS CALIBRATOR
725Ex
2004.1573266
LR110460
Zone 0 AEx ia IIB 171 C
I.S. Class I Div 1, Groups B,C,D
gbj19f.eps

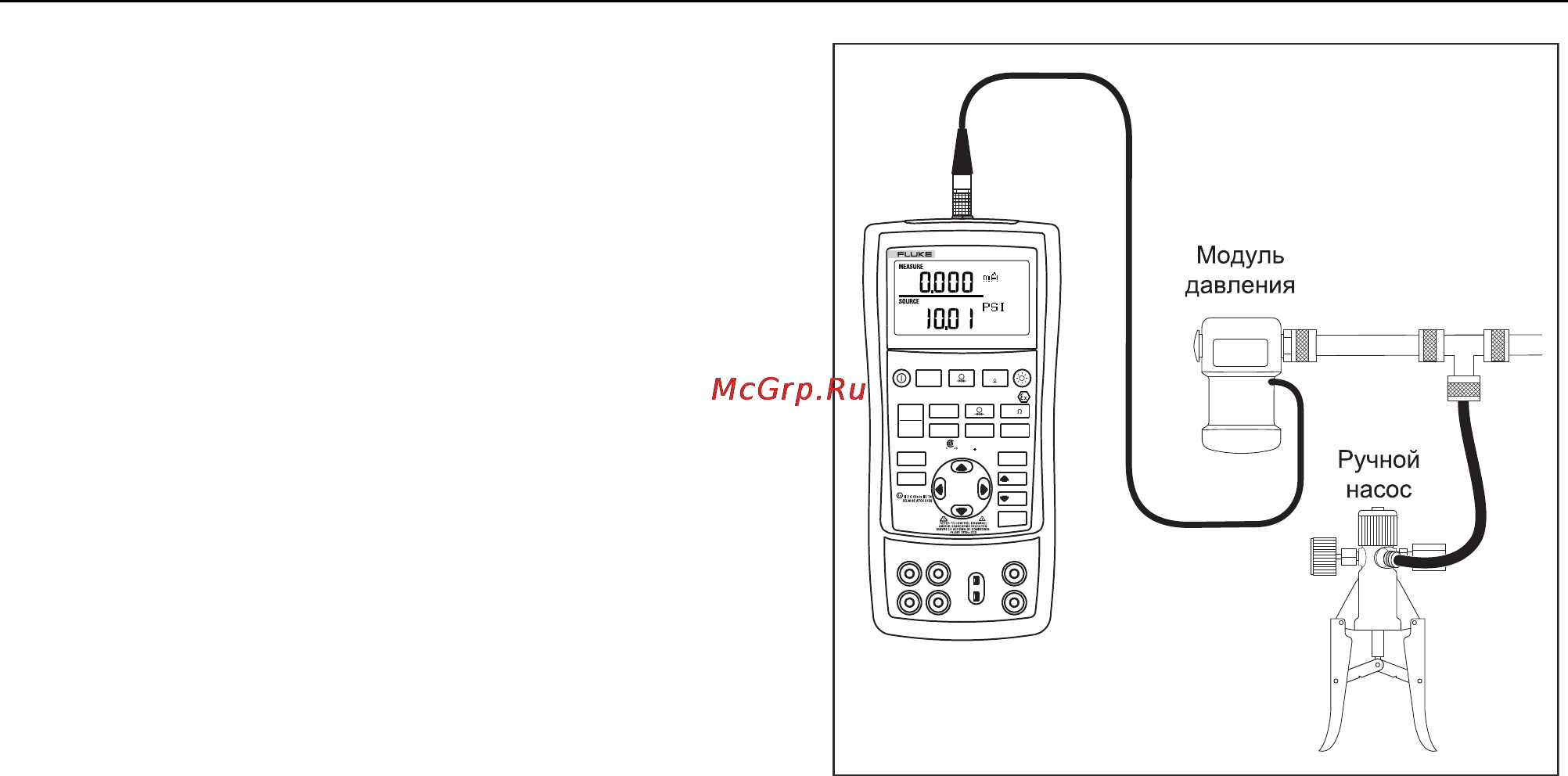

Рисунок 18. Подключения для
моделирования давления
