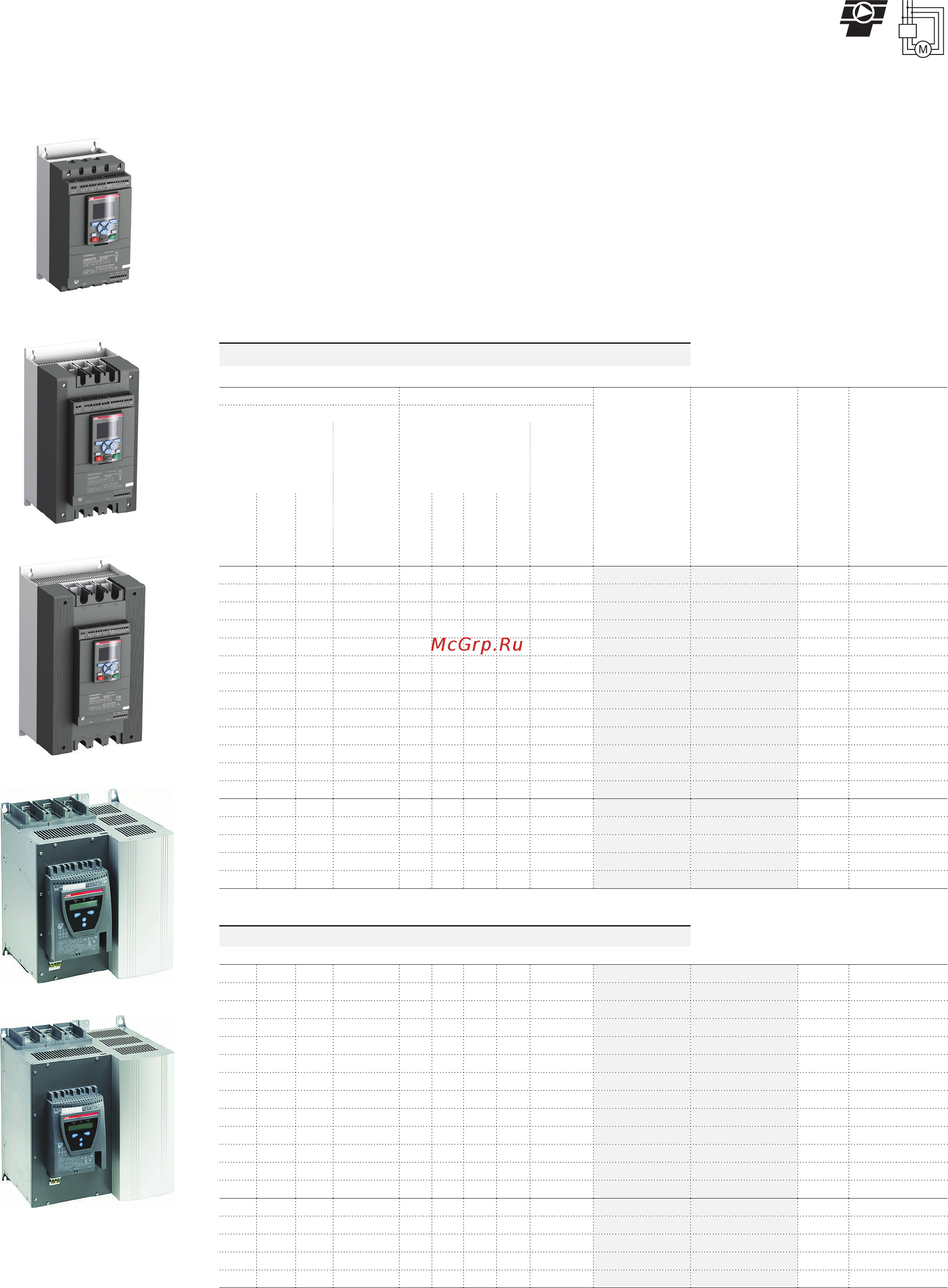

10 1SFC132009C1101 | Устройства плавного пуска
PSTX30 ... PSTB1050 — передовые решения
Для нормальных условий пуска, класс 10, соединение внутри
«треугольника», данные для заказа
PSTX30 ... PSTX105
PSTX142 … PSTX170
PSTX210 ... PSTX370
PSTB470
1SFC132308F0002
PSTB570 ... PSTB1050
1SFC132309F0002
Описание
Таблица выбора устройств. Стандартные условия применения:
– Носовое подруливающее устройство
– Центробежный насос
– Компрессор
– Лента конвейера (короткая)
– Элеватор
– Эскалатор
Если количество пусков превышает 10 пусков/ч, подберите устройство, на один размер превышающее стандартное.
Для более точного подбора используйте программу выбора устройств плавного пуска, доступную на веб-сайте
www.abb.com/lowvoltage.
Номинальное рабочее напряжение U
e
, 208–600 В
Номинальное напряжение цепей управления U
s
,100–250В AC,50/60Гц
IEC UL/CSA Тип Код заказа Масса
(1шт.)
Ном. раб. Ном. раб.
мощность
Макс.
номин.
рабочий
ток I
e
мощность
Макс.
номин.
рабочий
ток I
e
400В 500В 690В 200/
208В
220/
240В
440/
480В
550/
600В
P
e
P
e
P
e
I
e
P
e
P
e
P
e
P
e
FLA
кВт кВт кВт А л.с. л.с. л.с. л.с. А кг (фунты)
25 30 - 52 10 15 30 40 48 PSTX30-600-70 1SFA898103R7000 6,10 (13,45)
30 37 - 64 15 20 40 50 58 PSTX37-600-70 1SFA898104R7000 6,10 (13,45)
37 45 - 76 20 25 50 60 72 PSTX45-600-70 1SFA898105R7000 6,10 (13,45)
55 75 - 105 30 40 75 100 103 PSTX60-600-70 1SFA898106R7000 6,10 (13,45)
59 80 - 124 30 40 75 100 117 PSTX72-600-70 1SFA898107R7000 6,10 (13,45)
75 90 - 147 40 50 100 125 138 PSTX85-600-70 1SFA898108R7000 6,10 (13,45)
90 110 - 181 60 60 150 150 180 PSTX105-600-70 1SFA898109R7000 6,10 (13,45)
132 160 - 245 75 75 150 200 225 PSTX142-600-70 1SFA898110R7000 9,60 (21,16)
160 200 - 300 75 100 200 250 292 PSTX170-600-70 1SFA898111R7000 9,60 (21,16)
184 250 - 360 100 125 250 300 332 PSTX210-600-70 1SFA898112R7000 12,70 (27,99)
220 295 - 430 150 150 350 450 429 PSTX250-600-70 1SFA898113R7000 12,70 (27,99)
257 355 - 515 150 200 450 500 523 PSTX300-600-70 1SFA898114R7000 12,70 (27,99)
355 450 - 640 200 250 500 600 625 PSTX370-600-70 1SFA898115R7000 12,70 (27,99)
450 600 - 814 250 300 600 700 720 PSTB470-600-70 1SFA894016R7000 31,00 (68,34)
540 700 - 987 300 350 700 800 840 PSTB570-600-70 1SFA894017R7000 31,00 (114,64)
710 880 - 1247 400 500 1000 1200 1247 PSTB720-600-70 1SFA894018R7000 52,00 (121,25)
800 1000 - 1455 500 600 1200 1500 1454 PSTB840-600-70 1SFA894019R7000 55,00 (132,28)
1000 1250 - 1810 600 700 1500 1800 1839 PSTB1050-600-70 1SFA894020R7000 60,00 (132,28)
Номинальное рабочее напряжение U
e
, 208–690 В
Номинальное напряжение цепей управления U
s
,100–250В AC,50/60Гц
25 30 45 52 10 15 30 40 48 PSTX30-690-70 1SFA898203R7000 6,10 (13,45)
30 37 55 64 15 20 40 50 58 PSTX37-690-70 1SFA898204R7000 6,10 (13,45)
37 45 59 76 20 25 50 60 72 PSTX45-690-70 1SFA898205R7000 6,10 (13,45)
55 75 90 105 30 40 75 100 103 PSTX60-690-70 1SFA898206R7000 6,10 (13,45)
59 80 110 124 30 40 75 100 117 PSTX72-690-70 1SFA898207R7000 6,10 (13,45)
75 90 132 147 40 50 100 125 138 PSTX85-690-70 1SFA898208R7000 6,10 (13,45)
90 110 160 181 60 60 150 150 180 PSTX105-690-70 1SFA898209R7000 6,10 (13,45)
132 160 220 245 75 75 150 200 225 PSTX142-690-70 1SFA898210R7000 9,60 (21,16)
160 200 257 300 75 100 200 250 292 PSTX170-690-70 1SFA898211R7000 9,60 (21,16)
184 250 315 360 100 125 250 300 332 PSTX210-690-70 1SFA898212R7000 12,70 (27,99)
220 295 400 430 150 150 350 450 429 PSTX250-690-70 1SFA898213R7000 12,70 (27,99)
257 355 500 515 150 200 450 500 523 PSTX300-690-70 1SFA898214R7000 12,70 (27,99)
355 450 600 640 200 250 500 600 625 PSTX370-690-70 1SFA898215R7000 12,70 (27,99)
450 600 800 814 250 300 600 700 720 PSTB470-690-70 1SFA895016R7000 31,00 (68,34)
540 700 960 987 300 350 700 800 840 PSTB570-690-70 1SFA895017R7000 31,00 (114,64)
710 880 1200 1247 400 500 1000 1200 1247 PSTB720-690-70 1SFA895018R7000 52,00 (121,25)
800 1000 1400 1455 500 600 1200 1500 1454 PSTB840-690-70 1SFA895019R7000 55,00 (132,28)
1000 1250 1700 1810 600 700 1500 1800 1839 PSTB1050-690-70 1SFA895020R7000 60,00 (132,28)
1SFC132038V0001
1SFC132053V0001
1SFC132058V0001
