Устройства плавного пуска | 1SFC132009C1101 | 13
PSTX — передовые решения
Технические данные

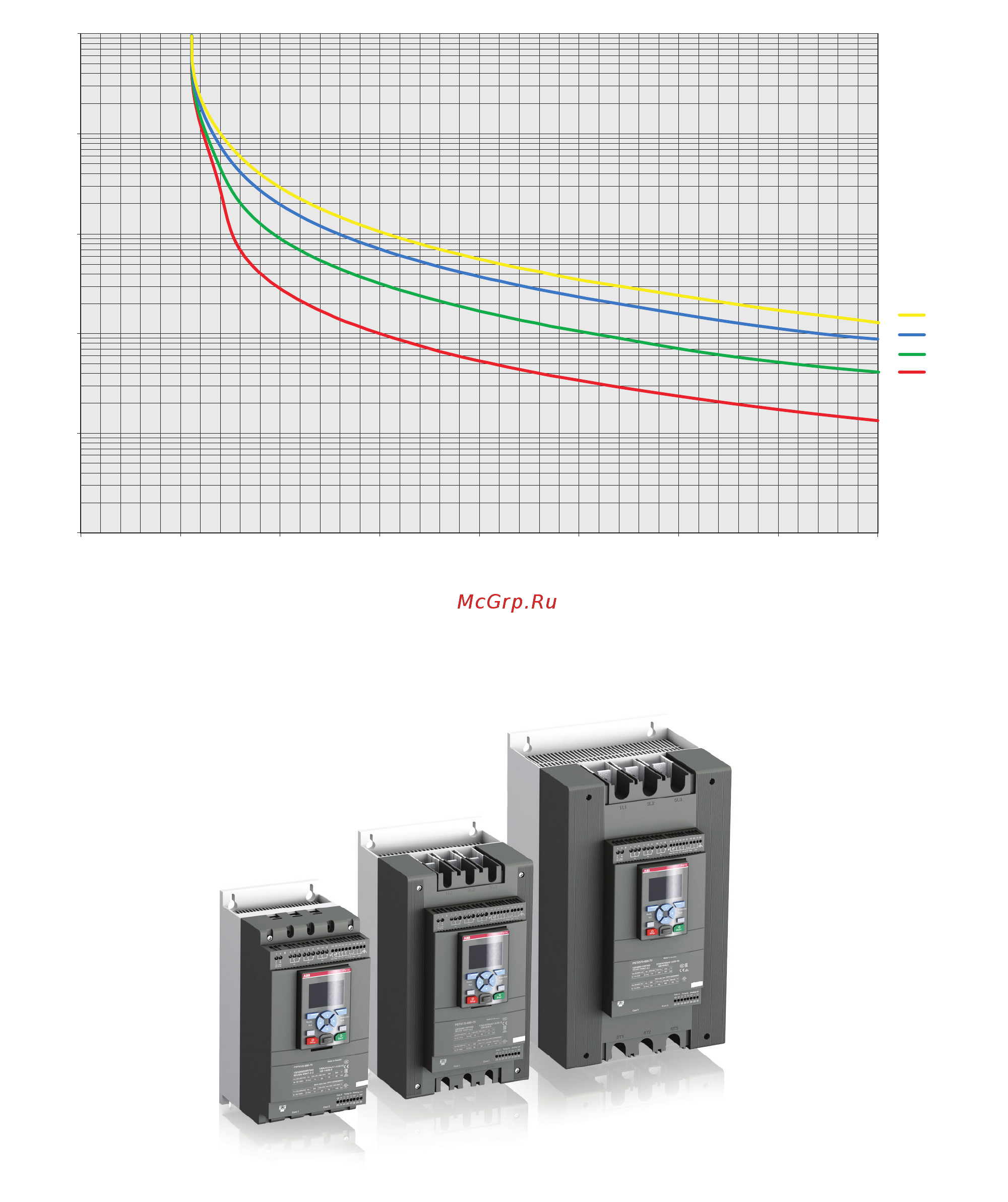

Графики срабатывания встроенной электронной системы защиты от перегрузки
Все устройства оснащены встроенной электронной системой защиты от перегрузки, которую можно настроить на один из четырех классов
срабатывания в зависимости от условий пуска. На приведенном ниже рисунке показаны графики для каждого класса срабатывания, когда
система находится в холодном состоянии. Эти графики срабатывания действительны для устройств PSTX и PSTB.
Класс 30
Класс 20
Класс 10
Класс 10 A
87
6
5
4
3
21
10 000
1000
100
10
1
0
0
Время (с)
Сила тока (x I
e
)
1SFC132134F0201
Графики срабатывания электронной системы защиты от перегрузки (система находится в холодном состоянии) для устройств PSTX и PSTB.
