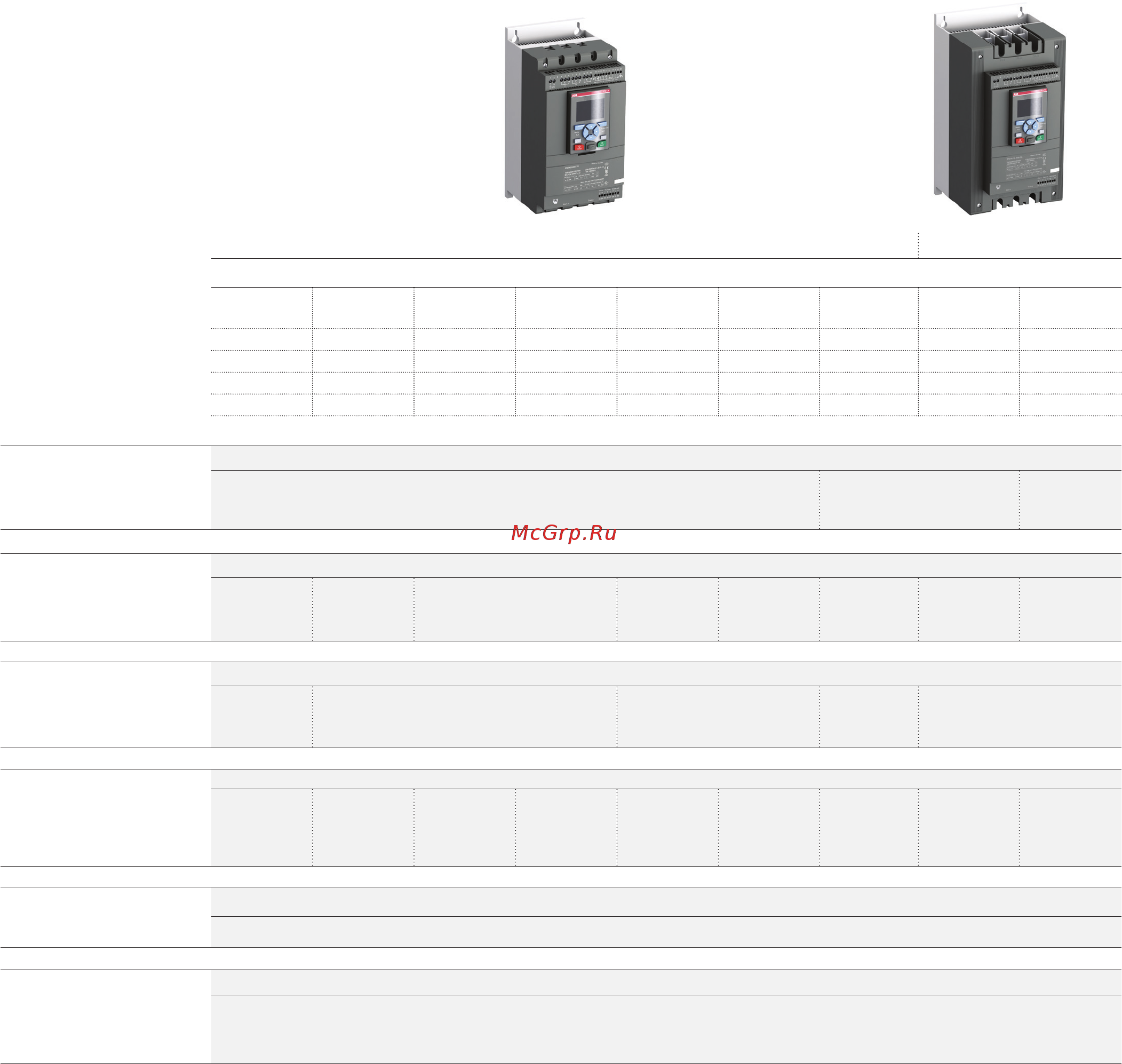

6 1SFC132009C1101 | Устройства плавного пуска
PSTX — передовые решения
Обзор
PSTX30 ... PSTX105 PSTX142 ... PSTX170
Устройство плавного пуска, тип
Нормальный пуск
Включение в линию
PSTX30 PSTX37 PSTX45 PSTX60 PSTX72 PSTX85 PSTX105 PSTX142 PSTX170
(400В)кВт
15 18,5 22 30 37 45 55 75 90
IEC,макс. ток
30 37 45 60 72 85 106 143 171
(440-480В) л. с.
20 25 30 40 50 60 75 100 125
UL,макс.FLA
28 34 42 60 68 80 104 130 169
400 В, 40 ºC
При использовании автоматов
защиты электродвигателя
обеспечивается координация
типа 1
Автоматический выключатель (50 кА), тип
T2S160 T3S250 T4S250
Для обеспечения координации
типа 2 необходимо использовать
полупроводниковые
предохранители
Защита плавкими предохранителями (65 кА), полупроводниковые предохранители Bussmann, тип
170M1567 170M1568 170M1569 170M1571 170M1572 170M3819 170M5810 170M5812
Подходящий выключатель-
разъединитель для указанных
выше полупроводниковых
предохранителей
Выключатель-разъединитель для предохранителей Bussmann, тип
OS32GD03P OS63GD03P OS125GD03P OS250D03P OS400D03P
Линейный контактор не требуется
для работы устройства плавного
пуска, но часто используется для
размыкания при срабатывании
реле перегрузки
Линейный контактор, тип
AF30 AF38 AF52 AF65 AF80 AF96 AF116 AF140 AF190
Реле перегрузки для защиты
электродвигателя
Электронное реле перегрузки, тип
Встроенное
Шунтирующий контактор может
быть использован для снижения
потерь мощности в системе
плавного пуска, так и для повыш.
количества пусков/ч
Шунтирующий контактор, тип
Встроенный
В таблице выше приведен обзор возможных комбинаций устройств.
Полные таблицы координации доступны на веб-сайте www.abb.com/lowvoltage
