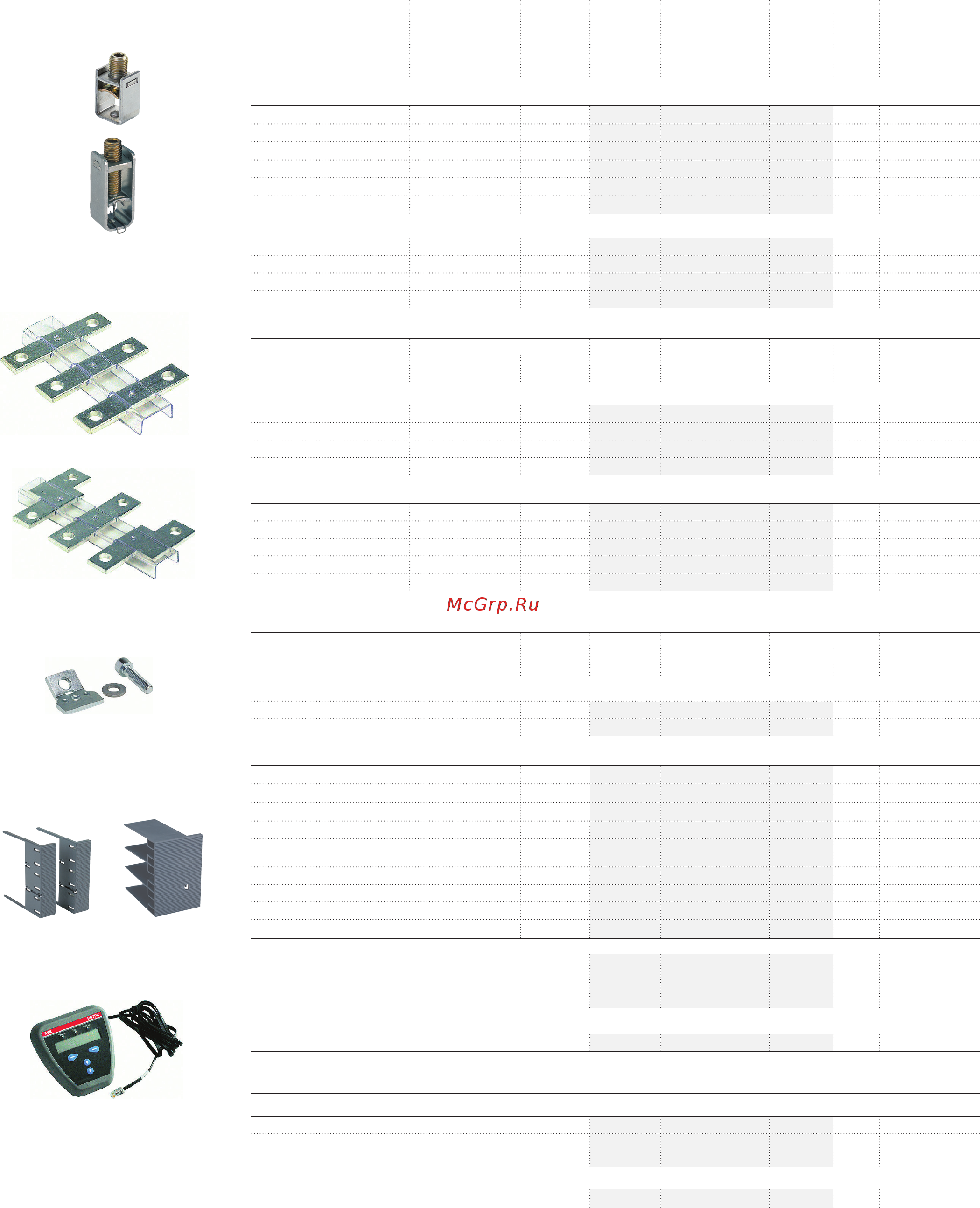

12 1SFC132009C1101 | Устройства плавного пуска
PSTX — передовые решения
Аксессуары
1SFT98000-011C3
LX...
1SFT98000-012C3
LT ... -AC
LT ... -C
LW...
Для устройства плавного пуска Сечение провода Макс. Тип Код заказа Кол-во Масса
момент
затяжки
в уп. (1шт.)
мм
2
Нм кг (фунты)
Дополнительные зажимы для алюминиевых и медных кабелей
PSTX142...PSTX170 6–120 8 - 1SDA066917R1 3 0,113 (0,249)
PSTX142...PSTX170 2x(50–95) 16 LZ185-2C/120 1SFN074709R1000 3 0,300 (0,661)
PSTX210...PSTX370 16–240 25 - 1SDA055016R1 3 0,133 (0,293)
PSTX210...PSTX370 2x(70–185) 22 OZXB4 1SCA022194R0890 3 0,570 (1,257)
PSTB470 2x(120–240) 35 - 1SDA013922R1 3 0,570 (1,257)
PSTB570 ... PSTB1050 3x(70–185) 45 1SDA013956R1 3 0,570 (1,257)
Дополнительные зажимы для алюминиевых и медных кабелей
PSTX142...PSTX170 95-185 31 – 1SDA054988R1 3 0,078 (0,172)
PSTX210...PSTX370 185–240 43 – 1SDA055020R1 3 0,133 (0,293)
PSTB470...PSTX1050 3x(70–185) 43 – 1SDA023384R0001 3 0,265 (0,584)
PSTB470...PSTX1050 2x(120–240) 31 – 1SDA023380R0001 3 0,110 (0,243)
Для устройства плавного пуска Габариты Тип Код заказа Кол-во Масса
отверстия ø шина в уп. (1шт.)
мм
2
мм кг (фунты)
Расширители клеммных выводов
PSTX142...PSTX170 8,5 17,5x5 LX205 1SFN074810R1000 1 0,250 (5,551)
PSTX210...PSTX370 10,5 20x5 LX370 1SFN075110R1000 1 0,350 (0,772)
PSTB470 10,5 25x5 LX460 1SFN075710R1000 1 0,500 (1,102)
PSTB570...PSTB1050 13 40x6 LX750 1SFN076110R1003 1 0,850 (1,874)
Увеличители клеммных выводов
PSTX30...PSTX105 6,5 15x3 LW110 1SFN074307R1000 1 0,100 (0,220)
PSTX142...PSTX170 10,5 17,5x5 LW205 1SFN074807R1000 1 0,250 (5,551)
PSTX210...PSTX370 10,5 20x5 LW370 1SFN075407R1000 1 0,450 (0,992)
PSTB470 10,5 25x5 LW460 1SFN075707R1000 1 0,730 (1,609)
PSTB570...PSTB1050 13 40x6 LW750 1SFN076107R1000 1 1,230 (2,712)
Для устройства плавного пуска Треб. Тип Код заказа Кол-во Масса
кол-во в уп. (1шт.)
кг (фунты)
Монтажные комплекты
PSTB470 6 LE460 1SFN075716R1000 6 0,600 (1,323)
PSTB570...PSTB1050 6 LE750 1SFN076116R1000 6 0,750 (1,653)
Защитные крышки
PSTX142...PSTX170, Каб. разъемы 2шт. LT205-30C 1SFN124801R1000 2 0,050 (0,110)
PSTX142...PSTX170, Каб. наконеч., обжим. 2шт. LT205-30L 1SFN124803R1000 2 0,220 (0,485)
PSTX210...PSTX370, Каб. разъемы 2шт. LT370-30C 1SFN125401R1000 2 0,035 (0,077)
PSTX210...PSTX370, Каб. наконеч., обжим. 2шт. LT370-30L 1SFN125403R1000 2 0,280 (0,617)
PSTX210...PSTX370, Для использования с удлиняющими
кабельными зажимами, ATK300/2 и OZXB4
2шт. LT370-30D 1SFN125406R1000 2 0,150 (0,331)
PSTB470, Каб. разъемы 2шт. LT460-AC 1SFN125701R1000 2 0,100 (0,220)
PSTB470, Каб. наконеч., обжим 2шт. LT460-AL 1SFN125703R1000 2 0,800 (1,764)
PSTB570...PSTB1050, Каб. разъемы 2шт. LT750-AC 1SFN126101R1000 2 0,120 (0,265)
PSTB570...PSTB1050, Каб. наконеч., обжим. 2шт. LT750-AL 1SFN126103R1000 2 0,825 (1,819)
Для устройства плавного пуска Тип Код заказа Кол-во
в уп.
Масса
(1шт.)
кг (фунты)
Дополнительная внешняя клавиатура с кабелем 3 м
PSTB470...PSTB1050 PSTEK 1SFA899003R1000 1 0,400 (0,881)
Адаптер для подключения Anybus
Anybus для PSTX30...PSTX370, см. стр. 18
Адаптер FieldBusPlug
PSTX30...PSTX370 PS-FBPA 1SFA896312R1002 1 0,060 (0,132)
ABB FieldBusPlug для всех размеров.
См. каталог 1SFC132005C0201
Модуль входа/выхода, цифровой вход 24В пост. тока
PSTX30 ... PSTX370 DX111-FBP.0 1SAJ611000R0101 1 0,220 (0,485)
LE460
1SFC132322F0002
1SFT98099-019C3
1SFT98099-125
1SFT98099-095C2
SB8054C2
LZ...
PSTEK
1SFC132113F0202
LT ... -AL
LT ... -L
