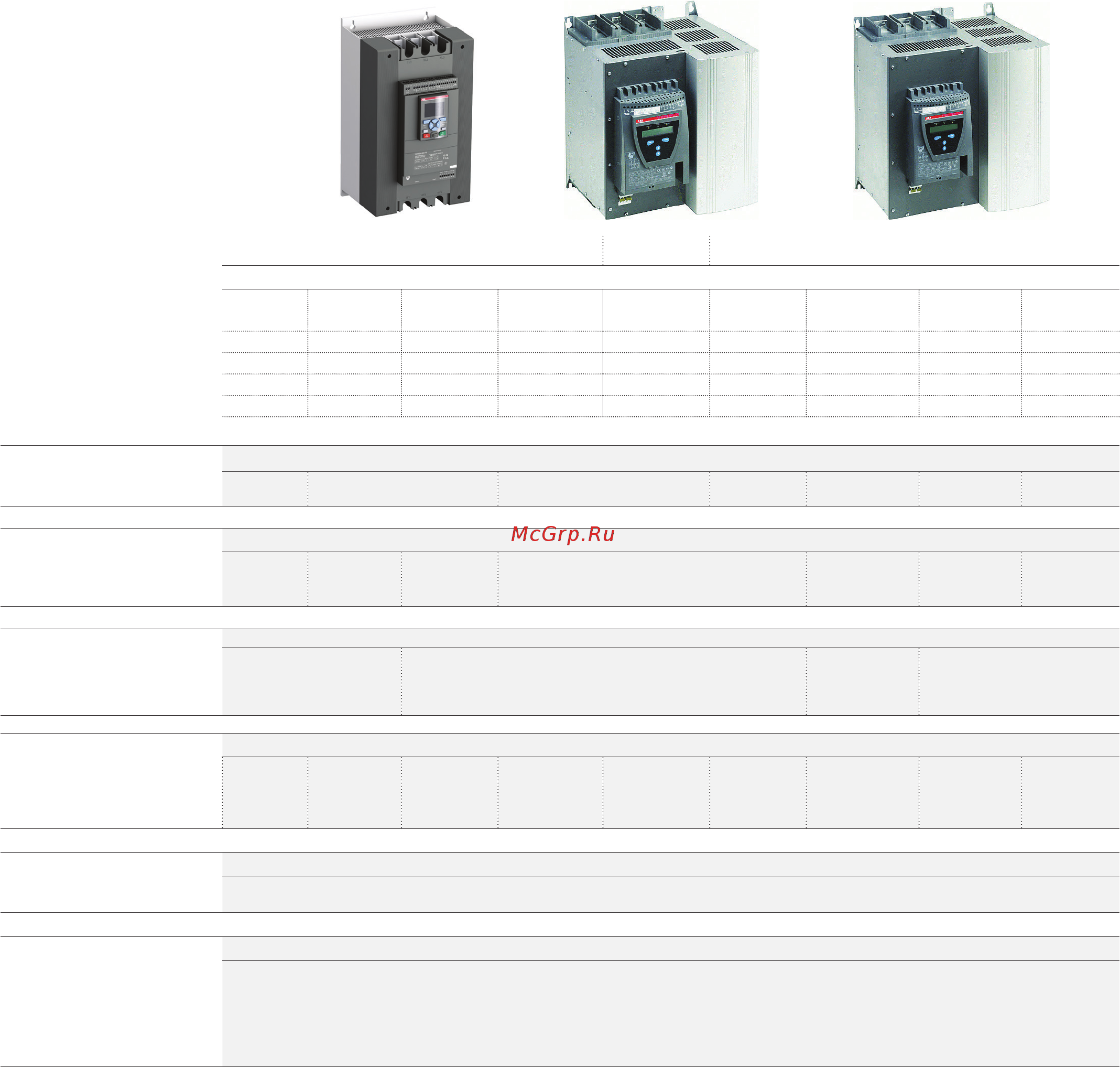

![ABB PSTX300-600-70 [7/24] Pstx передовые решения обзор](/views2/1555973/page7/bg7.png)
Устройства плавного пуска | 1SFC132009C1101 | 7
PSTX — передовые решения
Обзор
PSTX210 ... PSTX370 PSTB470 PSTB570 ... PSTB1050
Устройство плавного пуска, тип
Нормальный пуск
Включение в линию
PSTX210 PSTX250 PSTX300 PSTX370 PSTB470 PSTB570 PSTB720 PSTB840 PSTB1050
(400В)кВт
110 132 160 200 250 315 400 450 560
IEC,макс. ток
210 250 300 370 470 570 720 840 1050
(440-480В) л. с.
150 200 250 300 400 500 600 700 900
UL,макс.FLA
192 248 302 361 480 590 720 840 1062
400В,40ºC
При использовании только
автоматических выключателей
обеспечивается координация типа 1
Автоматический выключатель(50кА), тип
T4S250 T5S400 T5S630 T6S630 T6S800 T7S1250 T7S1600
Для обеспечения координации
типа 2 необходимо использовать
полупроводниковые
предохранители
Защита плавкими предохранителями (65 кА), полупроводниковые предохранители Bussmann, тип
170M5812 170M5813 170M6812 170M6813 170M8554 170M6018 170M6020
2)
Подходящий выключатель-
разъединитель для указанных
выше полупроводниковых
предохранителей
Выключатель-разъединитель для предохранителей Bussmann, тип
OS400D03P
OS630D03P
OS800D03P
1)
Линейный контактор не требуется
для работы устройства плавного
пуска, но часто используется для
размыкания при срабатывании реле
перегрузки
Линейный контактор, тип
AF205 AF265 AF305 AF370 AF460 AF580 AF750 AF1350 AF1650
Реле перегрузки применяется для
защиты электродвигателя
Электронное реле перегрузки, тип
Встроенное
Шунтирующий контактор может
быть использован для снижения
потерь мощности в системе
плавного пуска, так и для повыш.
количества пусков/ч. Все системы
плавного пуска могут работать без
шунтирования
Шунтирующий контактор, тип
Встроенный
1)
Выключатель-разъединитель недоступен. Используйте держатели предохранителей
2)
PSTB1050-690-70 — 170M6019
