Junkers Ceraclass Smart ZWA 24 - 2 A 23 [10/52] Сведения о приборе ru

10 | Сведения о приборе ru

6 720 613 663 (2008/09)

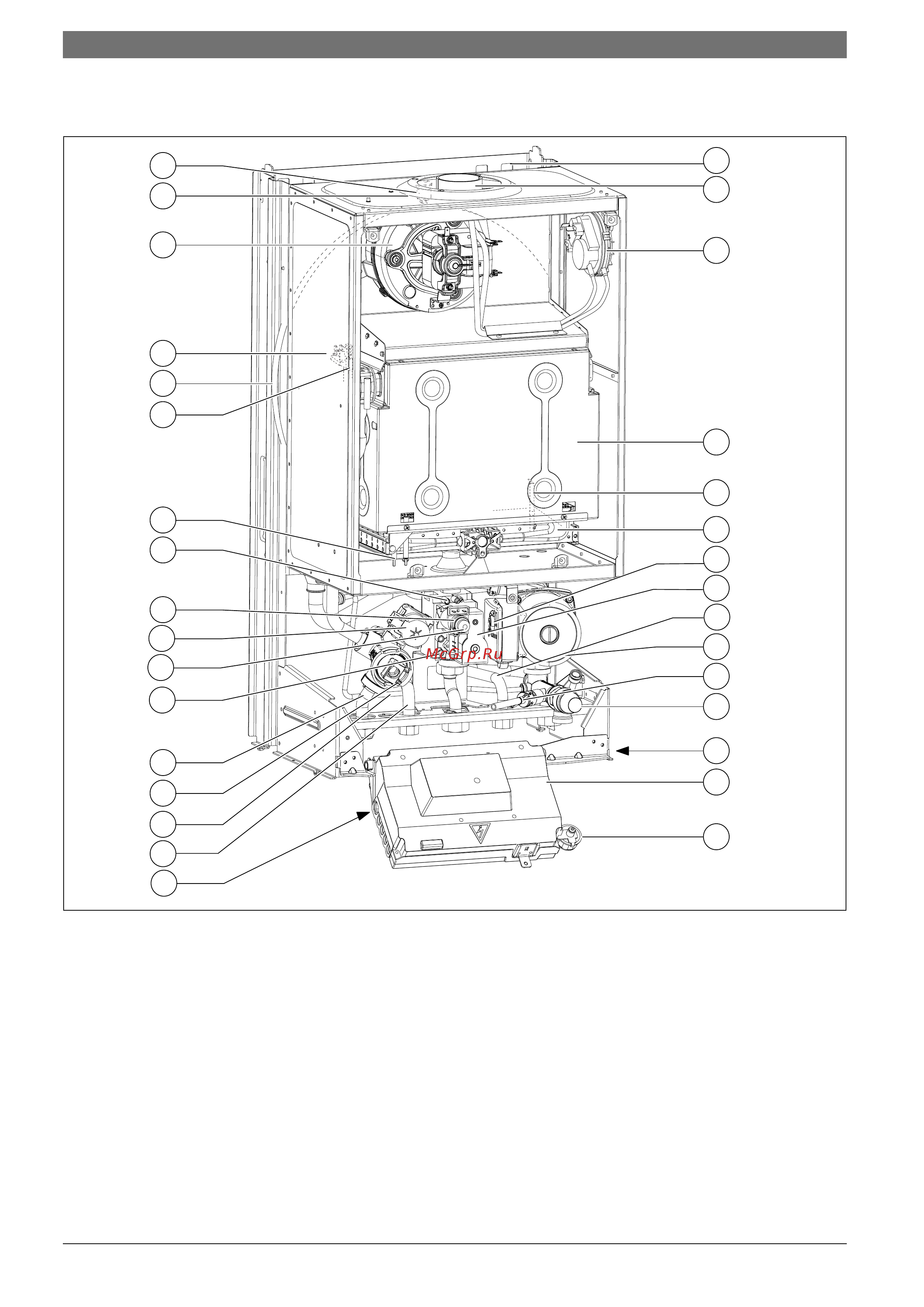

3.9 Конструкция прибора ZSA...

Рис 4

1 Проушины для подвески

2 Труба дымовых газов

3 Дифференциальное реле давления

4 Камера сгорания

5 Контролирующий электрод

6 Корпус горелки с коллектором форсунок

7 Переключатель частоты вращения насоса

8 Газовая арматура

9 Обратная линия бойлера

10 Отопительный насос

11 Сливной кран

12 Предохранительный клапан (отопительный контур)

13 Заводская табличка

14 Cotronic

15 Манометр

16 Наклейка с типом прибора

17 Подающая линия бойлера

18 Байпас

19 3-ходовой клапан

20 Подающая линия отопительного контура

21 Штуцер для измерения давления подаваемого газа

22 Регулировочный винт минимального расхода газа

23 Электродвигатель

24 Регулировочный винт максимального расхода газа

25 Измерительный штуцер (давление перед форсунками)

26 Запальник

27 Датчик температуры подающей линии

28 Расширительный бак

29 Ограничитель температуры теплообменника

30 Вентилятор

31 Всасывание воздуха для горения

32 Автоматический воздухоотводчик

6 720 613 639-41 .1O
