12 | Сведения о приборе ru
6 720 613 663 (2008/09)

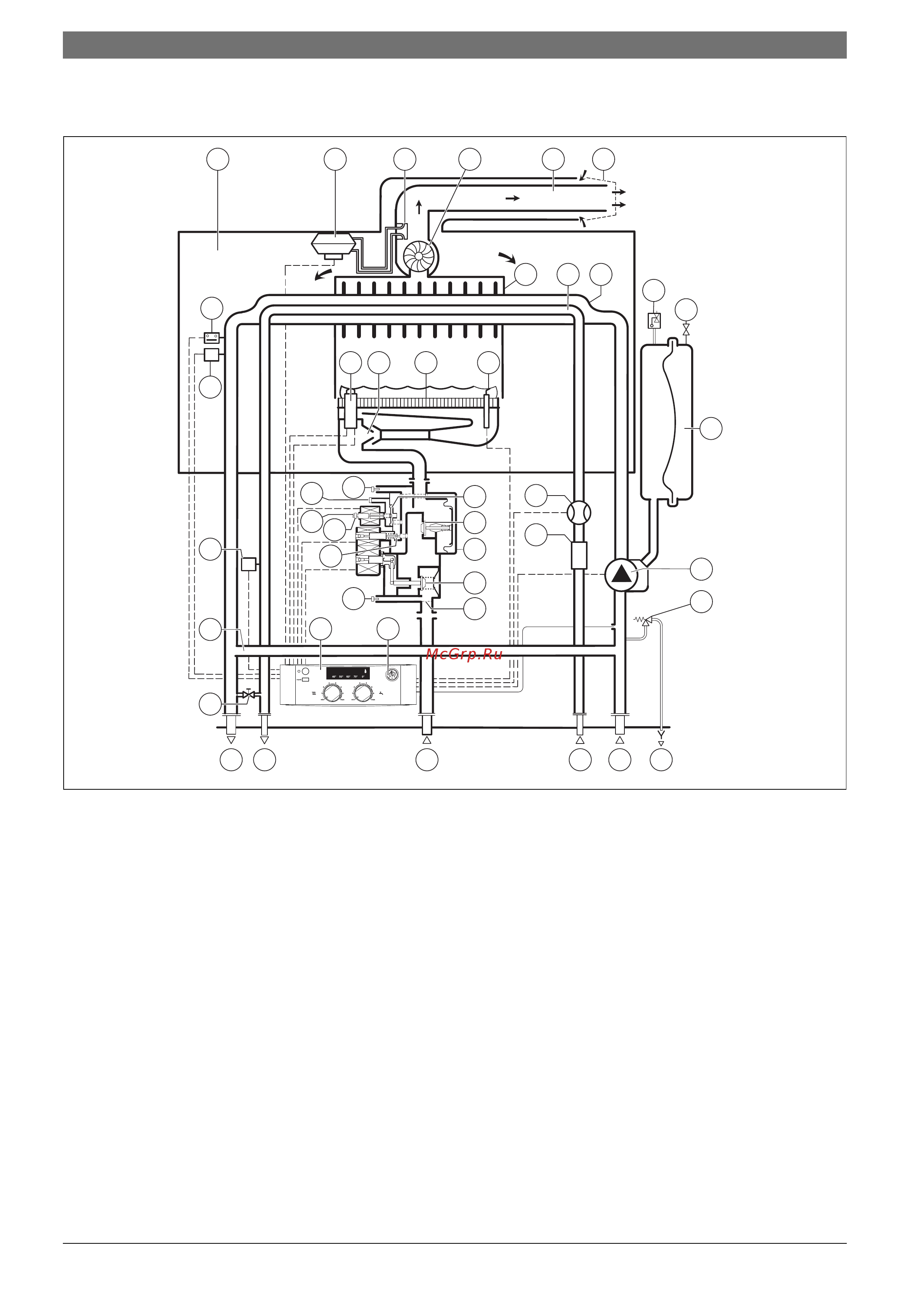

3.11 Гидравлическая схема ZWA...
Рис 6
1 Воздушная камера
2 Дифференциальное реле давления
3 Штуцер дифференциального реле давления
4 Вентилятор
5 Труба подачи воздуха/отвода дымовых газов
6 Защита от ветра
7 Камера сгорания
8 Теплообменник горячей воды
9 Теплообменник
10 Автоматический воздухоотводчик
11 Клапан для заполнения азотом
12 Запальник
13 Сопла инжектора
14 Горелка
15 Контролирующий электрод
16 Расширительный бак
17 Измерительный штуцер (давление перед форсунками)
18 Отверстие выравнивания давления
19 Регулировочный винт минимального расхода газа
20 Регулировочный винт максимального расхода газа
21 Регулирующий клапан давления управления
22 Штуцер для измерения давления подаваемого газа
23 Регулятор давления
24 Регулирующий клапан давления управления
25 Газовая арматура
26 Тарелка главного клапана
27 Сетчатый фильтр
28 Расходомер (гидротурбинка)
29 Ограничитель протока с фильтром и фильтрующей сеткой
30 Отопительный насос
31 Предохранительный клапан (отопительный контур)
32 Слив
33 Обратная линия отопительного контура
34 Вход холодной воды
35 Вход газа
36 Манометр
37 Cotronic
38 Выход горячей воды
39 Подающая линия отопительного контура
40 Кран подпитки
41 Байпас
42 Датчик температуры горячей воды
43 Датчик температуры подающей линии
44 Ограничитель температуры теплообменника
ϑ
ϑ
6 720 613 689-05.1O
8
30
31
16
1 2 3 65
8 9
10
11
7
4
44
43
42
41
40
39 38 35 34 33 32
12 13 14 15
28
29
25
26
27
23
24
37 36
22
17
21
19
18
20
