Установка прибора | 21ru

6 720 613 663 (2008/09)

Система отвода продуктов сгорания

B Положить подходящую дроссельную шайбу с

прокладкой на патрубок для отвода дымовых газов.

B Насадить принадлежность для отвода дымовых

газов и привинтить вместе с дроссельной шайбой.

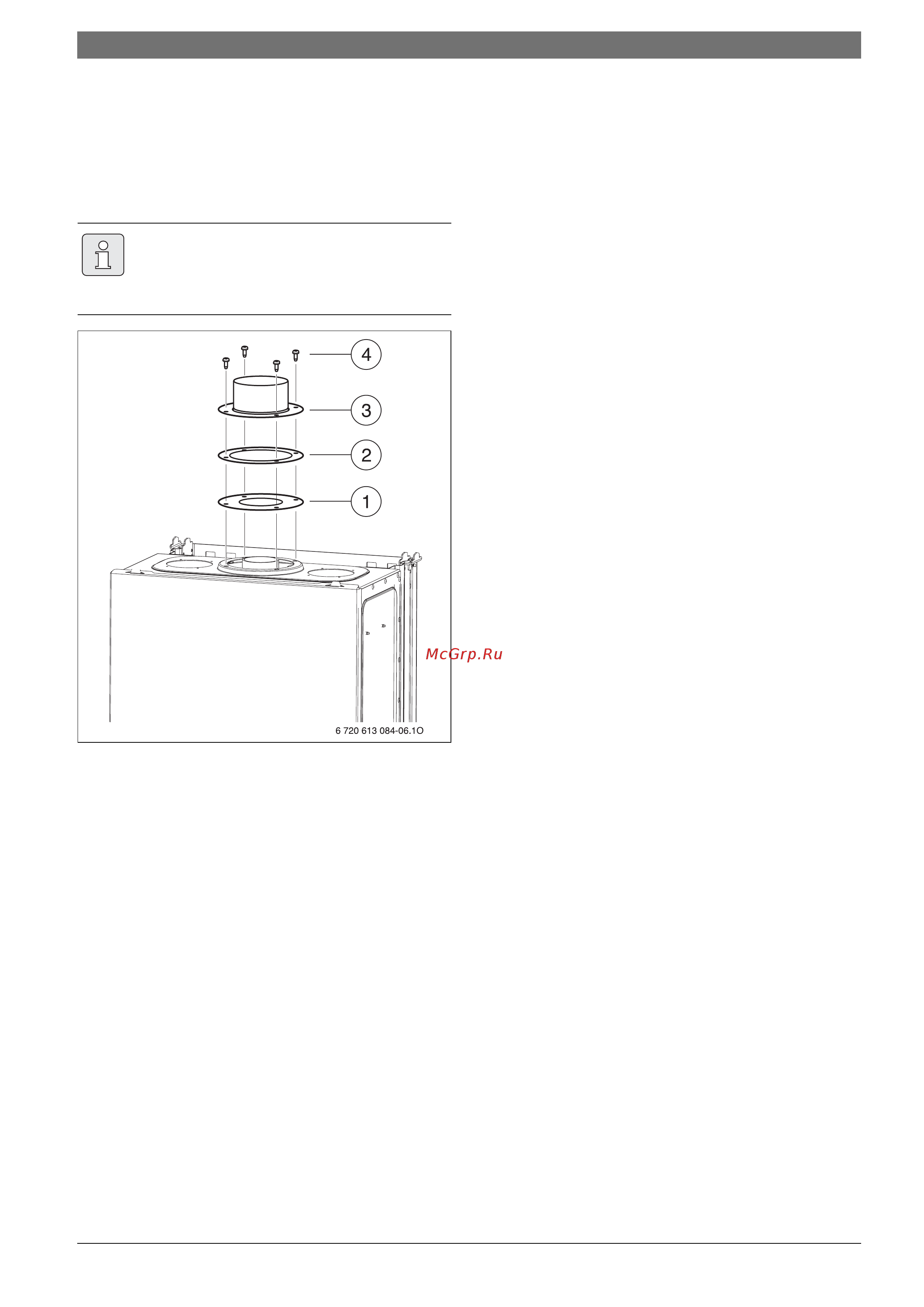

Рис 14 Монтаж системы отвода продуктов сгорания

1 Дроссельная шайба

2 Уплотнение

3 Принадлежность для отвода дымовых газов/адаптер

4 Винты

5.5 Проверка подключений

Подача воды

B Открыть сервисные краны подающей и обратной

линий отопительного контура и заполнить

отопительную систему водой.

B Проверить места уплотнений и резьбовые

соединения на герметичность (давление

испытания: макс. 2,5 бар по манометру).

B Для приборов ZWA: открыть запорный вентиль

холодной воды и заполнить контур ГВС

(контрольное давление не более 10 бар).

B Проверить герметичность всех мест подключения.

Газопровод

B Закрыть газовый кран, чтобы защитить газовую

арматуру от повреждений под действием

избыточного давления (макс. давление 150 мбар).

B Проверить газопровод.

B Выполнить сброс давления.

5.6 Особые случаи

Работа приборов ZSA без бойлера

B Установить колпачки (принадлежности 7 709 000

227) на штуцеры холодной и горячей воды.

B Откинуть вниз Cotronic (Æ глава 6.2.1) и открыть

его (Æ глава 6.2.2).

B Переключатель DIP 4 установить в положение «ON»

(Æ глава 8.4).

Более подробная информация по монтажу

приведена в соответствующей инструкции

по монтажу системы отвода продуктов

сгорания.
