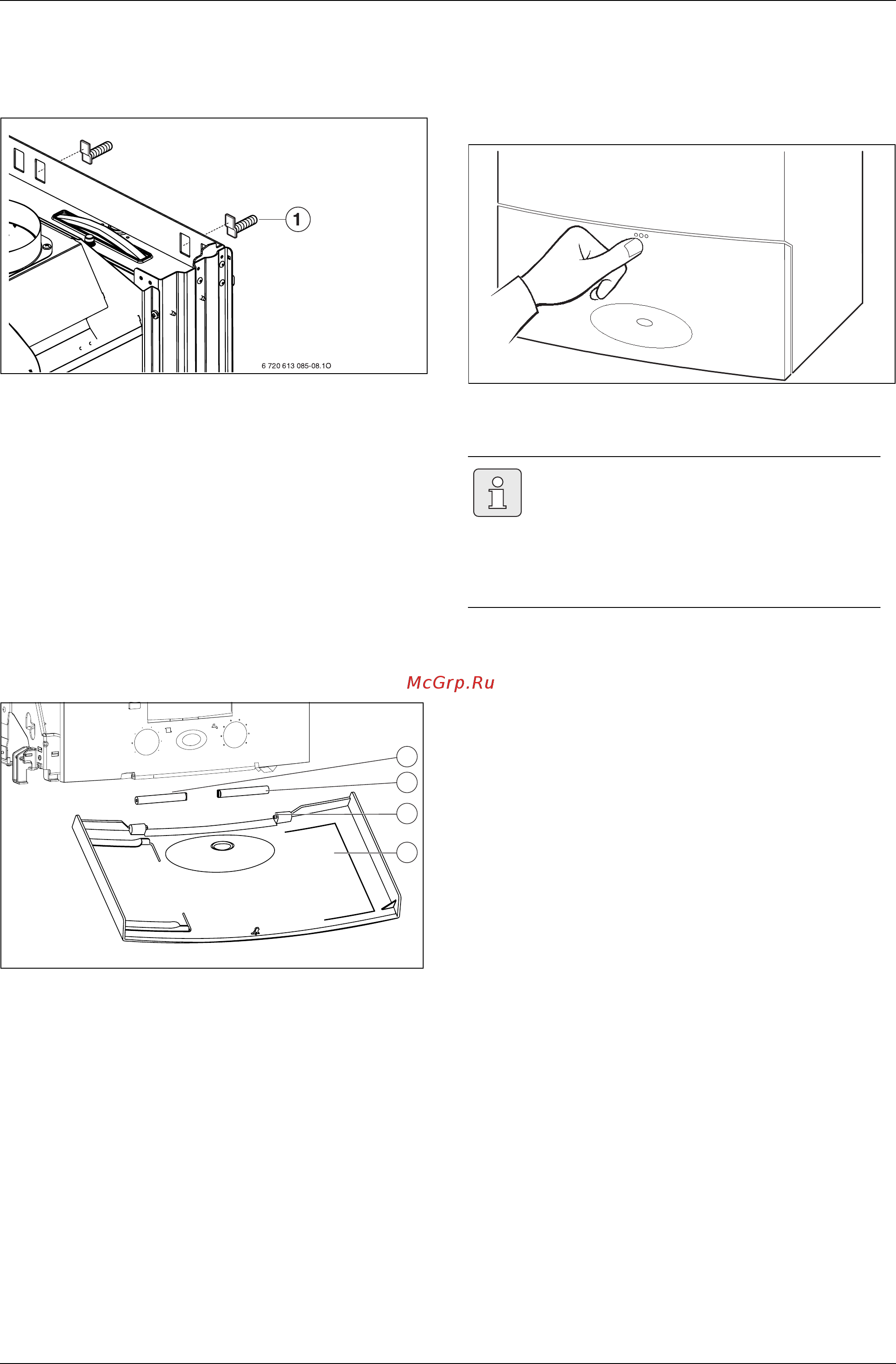

Установка прибора Крепление прибора Повесить прибор на два крюка 1 на стену Для открывания крышки Нажать на крышку сверху по центру и отпустить Крышка открывается Рис 8 Подвешивание прибора 1 крюки Система отвода продуктов сгорания Монтаж крышки Резиновые прокладки 1 и 2 из комплекта поставки положить под устройство управления Не закреплять резиновую прокладку 2 Штифт 3 на правой крышке ввести в резиновую прокладку 2 Открыть крышку 4 и обе прокладки расположить точно под устройством управления Закрыть крышку Крышка фиксируется Чтобы предотвратить коррозию использовать только алюминиевые принадлежности для отвода дымовых газов Обеспечить уплотнение при прокладке принадлежностей для отвода дымовых газов Определить поперечное сечение дымовой трубы согласно DIN 4705 при необходимости закрыть дымоход и дымовую трубу обшивкой или изоляционными средствами 6 720 613 085 09 10 Рис 9 Монтаж крышки 1 2 Резиновая прокладка 3 Штифт на крышке 4 Крышка 6 720 613 103 2007 11 17
