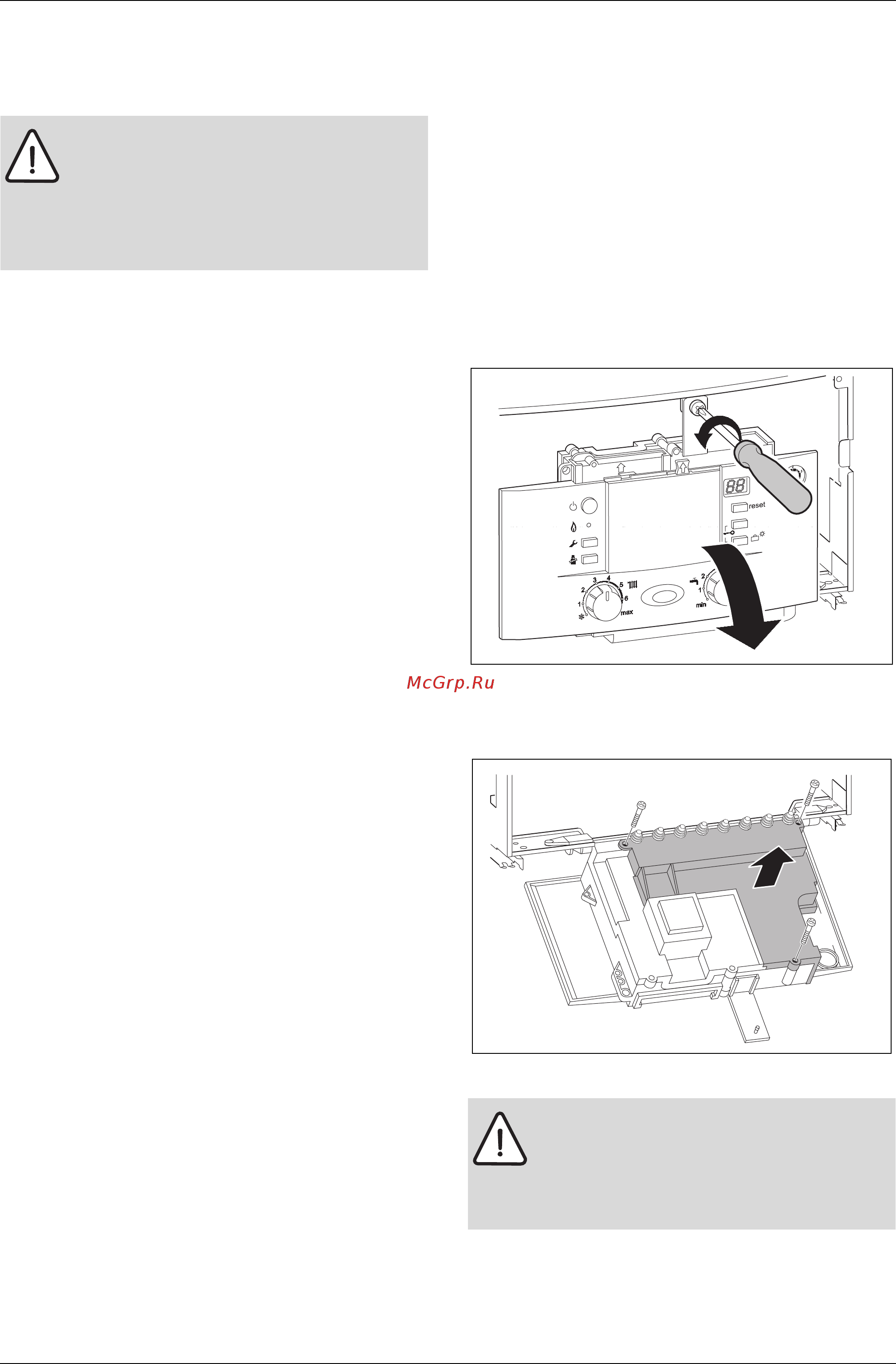

Электрические соединения 6 Электрические соединения А ОПАСНО Удар электрическим током Перед выполнением работ на электрических узлах обязательно отключить напряжение питания предохранитель выключатель низкого напряжения Все регуляторы устройства управления и предохранительные устройства прибора подсоединены проверены и готовы к эксплуатации 6 2 Подключения к модулю Heatronic Эксплуатация прибора разрешается только с регулятором марки Junkers 6 2 1 Открыть модуль Heatronic Для электрического подключения модуль Heatronic должен быть откинут вниз и открыт со стороны подключения Снять кожух стр 16 Вынуть винт и откинуть модуль Неа1гопю вниз 6 1 Подсоединение кабеля сетевого питания Прибор поставляется с кабелем и штекером с защитным контактом для подачи электротока только для диапазона защиты 3 Соблюдать защитные меры согласно предписаниям УЭЕ 0100 и особым указаниям местных предприятий энергоснабжения Выполнить электрическое подключение через разъединительное устройство с расстоянием между контактами минимум 3 мм например предохранители выключатели низкого напряжения В соответствии с УЭЕ 0700 часть первая произвести электроподключение прибора через разъединительное устройство с минимальным расстоянием между контактами 3 мм например предохранители выключатели низкого напряжения Подключение любых других потребителей электроэнергии запрещается Рис 12 Вынуть три винта отсоединить кабель и снять крышку Рис 13 ОСТОРОЖНО Вытекающая вода может стать причиной повреждения модуля Неа1готс Накрыть модуль Неа1гопю перед работами на водопроводных деталях 6 720 613 103 2007 11 19
