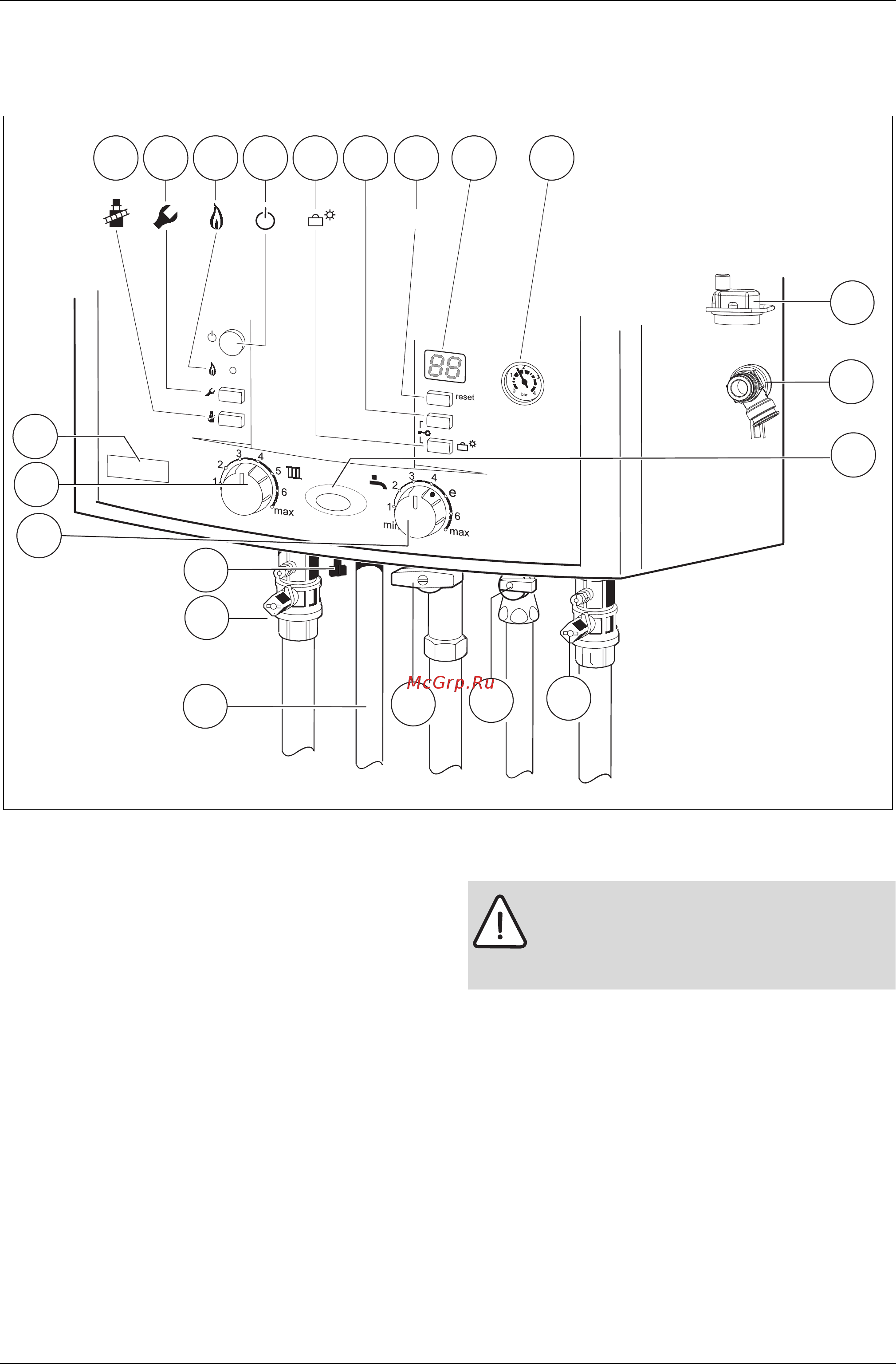

Ввод в эксплуатацию 7 Ввод в эксплуатацию Рис 20 8 1 Манометр 15 Предохранительный клапан отопительный контур 27 Автоматический воздушный клапан 38 Кран подпитки 61 Кнопка Сброс 135 Кнопка включения выключения 136 Терморегулятор подающей линии отопительного контура 170 Сервисные краны в подающей и обратной линии 171 Горячая вода 172 Газовый кран закрыт 173 Запорный вентиль холодной воды 295 Наклейка с типом прибора 310 Регулятор температуры горячей воды 317 Дисплей 363 Контрольная лампа режима работы горелки 365 Кнопка Трубочист 366 Сервисная кнопка 476 Кнопка отпуск сервисные функции вниз 800 Индикатор работы 801 Кнопка сервисных функций вверх 7 1 Перед вводом в эксплуатацию ВНИМАНИЕ Ввод в эксплуатацию без воды приводит к повреждению прибора Эксплуатация прибора без воды запрещена Установить предварительное давление в расширительном баке в соответствии со статической высотой системы отопления стр 29 Открыть вентили радиаторов Открыть краны техобслуживания 170 отопительный прибор заполнить водой до давления 1 2 бар с помощью интегрированного крана подпитки поз 38 и закрыть кран для заполнения бака Удалить воздух из радиаторов Снова наполнить систему отоплен ия до давления 12 бар 6 720 613 103 2007 11 23
